工业用静音式发电机组外舱结构设计

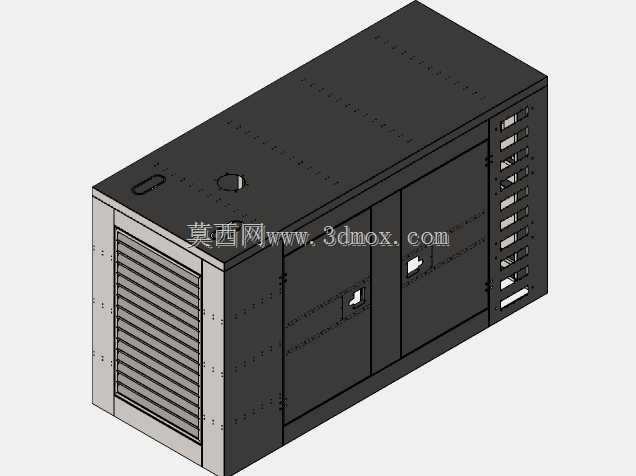

　　这款发电机组外舱的三维结构设计，核心围绕户外固定安装、临时应急供电场景的实际使用需求展开，在结构布局上充分考虑了机组运行时的通风散热、噪声阻隔、操作维护、防护等级等多维度工程要求。从整体外形来看，舱体采用长方体规整式布局，这种设计一方面能够最大化利用内部空间，适配柴油发电机组、油箱、控制屏、消音组件等核心部件的排布，另一方面规整的外形也便于运输吊装、现场就位安装，能够适配标准集装箱运输尺寸，减少长途转运时的空间浪费，同时在现场安装时可直接放置于硬化平整地面，无需额外定制复杂的安装基座，降低现场施工的工作量。

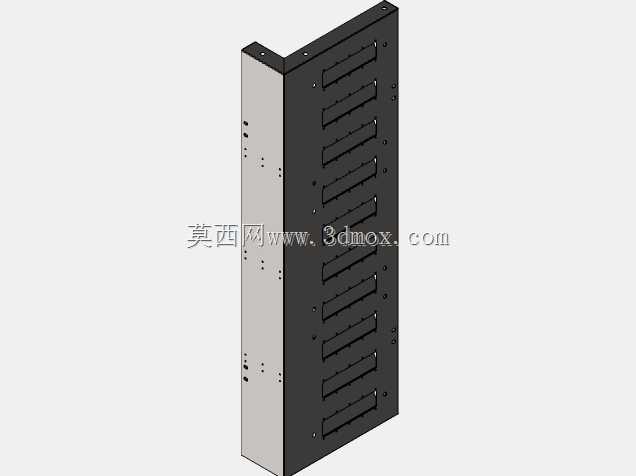

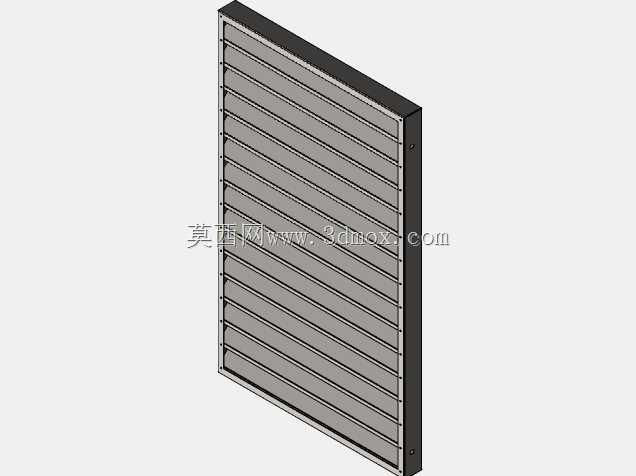

　　舱体侧面的通风格栅结构是设计中的重点考量部分，进风侧采用横向百叶式格栅结构，格栅叶片带有特定倾斜角度，既能够保证足够的进风面积，满足机组满负荷运行时的发动机进气、散热系统的风量需求，又能够阻挡外部雨水、大颗粒杂物直接进入舱体内部，避免杂物损伤散热芯体、发动机进气滤芯。出风侧则排布了多组竖向通风格栅，对应舱内散热风扇的出风方向，能够引导热流快速排出舱外，避免舱内热量积聚导致机组运行温度过高，同时格栅内侧预留了消音棉安装位，可在不影响通风效率的前提下，阻隔机组运行时的机械噪声、气流噪声向外传递，满足工业厂区、商业周边等场景的噪声管控要求。

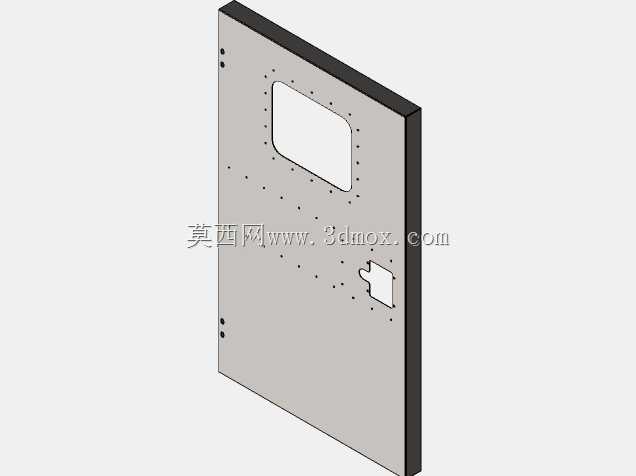

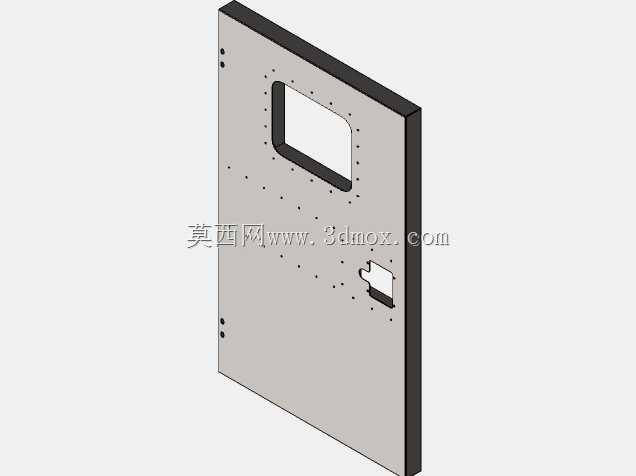

　　舱体正面设置的多扇检修门结构，分别对应不同的内部功能区域：靠近进风侧的检修门对应机油加注口、机油滤芯、燃油滤芯的日常维护位置，日常保养时无需打开整扇舱门，仅需打开对应小门即可完成滤芯更换、油位检查、机油加注等操作，减少维护时的工作量；中间位置的检修门对应机组控制屏区域，门上预留了观察窗安装位，可加装透明亚克力或钢化玻璃面板，无需开门即可观察控制屏上的运行参数、告警信息，同时门上设置了带锁的门把手，可避免非专业人员随意触碰操作设备，保障运行安全；靠近出风侧的舱体区域则对应发电机组的输出接线端、蓄电池位置，该区域的检修门尺寸相对更大，便于接线作业、蓄电池更换等操作。

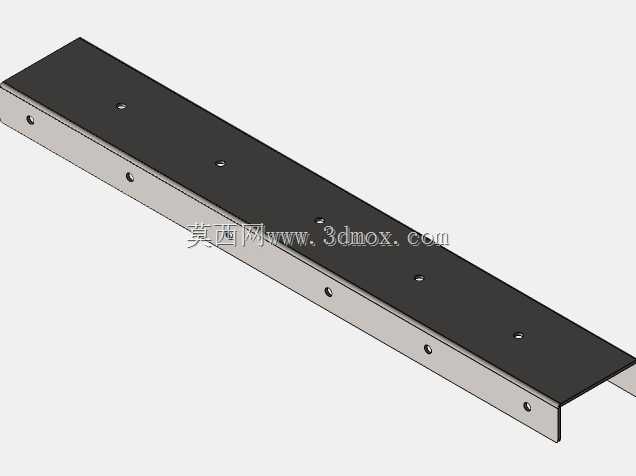

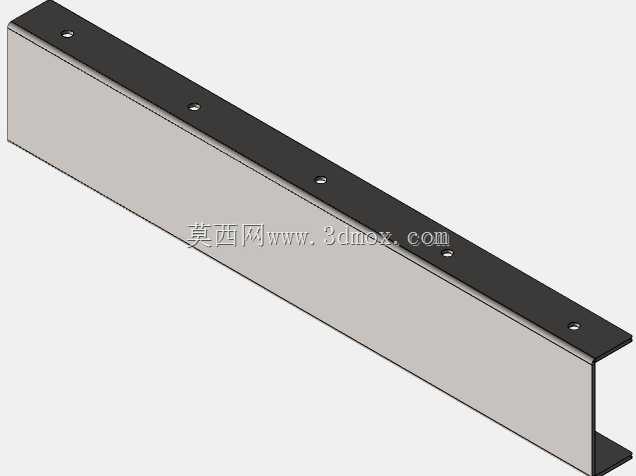

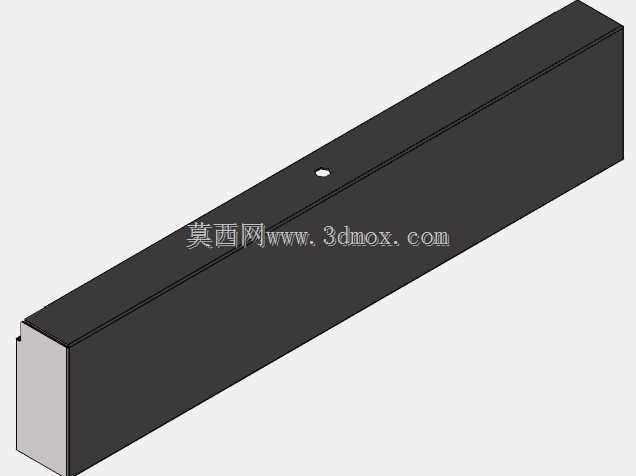

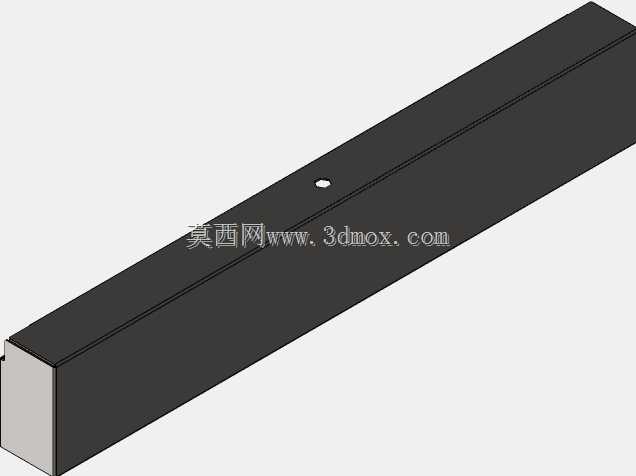

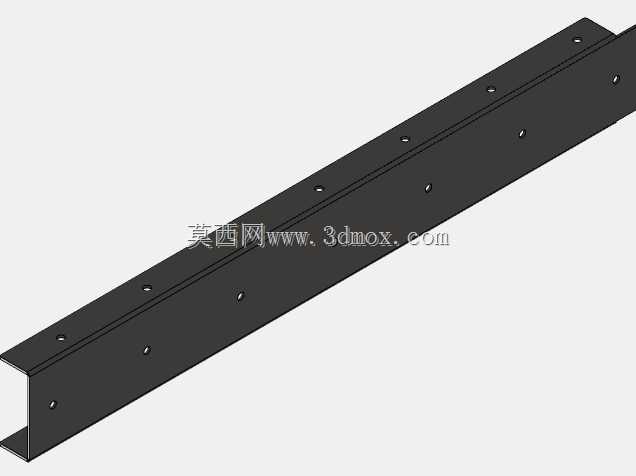

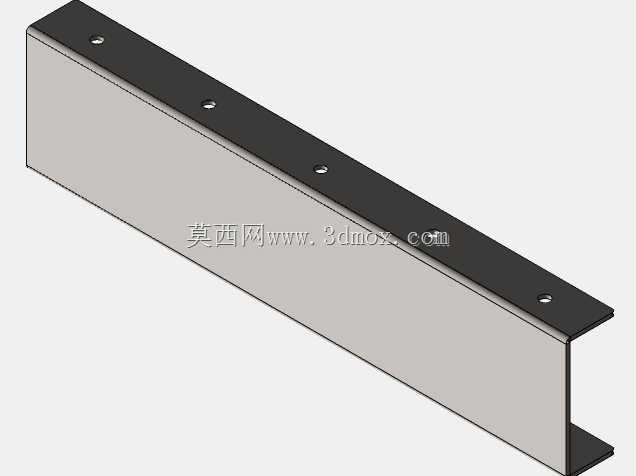

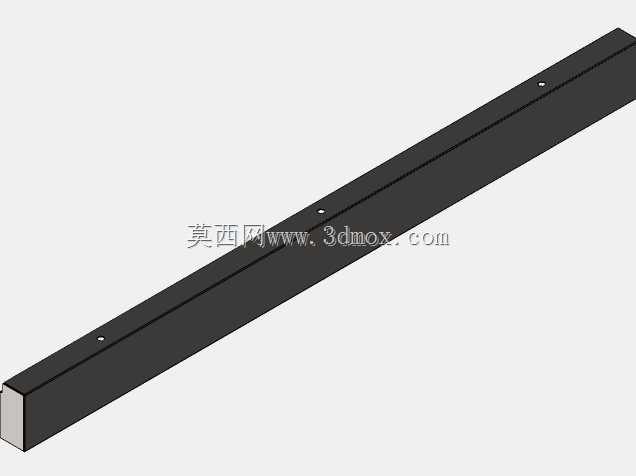

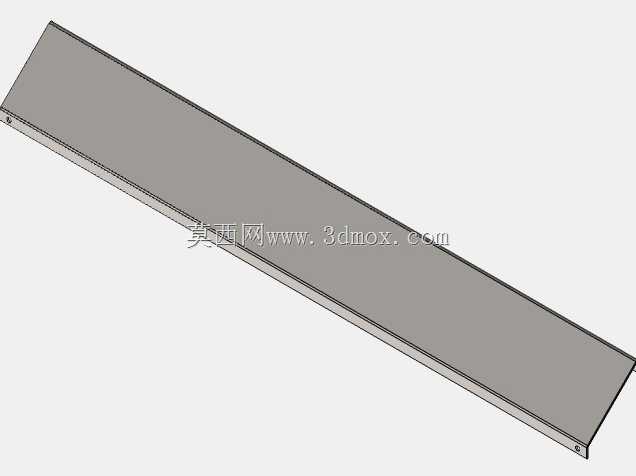

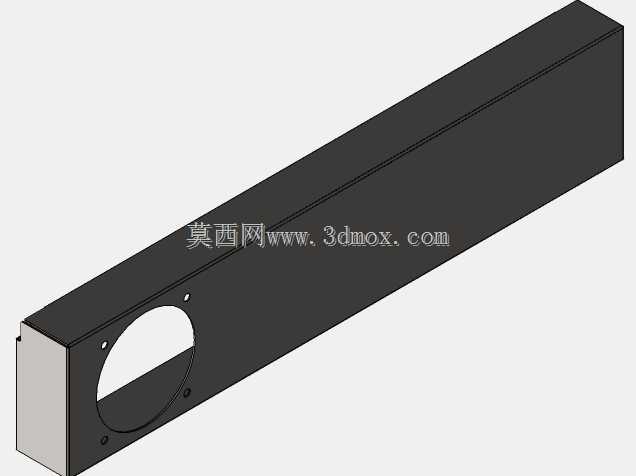

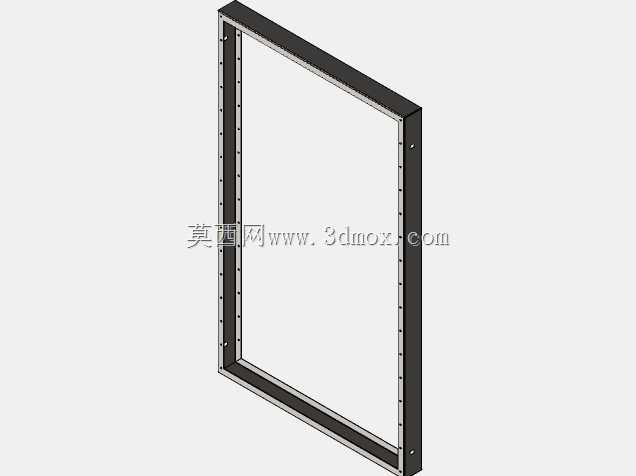

　　舱体顶部的结构设计做了微坡处理，避免户外安装时顶部积水，同时顶部预留了吊装孔位，孔位位置经过重心核算，吊装时能够保证舱体保持水平状态，避免吊装过程中倾斜导致内部部件移位，同时吊装孔内侧做了加强筋焊接处理，能够承受整舱带机组的总重量，避免吊装时出现舱体变形。舱体的框架部分采用标准矩形钢管焊接成型，所有焊接位置都做了打磨防锈处理，外覆的钣金门板采用冷轧钢板折弯成型，门板与框架之间预留了密封胶条安装槽，安装三元乙丙密封胶条后，整舱防护等级可达到IP54级别，能够适应户外雨天、扬尘环境下的长期使用，减少外部环境对内部机组的侵蚀。

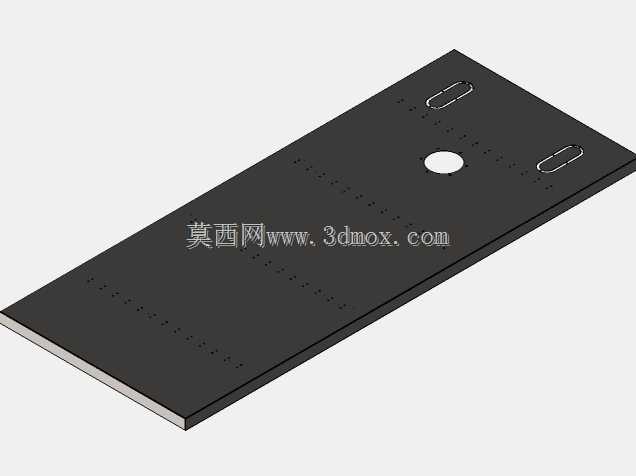

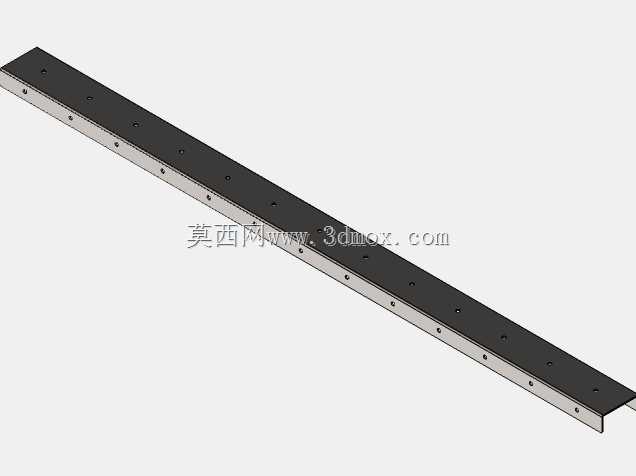

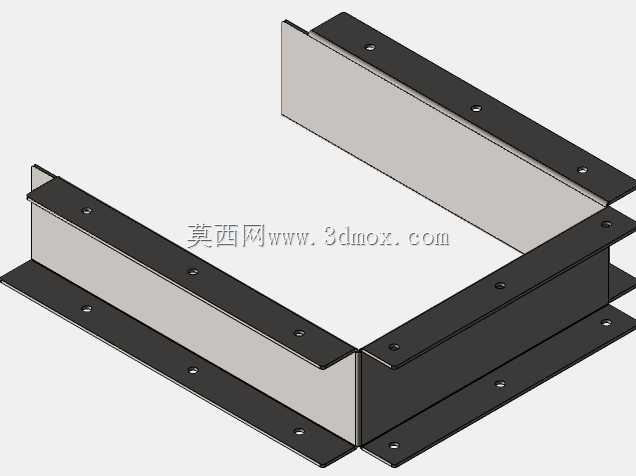

　　在安装边界的设计上，舱体底部预留了标准的安装固定孔位，孔位间距适配行业内通用的发电机组安装底座尺寸，用户更换舱体时无需重新制作安装底座，直接对位固定即可；同时舱体底部预留了电缆出线孔、燃油加注口延伸位，可根据现场布线需求选择不同方向的出线位置，适配不同现场的布线走向。舱体内部预留了消音材料的安装厚度空间，内壁可粘贴50mm厚的防火吸音棉，吸音棉采用镀锌穿孔板做防护固定，避免吸音棉被舱内气流吹散，同时穿孔板的穿孔率经过计算，能够在保证吸音效果的同时，不影响舱内的气流组织走向。

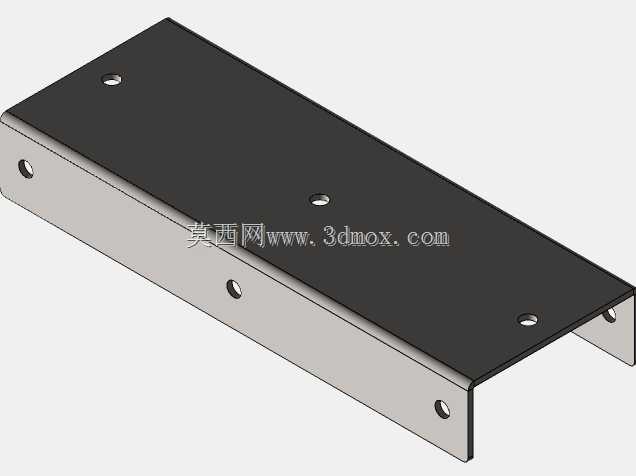

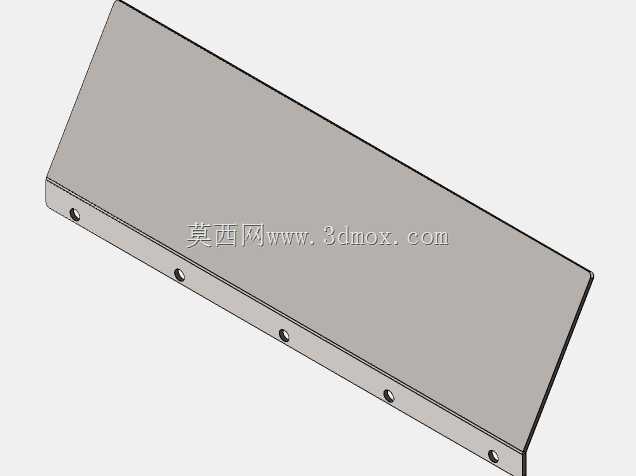

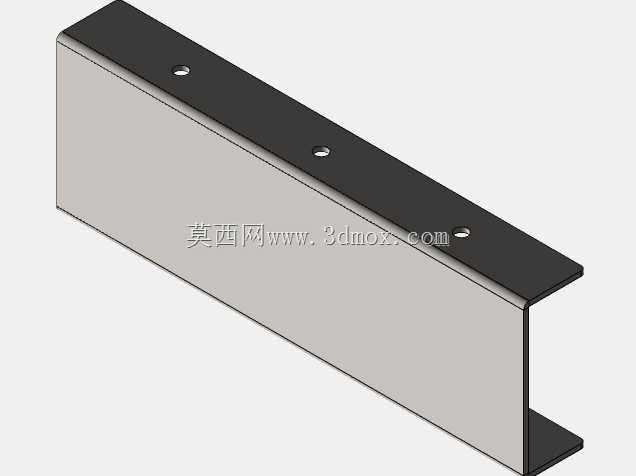

　　从结构强度角度来看，舱体的侧板、门板都做了折弯加强筋设计，在钢板厚度不额外增加的前提下，提升板材的结构刚性，避免机组运行时的振动导致门板、侧板产生共振异响，同时也能够减少运输过程中板材变形的概率。所有门板的铰链都采用加厚的工业承重铰链，能够承受大尺寸门板的长期开关使用，避免铰链变形导致门板开关卡滞；门锁采用防水型工业柜锁，具备防雨防尘能力，适配户外使用环境。
