十字轴式万向传动连接组件结构设计

这套万向传动组件的设计，核心是解决两轴存在轴线夹角工况下的连续回转扭矩传递问题，在实际工程场景中，这类结构常出现在需要变角度传递动力的部位，比如跨距较长的传动轴系、存在安装偏差的设备输出输入端、需要随动调整角度的传动链路里，区别于刚性联轴器只能补偿极小同轴度误差的特性，这类万向结构可以在两轴夹角动态变化的过程中保持稳定的动力传输，不会因为轴系偏摆出现卡滞或传动中断。

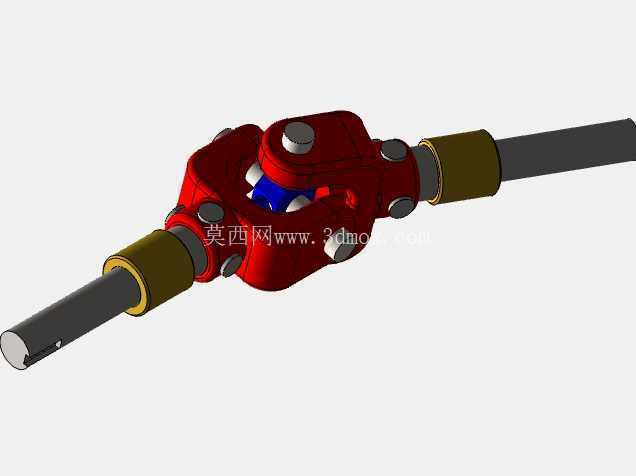

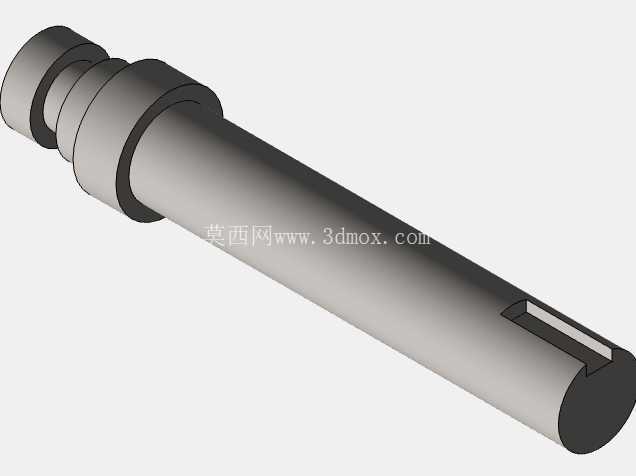

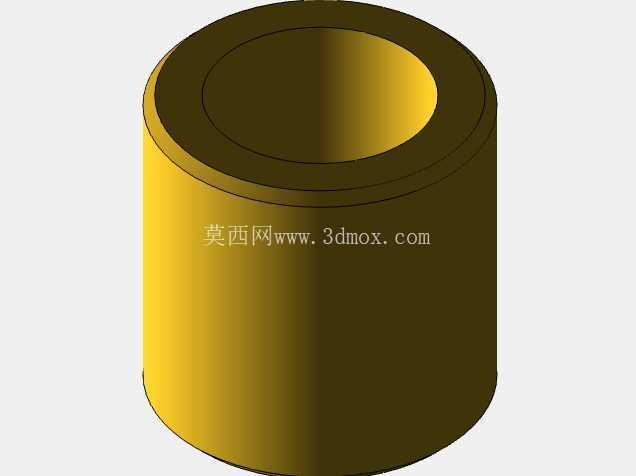

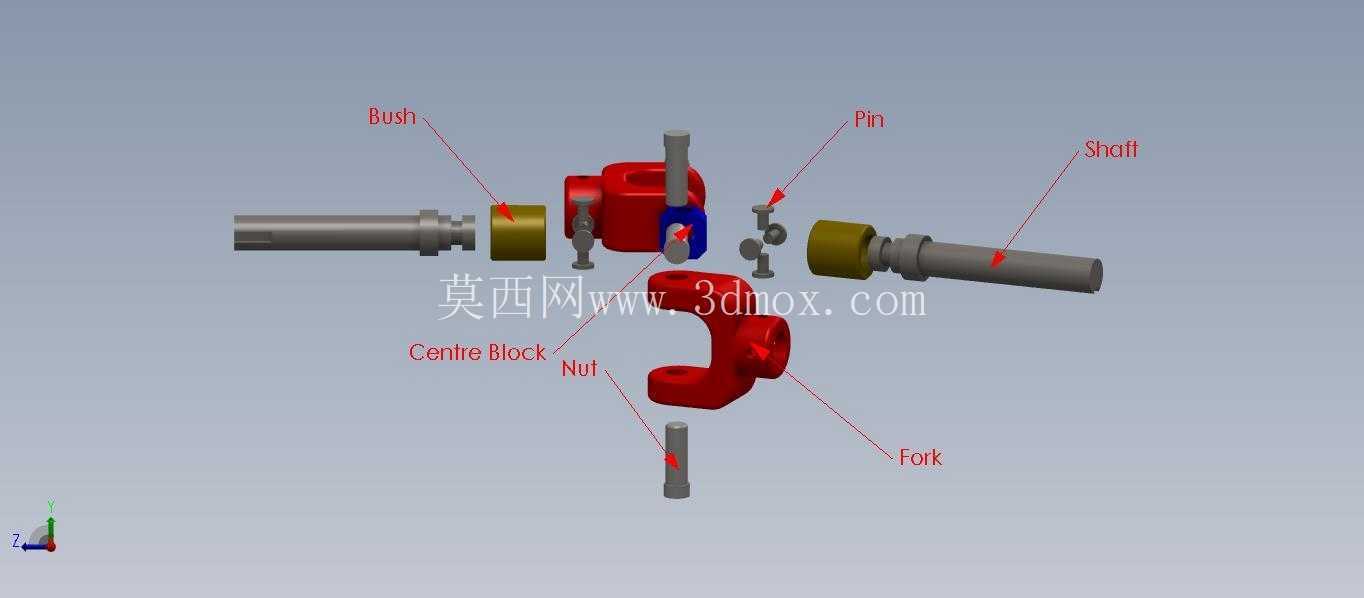

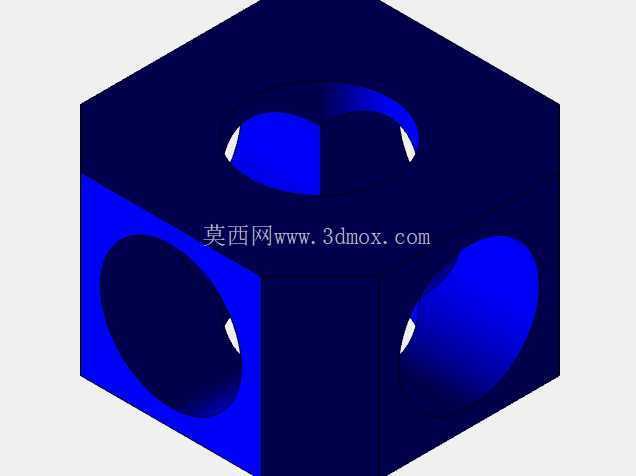

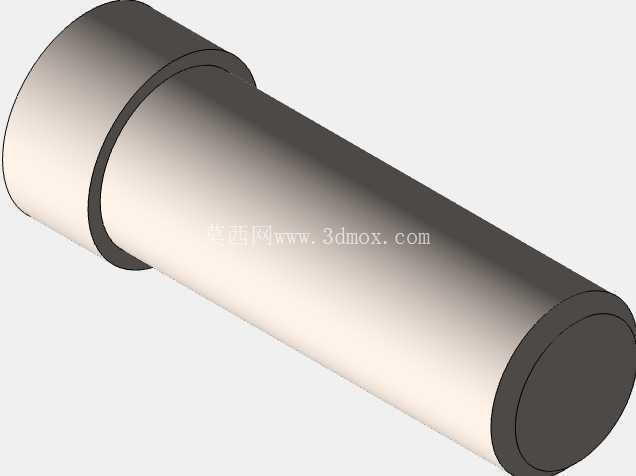

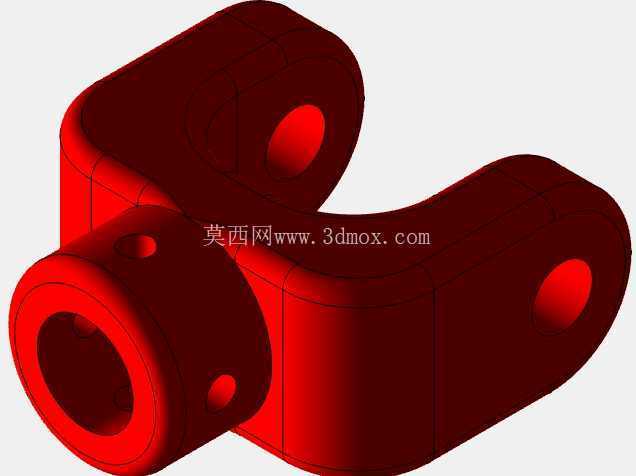

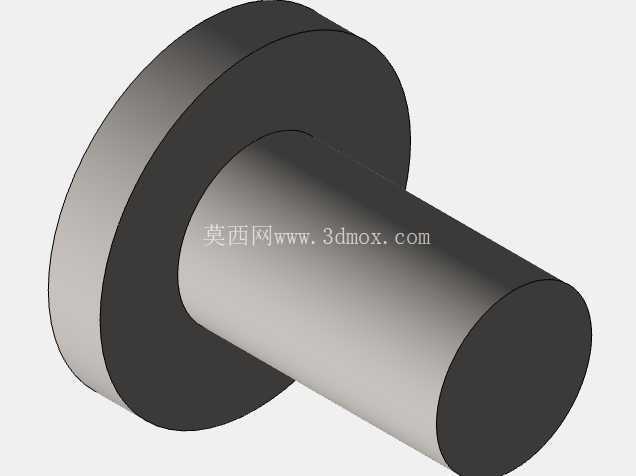

从拆解的结构来看，整个组件包含叉形接头、中心十字块、销轴、衬套、轴套、锁紧螺母几个核心零件，两个叉形接头分别对接两侧的传动轴，中心十字块作为中间传动载体，通过四根销轴分别和两侧叉头形成铰接配合，销轴与叉头安装孔之间加装铜质衬套，目的是降低铰接部位的转动摩擦阻力，同时预留磨损补偿空间，长期运行出现磨损后仅需更换衬套即可恢复配合精度，无需更换整个叉头或十字块，大幅降低后期维护成本。锁紧螺母设置在销轴端部，用于限制销轴的轴向窜动，同时可以微调铰接副的配合间隙，避免间隙过大导致传动过程出现冲击异响，间隙过小造成转动卡滞的问题。

设计过程中首先要确定的是额定传递扭矩的阈值，这直接决定了十字块的轴颈直径、销轴的剪切截面尺寸以及叉头的叉臂厚度，所有受力部位的尺寸都需要按照接触应力、剪切应力、弯曲应力的校核结果来确定，避免出现过载断裂或塑性变形的问题。其次要明确允许的最大轴间夹角，常规工况下这类万向节的单节工作夹角不宜超过15度，夹角过大会导致从动轴转速波动幅值过大，同时会大幅提升铰接部位的接触应力，加速衬套磨损，如果需要更大的传动夹角，通常会采用双节万向节串联的布置方式，通过等速排布来抵消转速波动。

安装边界方面，两侧传动轴的对接轴径需要和叉头的内孔尺寸匹配，采用过盈配合加平键的连接方式传递扭矩，安装时需要保证两侧叉头的回转中心重合于十字块的中心，避免出现附加的偏心载荷，整套组件的轴向安装尺寸需要根据实际轴系的跨距来调整，轴端的锁紧结构需要预留足够的操作空间，方便后期维护时拆卸销轴更换衬套。铰接部位的衬套需要预先设计润滑通道，运行过程中可以定期加注润滑脂，降低摩擦副的磨损速率，延长组件的整体使用寿命。

在实际选型应用中，需要注意单节万向节存在的不等速传动特性，也就是当主动轴匀速转动时，从动轴会出现周期性的转速波动，波动幅度随轴间夹角的增大而提升，因此在对传动平稳性要求较高的工况下，不能采用单节万向节直连的布置方式，要么控制轴间夹角在极小范围内，要么采用双节万向节进行等速布置，保证输入输出端的转速同步。另外所有铰接部位的配合公差需要合理选择，既要保证转动灵活无卡滞，又要控制回差在允许范围内，避免精密传动场景下出现传动精度不足的问题。叉头和十字块的材质通常选用中碳钢调质处理，表面进行淬火强化提升耐磨性能，衬套采用锡青铜材质，兼顾耐磨性能和减摩特性，销轴采用合金结构钢淬火处理，保证足够的强度和表面硬度，应对长期的铰接摩擦和剪切载荷。
