双杆铰接指节式转向连接接头结构

　　这类指节铰接接头在工业场景里的应用覆盖范围极广，从工装夹具的角度调节机构、照明灯具的万向转向支架，到小型传动连杆的活动连接端，甚至部分低压流体管路的活动接驳位都能见到同结构的变体。它的核心作用是在两根刚性杆之间建立可在一定角度范围内自由偏转的连接，区别于刚性硬连接无法适配角度偏移的缺陷，也不同于万向节需要传递大扭矩的复杂结构，这类接头更偏向小载荷、需要频繁调整角度的连接场景，比如设备操作工位的工作灯支架，通过这类接头可以任意调整灯头照射方向，不会因为杆体的角度限制出现照明死角；在小型手动工装的定位连杆上，这类接头可以适配不同装夹位置的角度差，不需要额外加工定制不同角度的连接块，大幅降低工装的改造成本。

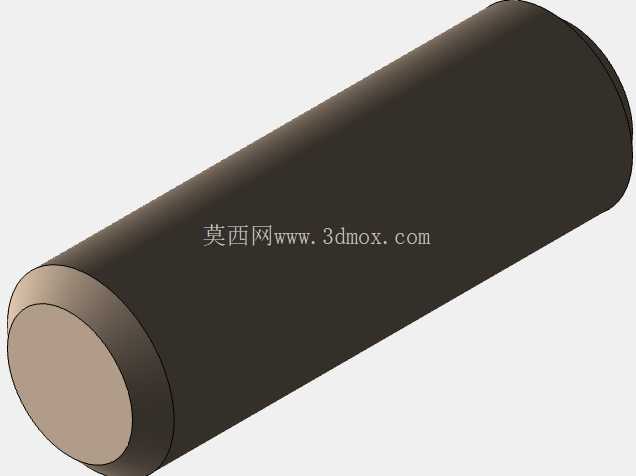

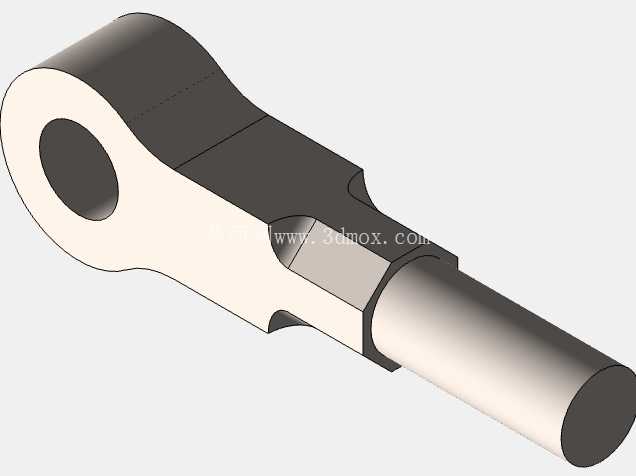

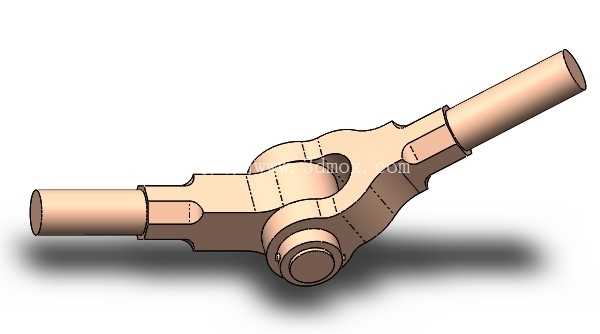

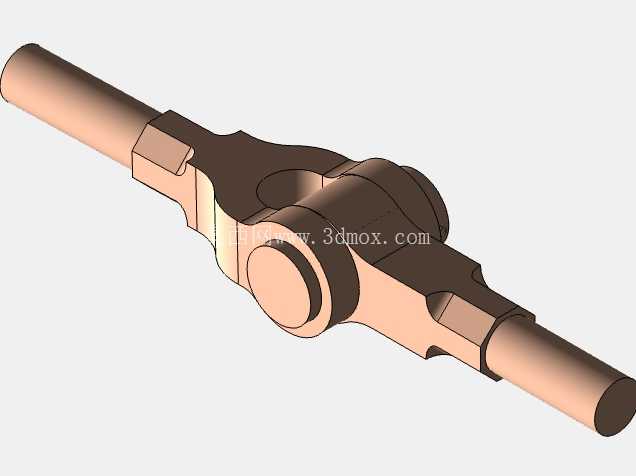

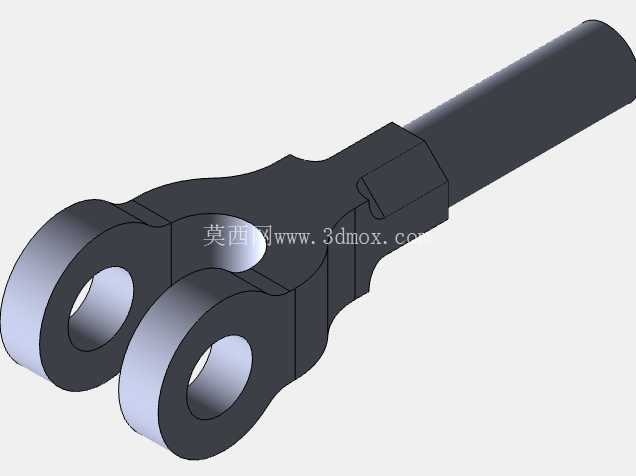

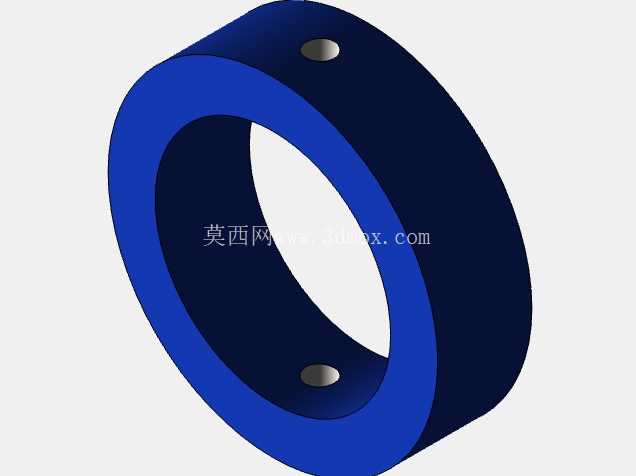

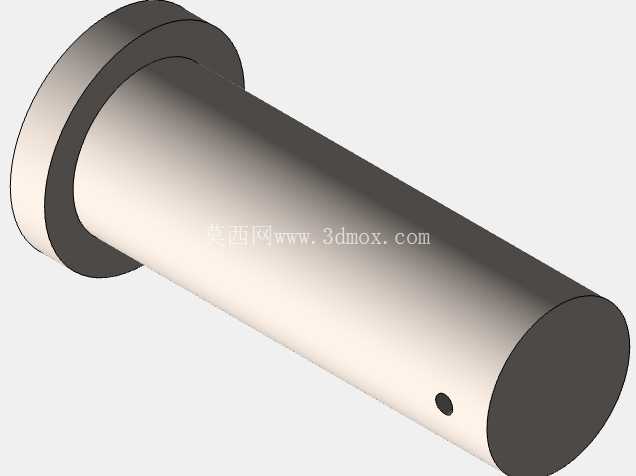

　　从结构功能来看，这个接头采用了中间球窝铰接加两端杆体插接的设计，中间的铰接主体是整个结构的核心，内部加工有与端部销轴配合的圆弧接触面，能够实现两个垂直方向上的角度偏转，偏转角度范围可以根据球窝的包角大小调整，常规工况下设计的偏转角度在正负25度区间，足够覆盖绝大多数需要角度微调的场景。两端伸出的杆体是等直径的圆柱结构，表面做了光整加工，既可以直接插入配套的杆套中通过顶丝固定，也可以在端部加工外螺纹与其他连接件锁紧，安装适配性较强。中间铰接位置的销轴采用了沉头式设计，销轴端面与接头主体外表面齐平，不会在偏转过程中与周边结构产生干涉，同时销轴与主体之间采用小间隙配合，既保证转动的灵活性，又不会因为间隙过大出现连接松旷的问题。

　　在设计思路上，这类接头首先要考虑的是铰接位置的磨损寿命，因为日常使用中角度调整的频次较高，球窝与销轴的接触表面需要有足够的硬度和表面光洁度，建模过程中需要严格控制配合面的尺寸公差，间隙过小会导致转动卡滞，间隙过大会出现角度调整后的定位偏移，无法保持调整后的姿态。其次是两端杆体的同轴度控制，当接头处于零偏转的中位状态时，两端杆体的轴线需要保持重合，否则在安装到长连杆结构中时会出现杆体弯曲的附加应力，长期使用会导致杆体变形甚至断裂。另外，接头主体的外形采用了流线型的过渡设计，没有尖锐的棱角，一方面是避免安装调整过程中划伤操作人员，另一方面也能降低应力集中，在承受径向载荷的时候不会在棱角位置出现应力断裂的问题。

　　关于安装边界的尺寸设计，这类接头的整体长度根据适配杆径的不同有对应的规格，本次建模的规格适配直径12mm的连接管，两端杆体的插接长度设计为35mm，足够保证插接后的连接强度，不会因为侧向受力出现杆体脱出的问题。中间铰接主体的最大外径为28mm，在安装时需要预留出直径不小于32mm的活动空间，保证接头在最大偏转角度下不会与周边的安装结构发生碰撞。铰接位置的销轴直径为8mm，能够承受的最大径向静载荷在500N左右，完全适配小型调节机构的载荷需求，不会出现销轴变形或者断裂的问题。在实际建模过程中，还需要考虑加工工艺的可行性，主体部分采用模锻成型后再进行机加工的工艺路线，所以外形设计上避免了内部的倒扣结构，所有加工面都可以通过普通车床和铣床完成加工，不需要特殊的定制刀具，能够有效降低零件的加工成本。

　　在实际选型应用中，需要注意这类接头不能用于传递大扭矩的传动场景，它的铰接结构存在一定的活动间隙，大扭矩传递会导致间隙快速变大，最终失去定位精度。如果用于有振动的工况下，需要在铰接位置增加阻尼垫圈，让接头调整到对应角度后可以保持姿态，不会因为振动出现自行偏转的问题。另外在安装时，两端杆体与外部连接件的固定需要采用对称顶丝或者周向抱紧的结构，避免单点顶丝固定导致杆体出现偏心，影响接头的转动灵活性。
