紧凑型蜗壳式离心鼓风机结构设计

在电子设备散热、小型工业风道送风、精密仪器舱体通风这类对安装空间有严格限制的场景里，常规轴流风机往往无法满足风压要求，大尺寸离心风机又会挤占过多内部布局空间，这款紧凑型离心鼓风机的设计，正是瞄准这类小空间高压送风的需求缺口展开。从实际应用场景来看，这类小尺寸离心鼓风机常被嵌入工控机机箱、小型激光设备散热风道、桌面型3D打印机成型腔通风回路、医疗检测设备的气路供给单元中，负责将轴向进入的空气加压后，从指定方向的矩形出口送出，相比同功率的轴流风机，它能提供更高的出口静压，克服风道内的滤网、弯折管路带来的风阻，保证送风流量稳定。

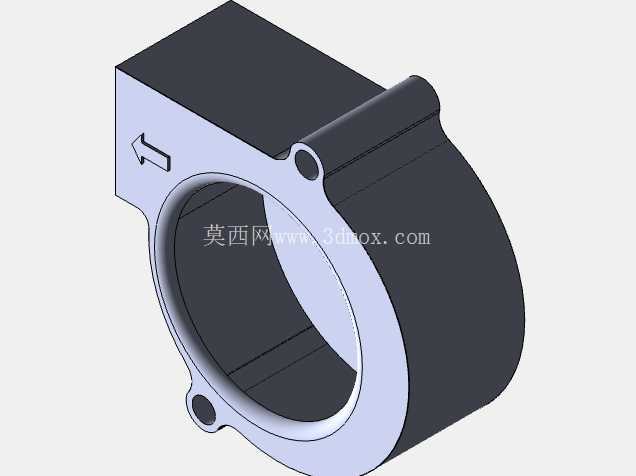

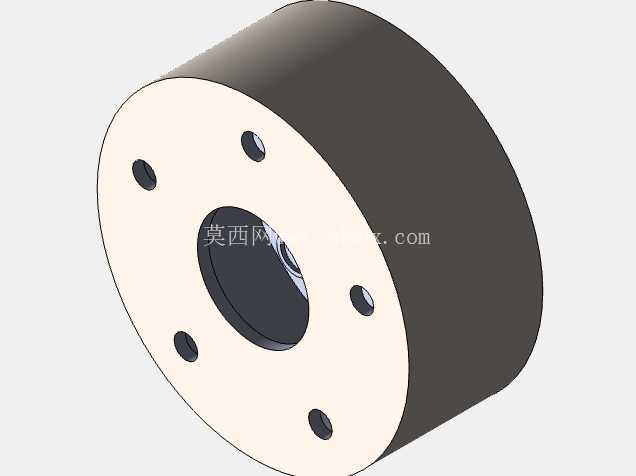

设计过程中首先确定的是气流路径逻辑：空气从正面圆形进风口轴向进入叶轮腔，径向布置的叶轮叶片在旋转过程中对气流做功，通过蜗壳的流道扩压作用，将气流的动压逐步转化为静压，最终从侧面的矩形出口高压排出。蜗壳的型线采用对数螺旋线拟合，保证气流在壳体内流动时不会出现突然的截面突变，减少局部涡流带来的能量损失，同时控制蜗壳的整体壁厚在均匀区间，兼顾壳体强度与成型工艺性，不管是采用塑料注塑成型还是铝合金压铸生产，都能保证壁厚均匀，避免成型过程中出现缩痕、变形等缺陷。

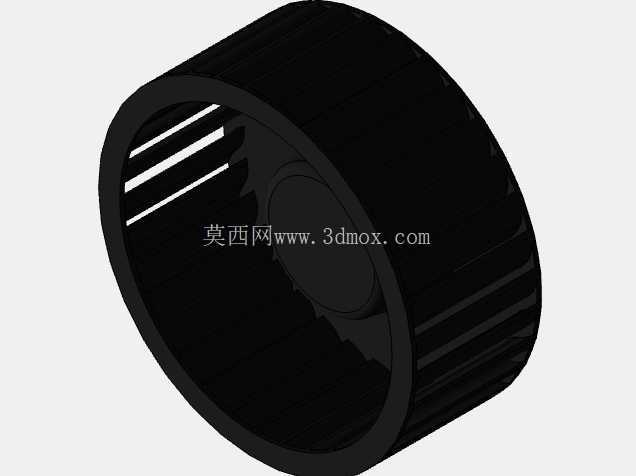

叶轮部分采用径向直叶片设计，这类叶片的结构刚性更好，在高转速运行时形变更小，同时对进风方向的适应性更强，即使进风口存在一定的气流偏斜，也能保持稳定的做功效率，叶片与蜗壳内壁之间预留了均匀的间隙，既避免叶轮旋转时与壳体发生刮蹭，又不会因为间隙过大导致气流回流损失。进风口位置设置了导流唇边，引导轴向进入的气流平滑过渡到叶轮入口区域，减少入口处的气流紊流，降低运行时的气动噪音。

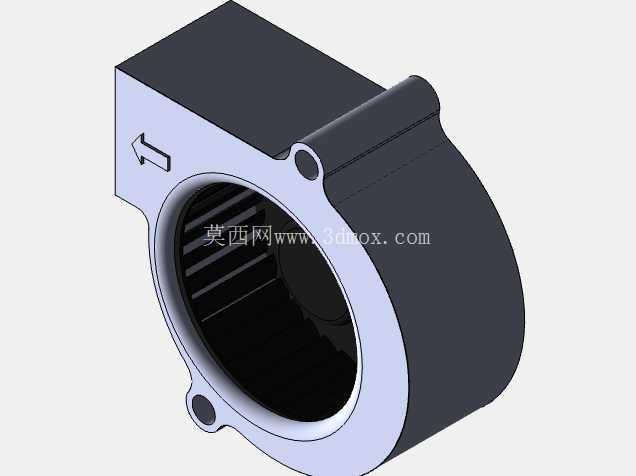

安装边界的设计充分考虑了设备集成的便利性：壳体侧面预留了带安装孔的固定法兰，两个安装孔的中心距经过标准化适配，能匹配多数小型设备的安装孔位，安装时只需从正面拧入两颗固定螺丝即可完成固定，不需要额外设计复杂的固定支架。矩形出口的尺寸做了通用化设计，能直接对接常规的小型通风软管或者设备自带的风道接口，不需要额外做转接结构。整体外形的控制上，将蜗壳的最大外圆尺寸、出风口的突出长度、壳体总厚度都压缩在紧凑区间，在保证风量风压参数达标的前提下，尽可能缩小占用的安装空间，适配更多内部空间局促的设备集成需求。

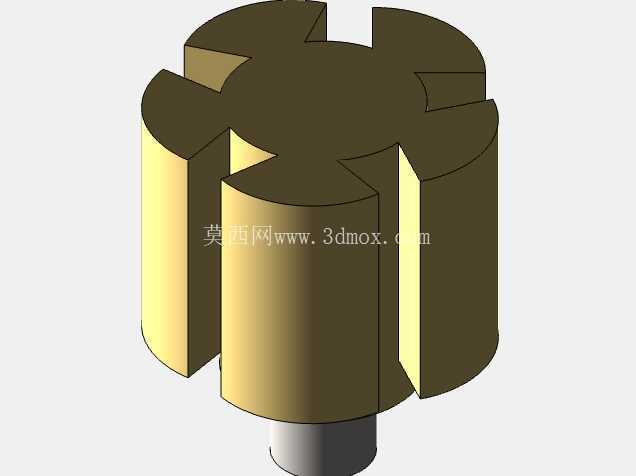

从结构细节来看，出风口位置模压了气流方向标识，避免安装时接反风道导致气流方向错误；壳体的合模线位置设置在蜗壳侧面的非安装面，不会影响安装贴合度与外观平整度；叶轮与壳体的配合位置做了限位结构，保证装配时叶轮的轴向位置精度，避免运行时出现叶轮窜动。这类小型离心鼓风机的设计核心，是在有限的体积内平衡风压、流量、噪音与安装便利性，每一处结构的取舍都围绕实际集成场景的需求展开，没有冗余的结构设计，所有特征都服务于气流效率提升与安装适配性优化。
