哈巴罗夫斯克号潜艇外观结构三维数模

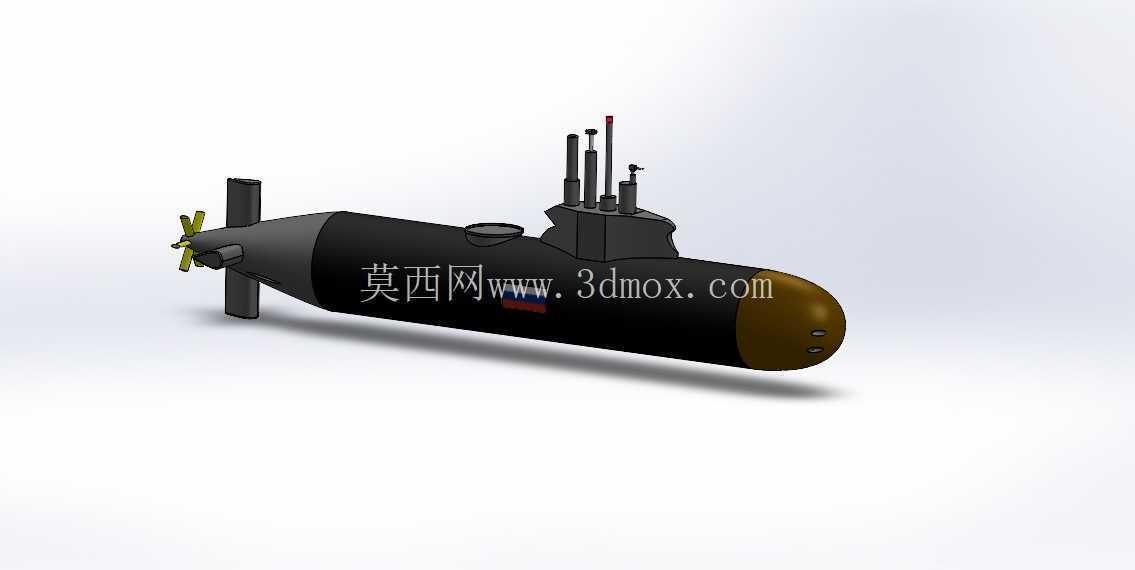

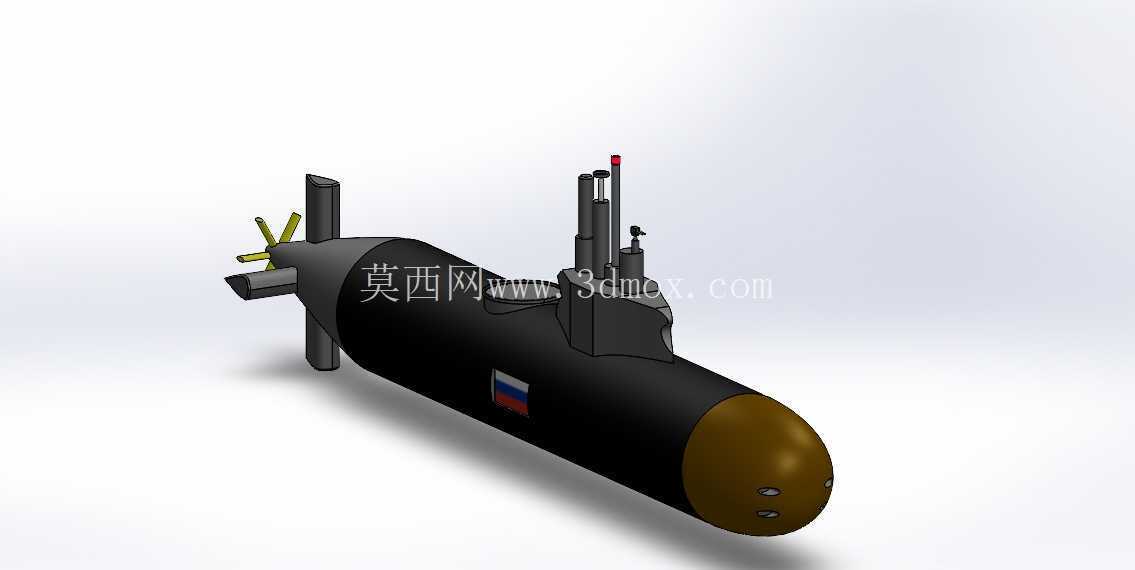

　　该潜艇三维数模完整还原了常规动力攻击型潜艇的外部构型与上层建筑布局，可用于船舶工程专业教学演示、水下装备结构认知、国防科普展项开发等场景，也能为同类型潜航器的概念设计阶段提供外形参考与布局校验依据。从实际用途来看，这类常规构型潜艇主要承担近海区域的水下警戒、航线巡逻、反潜侦察等任务，外部结构的设计合理性直接影响水下航行阻力、噪声控制水平以及甲板设备的操作便利性。模型完整呈现了潜艇的水滴形主耐压壳体轮廓，艏部采用圆润的椭球形过渡设计，能够有效降低水下高速航行时的迎流阻力，减少紊流产生的流体噪声，艏部端面预留的声呐导流罩安装边界清晰，可匹配大尺寸舷侧阵声呐的安装空间需求，保证水下探测设备的无遮挡工作视角。

　　艉部采用十字形尾舵搭配单轴螺旋桨的布局，垂直舵与水平舵的舵面尺寸经过比例还原，舵轴的安装位置与主艇体的连接结构做了简化示意，能够直观展示尾舵对潜艇航向、俯仰姿态的控制逻辑，螺旋桨采用七叶大侧斜构型的外观还原，这类桨叶设计能够有效降低航行时的空泡噪声，提升潜艇的水下隐蔽性。模型上层建筑的指挥台围壳做了细节还原，围壳整体采用流线型低矮设计，与主艇体的连接处做了圆弧填角过渡，能够减少围壳与艇体衔接处产生的马蹄涡，降低流体噪声对舷侧声呐的干扰；围壳上布置的升降装置包括通气管、潜望镜、通信桅杆、雷达侦察天线等部件的安装位置都做了对应示意，各桅杆的升降行程预留空间符合常规潜艇的布置逻辑，不会出现设备收放时与围壳结构干涉的问题。

　　主艇体中部的流水孔位置、甲板系缆桩的布置点、救生浮标舱口的位置都在模型表面做了对应标识，能够直观展示潜艇外部舾装件的分布规律。从设计思路来看，该模型在建模时优先保证了整体外形的比例准确性，主艇体长径比控制在常规攻击潜艇的合理区间内，既保证了艇内设备的安装空间，也兼顾了水下航行的机动性；围壳的位置设置在艇体中前部，能够平衡艇体的纵向重心，避免航行时出现不必要的纵倾。

　　模型的安装边界方面，整体外形无突出的尖锐结构，所有外部突出件都做了流线型处理，若用于展项制作，可直接根据数模尺寸拆分外壳部件，匹配内部的动力模块、展示灯光模块的安装空间，不需要额外对外形做大幅度修改；若用于结构教学，可基于该数模进一步拆分耐压壳体、非耐压壳体、压载水舱等内部结构层，逐层展示潜艇的舱室分布逻辑。不同于民用船舶的外形设计，潜艇的外部结构每一处细节都服务于水下航行的隐蔽性与机动性，比如围壳前缘的倾斜角度、尾舵与螺旋桨的间距、流水孔的排布方向，都会直接影响潜艇的水动力性能，该模型在这些细节上的比例还原，能够帮助建模从业者理解水下装备外形设计的核心逻辑，避免在同类装备建模时出现违背工程常识的结构错误。在进行同类型潜航器概念设计时，可基于该模型的基础外形调整长宽比、围壳尺寸、舵面布局，快速验证不同构型的水动力外形合理性，缩短概念阶段的建模周期。
