海拉姆近程舰空防御发射装置

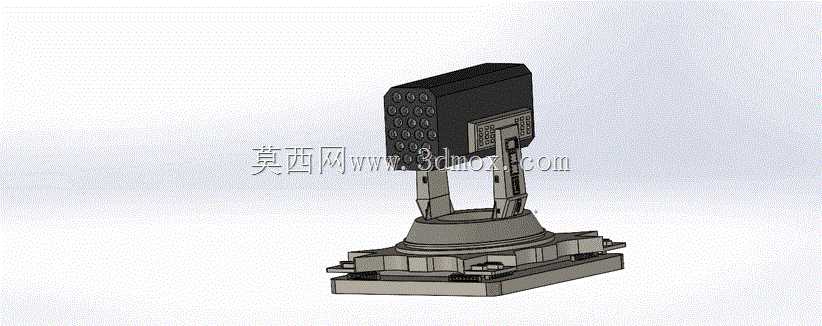

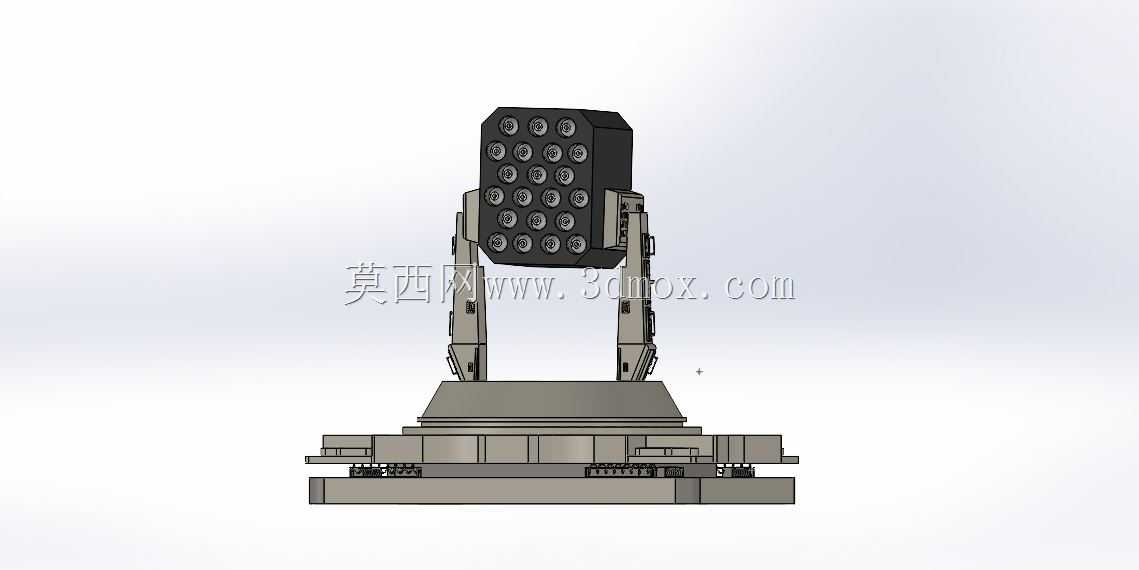

　　这套近程舰空防御发射装置的三维结构，围绕水面舰艇末端反导拦截这一核心任务展开，整体采用基座回转、俯仰支架承托、多联装发射箱集束布置的构型，对应舰艇在近距离遭遇掠海反舰导弹、低空突防飞行器时的最后一道硬杀伤防线。从结构分层来看，最下方是与舰面甲板对接的安装基座，基座外圈预留了环形安装法兰与紧固孔位，内部容纳回转支承与驱动传动空间，承担整套装置的方位旋转功能；基座上方设置过渡平台，平台两侧竖立对称的俯仰支臂，支臂通过铰接轴与上部发射箱体连接，由支臂内侧的驱动元件带动发射箱完成高低角调整，从而实现方位与俯仰两个自由度的指向跟踪。上部发射箱体采用密集矩阵式发射管布局，多枚筒装导弹按行列规整排列，箱体外形为带倒角的块状结构，正面可见整齐的发射管口阵列，这种集束装填方式在有限的甲板占用面积内最大化了待发弹数量，能够在短时间内连续应对多个来袭目标，适应饱和攻击场景下的快速拦截需求。

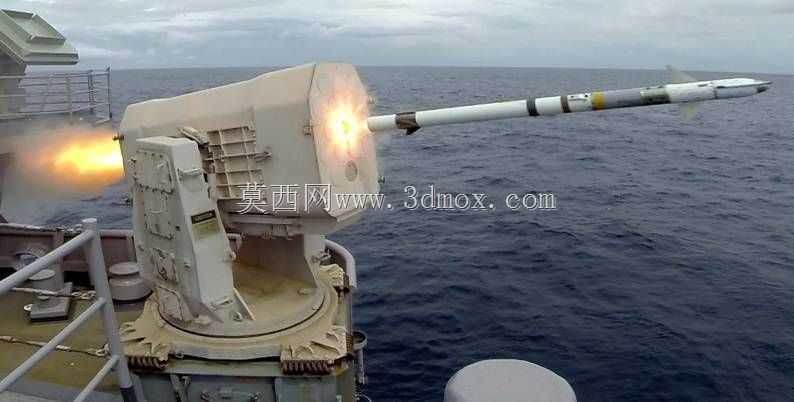

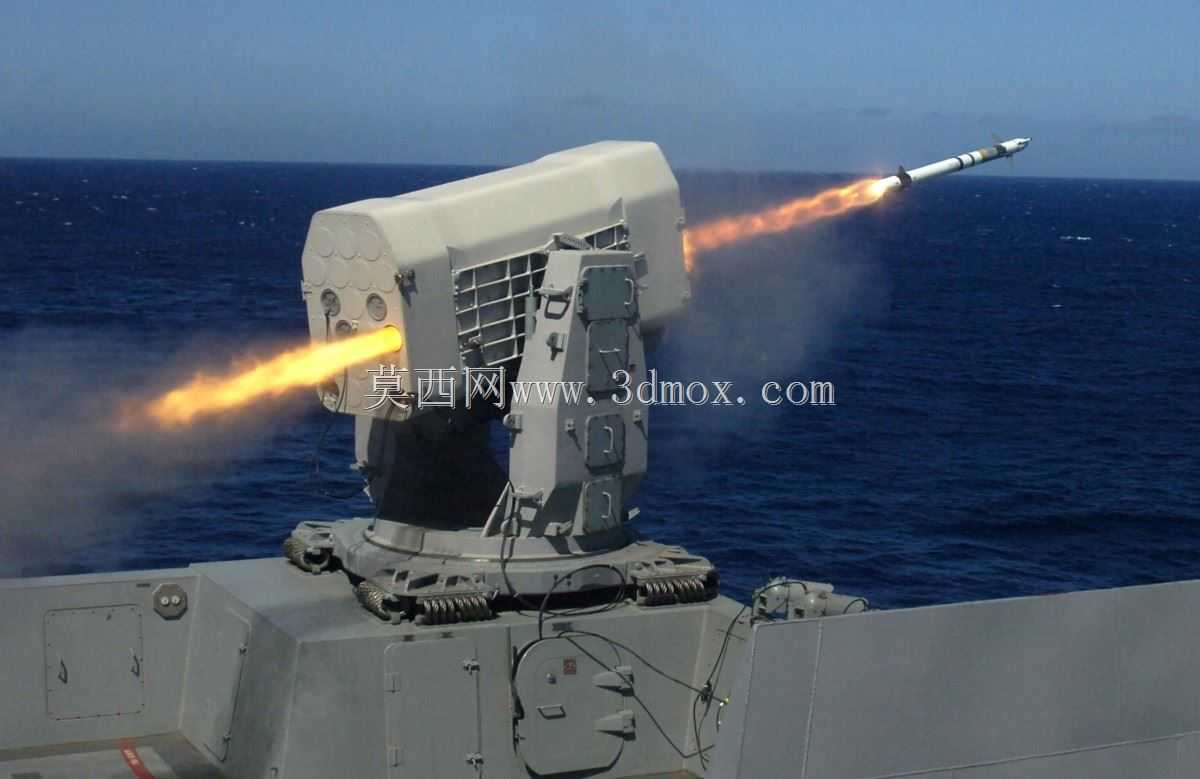

　　在实际作战使用中，该类装置通常与舰艇的搜索雷达、跟踪雷达及火控系统交联，由探测设备提供目标方位、距离与运动参数，发射装置随动转向目标来袭方向，导弹发射后依靠红外与被动射频复合制导自主锁定目标，无需舰上持续照射，这一特性使其反应速度快、抗干扰能力强，特别适合拦截低空掠海、信号特征小的反舰导弹。装置的回转基座保证了全向覆盖能力，俯仰支臂则提供从低位到高位的射界范围，两轴协同可快速将发射箱指向目标，缩短从发现到发射的反应链路。结构设计上，对称支臂分担了发射箱满载时的重量与发射冲击载荷，铰接点位置靠近箱体重心，以减小俯仰驱动力矩；基座底部的大直径法兰兼顾了舰面安装的刚性与密封要求，能够适应海上盐雾、振动与冲击环境。

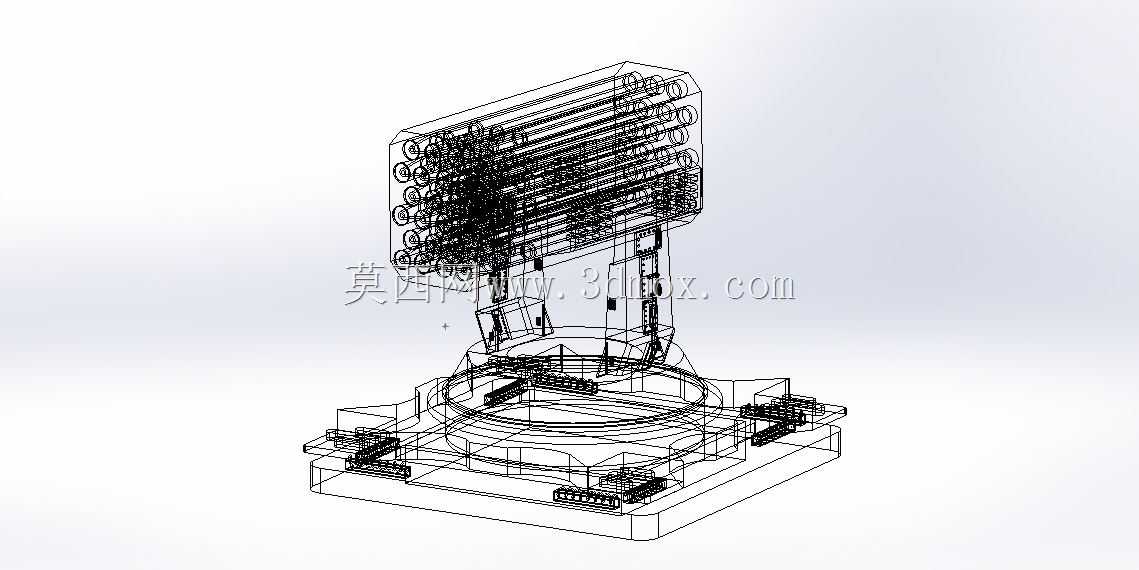

　　建模过程中，发射管阵列的行列间距、箱体轮廓倒角、支臂的铰接孔与加强筋、基座的分层台阶与周边安装接口都被逐一还原，各运动部件之间的装配关系清晰：回转基座与固定甲板面之间为旋转副，俯仰支臂与发射箱之间为铰接副，便于在装配环境中检查射界范围内是否存在结构干涉。外形尺寸方面，整套装置呈下宽上窄的塔状布局，底部基座占地直径最大，向上通过过渡平台收束至支臂跨度，发射箱体宽度略大于两支臂内侧间距，整体高度在满足俯仰角行程的前提下控制重心偏低，以减小舰艇摇摆对指向精度的影响。安装边界上，基座法兰的螺栓孔分布圆、甲板开口尺寸、支臂回转扫掠范围以及发射箱尾焰冲击区域都需要在舰艇总布置时预留，发射装置后方与侧方应留出安全通道，避免导弹尾流对舰面设备与人员造成影响。

　　从工程应用视角看，这类近防武器模型可用于舰载武器布置论证、甲板空间干涉检查、随动机构原理演示以及装备结构教学，帮助设计人员理解多联装发射装置如何在紧凑空间内集成装填、指向与发射功能，也为相关国防科普与工程训练提供了直观的结构参照。
