带鸡蛋模具的螺杆式注塑成型设备结构

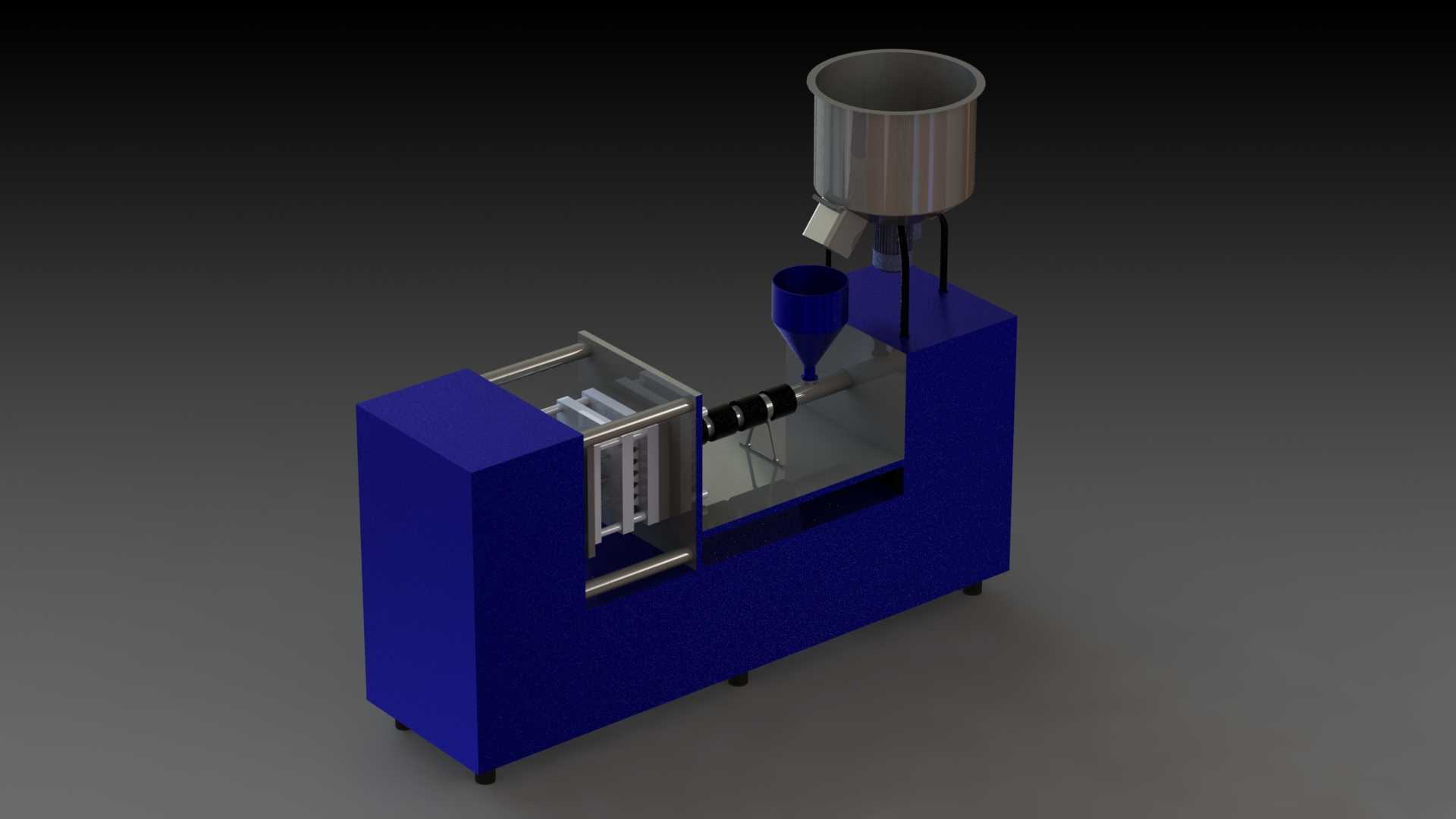

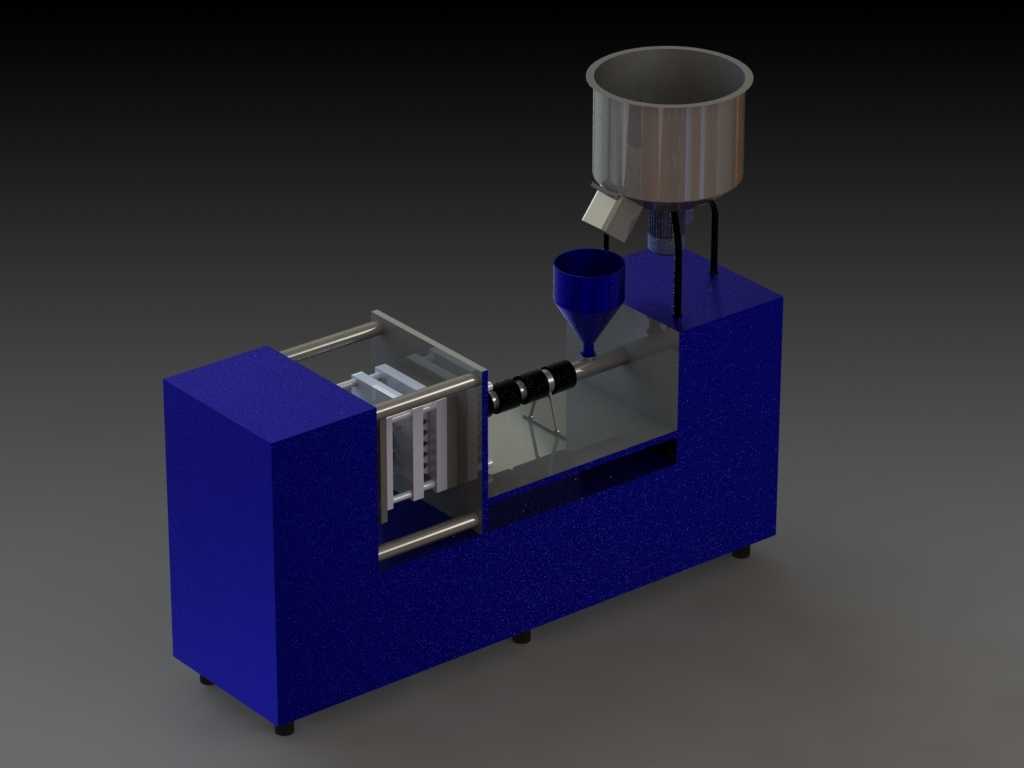

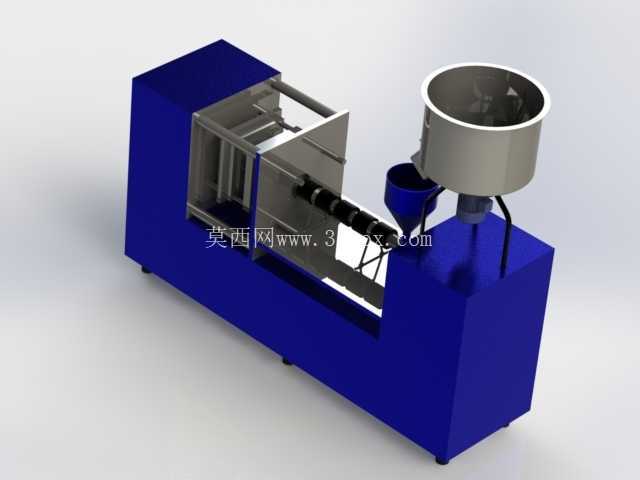

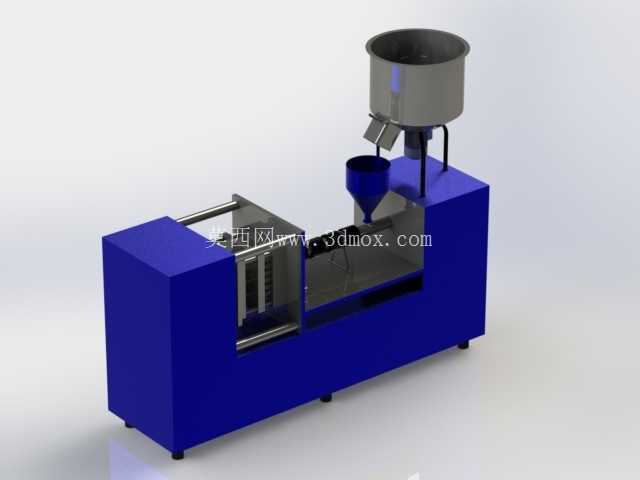

　　这套注塑成型设备的三维结构，完整还原了小型卧式螺杆注塑机的核心作业单元，配套的鸡蛋型腔模具可直接用于特定异形塑件的成型演示，在小型日用品注塑加工、教学实训场景中适配性极强。从实际生产逻辑来看，设备的进料段采用锥斗式落料结构，料斗出口直接对接螺杆料筒的进料口，这种布局能让颗粒原料依靠自重稳定落入螺槽，避免小型设备常见的架桥卡料问题，料筒外部预留的加热段安装位，可根据加工原料的熔融温度匹配不同功率的加热圈，保证原料在螺杆输送过程中逐步完成塑化，不会出现局部过热分解或者塑化不均的情况。

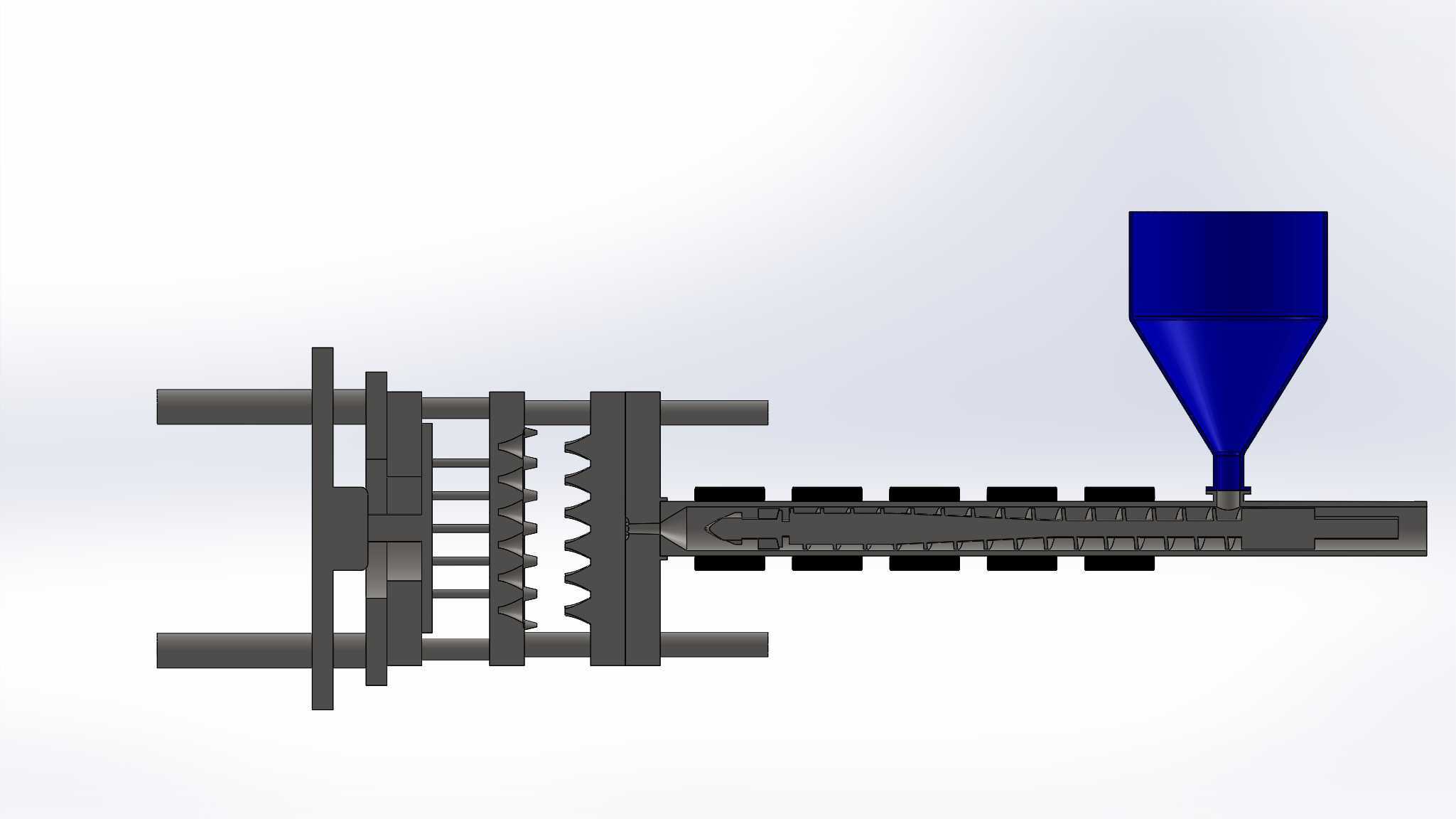

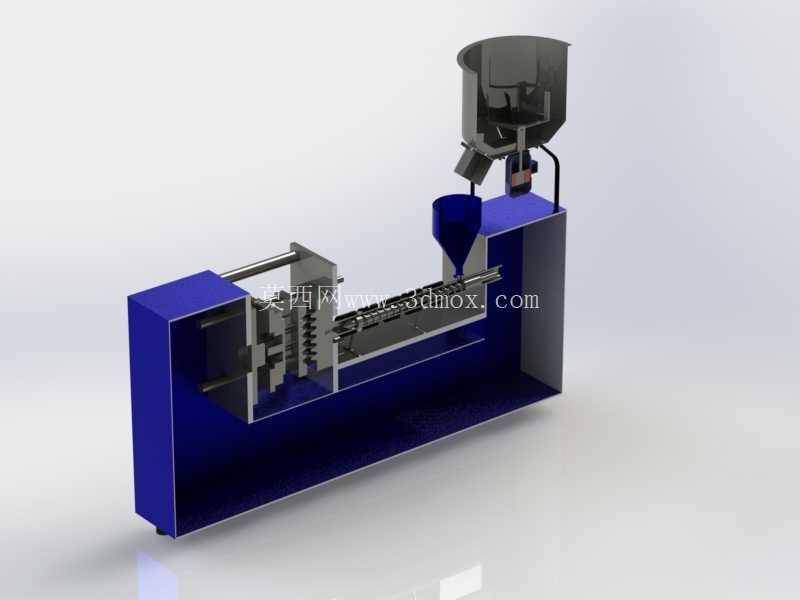

　　合模机构采用的是齿轮齿条驱动的直压式锁模结构，区别于常见的曲肘式合模，这种结构的锁模行程调整更直观，动模板的运行平行度更容易控制，对于配套的小型鸡蛋模具来说，不需要过大的锁模力就能满足型腔封胶要求，模具安装面的定位槽直接做在动定模板的中心位置，装模时不需要额外找正，能大幅缩短换模调试的时间。螺杆部分的长径比按照通用热塑性塑料加工需求设计，螺槽深度从进料段到均化段逐步收窄，配合螺杆头部的止逆环结构，射胶时能有效防止熔料回流，保证每次射胶的熔料量误差控制在极小范围内，对于鸡蛋这类壁厚均匀的薄壁塑件来说，能避免出现缺胶、飞边的成型缺陷。

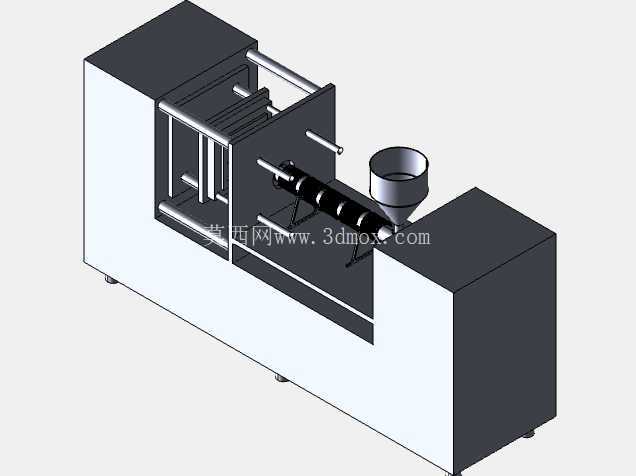

　　设备的整体安装边界控制得十分紧凑，料筒轴线与合模轴线处于同一水平高度，底部预留的安装脚位可以直接固定在普通型钢焊接的机架上，不需要额外做加高或者找平处理，外接的动力接口集中布置在料筒尾部和合模机构的侧端，油路、电路走线不会和运动部件产生干涉，日常维护时拆装十分方便。从设计思路上看，这套结构没有追求过高的参数冗余，所有部件的尺寸都围绕小型塑件的加工需求匹配，比如料斗的容积刚好满足连续2小时左右的生产供料，不需要搭配过大的自动上料装置，适合小批量打样、实验室配方测试这类场景使用，合模机构的导向柱采用双导柱布局，既能保证动模板运行的稳定性，又不会因为导柱过多增加加工装配的难度，导柱表面预留的润滑槽可以直接加装自动润滑注油嘴，长期运行时的磨损量能控制在合理区间。

　　射嘴部分采用的是通用型延伸式射嘴，和模具浇口套的对接球面尺寸按照行业标准设计，更换不同模具时不需要额外更换射嘴，射嘴内部的流道做了光滑过渡处理，没有熔料滞留的死角，换色或者换料时清理起来十分方便。配套的鸡蛋模具型腔直接做在模架内部，冷却水道围绕型腔均匀布置，成型时的冷却效率能满足15秒左右的成型周期要求，浇口采用侧浇口结构，开模后浇口凝料和塑件的分离十分方便，不需要额外做复杂的切浇口工装。整套结构的运动部件之间都预留了足够的安全间隙，比如动模板运行到最大开模位置时，和料筒射嘴之间的距离足够操作人员取出塑件、清理模腔，不会出现夹手的安全隐患，齿轮齿条传动部位预留了防护罩的安装位，实际投产时可以直接加装钣金防护罩，避免生产过程中杂物落入传动机构造成设备损坏。
