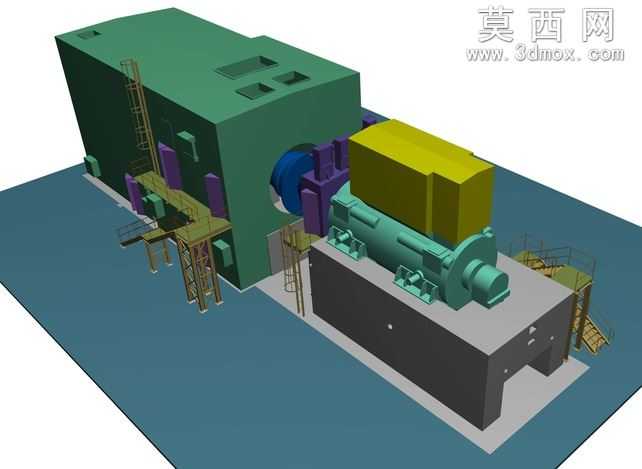

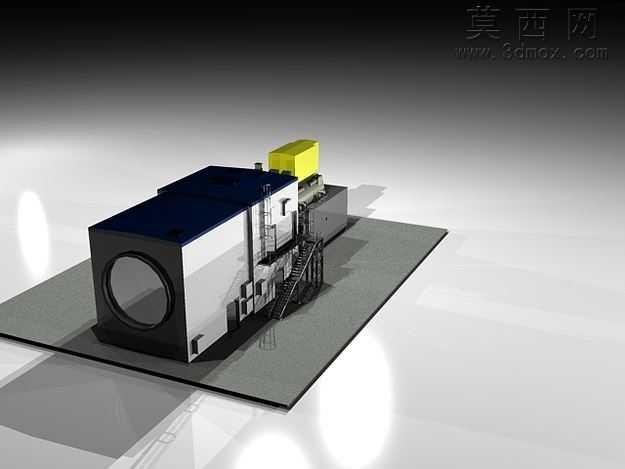

275MW级燃气轮机发电机组整体结构三维模型

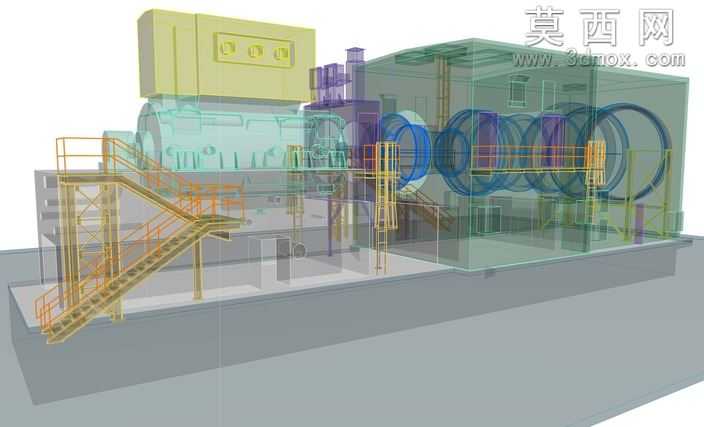

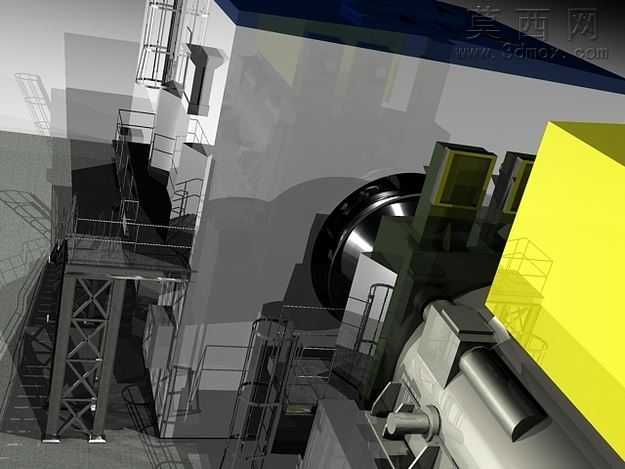

本模型为275MW等级燃气轮机发电机组的完整三维建模成果，建模过程严格遵循重型燃气轮机电站的实际布局逻辑，完整还原了机组从进气端到排气端的全流程结构，同时包含配套的厂房操作平台、检修梯道、附属设备舱等配套设施。建模阶段首先依据燃气轮机发电机组的实际尺寸比例搭建整体装配骨架，将整套系统划分为压气机段、燃烧室段、透平段、发电机舱、励磁系统、附属管廊、操作检修平台七大模块分别进行精细化建模，确保各模块之间的装配公差符合实际工业设计要求，各连接法兰、检修口、吊装点位的位置完全匹配真实设备的设计规范。材质渲染阶段针对不同部件的物理属性进行了区分设置：主机壳体采用半透明磨砂工程材质，可直观展示内部转子、叶片、燃烧室等核心部件的排布逻辑；钢结构梯道与操作平台采用哑光金属材质还原工业钢结构的真实质感，表面添加了轻微的磨损纹理与防滑纹路细节；顶部控制箱体采用哑光黄工业漆材质，还原电站设备的标准涂装特征；管道系统根据介质类型区分了蓝、紫等不同标识色，符合工业管道的色标规范。结构设计上完整呈现了燃气轮机与发电机的同轴连接结构，清晰展示了从进气过滤、压缩燃烧、透平做功到发电机输出电能的完整动力传递路径，同时还原了平台的多层梯道布局、护栏结构、设备检修预留空间，将整套重型发电装备的工业设计逻辑完整呈现。模型在保证整体装配精度的同时，对核心部件的细节进行了合理优化，既能够直观展示整套机组的布局逻辑，也可用于电站布局演示、设备结构教学、运维方案模拟等场景，通过半透明壳体与实体结构结合的展示方式，让观看者可以同时掌握设备外部布局与内部核心结构的排布关系，清晰理解重型燃气轮机发电机组的工作原理与结构组成。
