轮式简易金属探测移动机器人结构

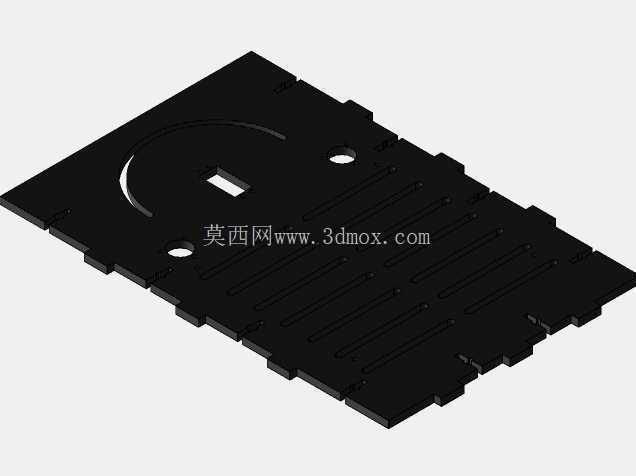

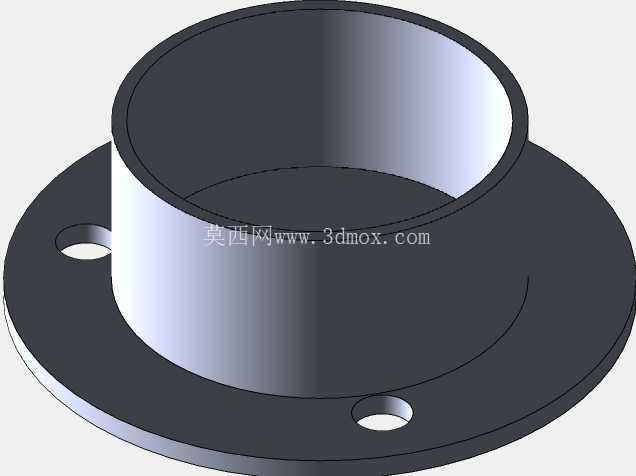

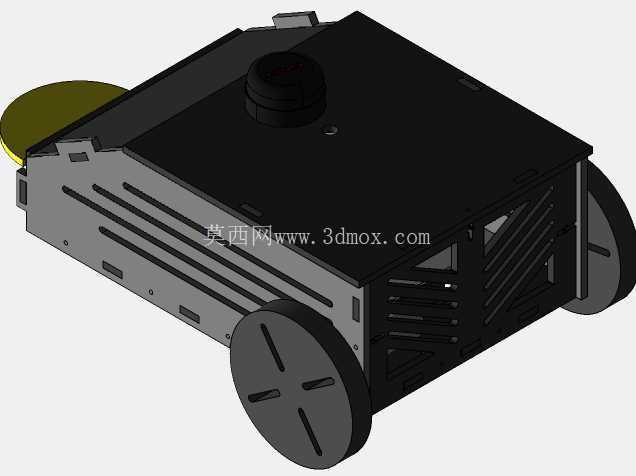

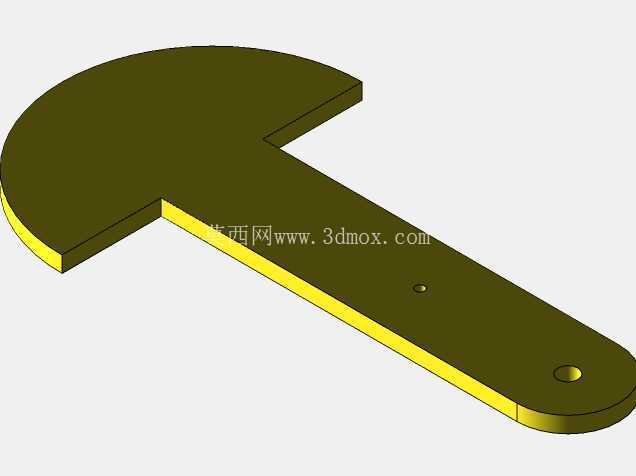

　　这款轮式移动探测设备的结构设计，核心围绕狭小空间内的金属异物排查场景展开，日常可覆盖厂区管道巡检、老旧建筑墙体埋线探测、户外浅层地下金属遗留物排查、生产车间物料金属杂质筛查等多类作业需求，相比手持探测设备，它能替代作业人员进入低矮、存在磕碰风险的区域完成连续探测，减少人员弯腰作业的疲劳度，也能避免狭窄空间内人员无法进入导致的探测盲区。从结构布局来看，整机采用上下分层的盒式承载设计，上层壳体预留了探测传感模块的安装位，顶部的凸起结构为探测探头的固定座，可根据实际探测精度需求更换不同灵敏度的探测线圈组件，安装位周边做了沉台设计，能避免探头突出壳体过多在移动过程中被障碍物剐蹭。

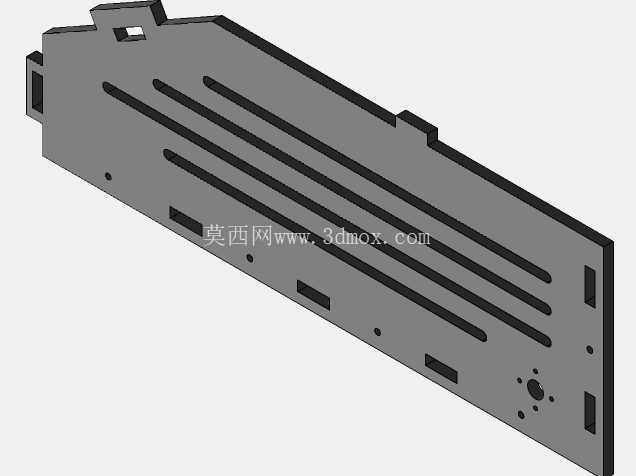

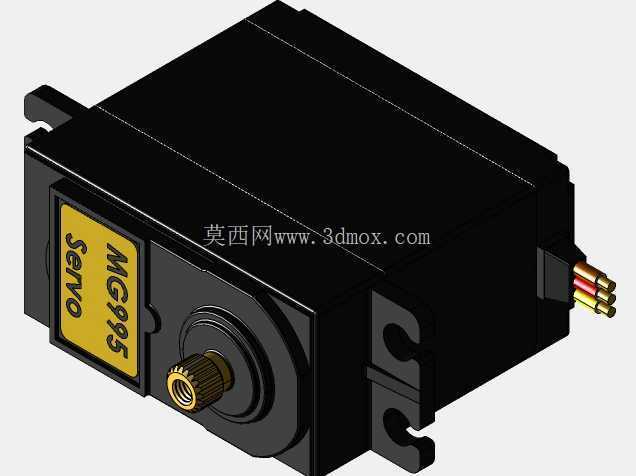

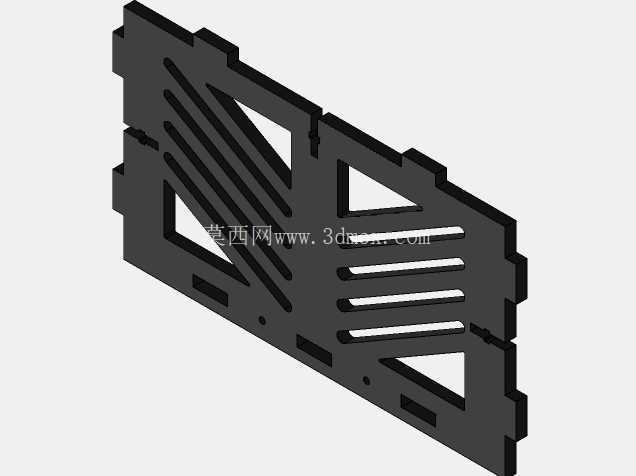

　　底盘部分采用双侧轮独立驱动的布局，两侧驱动轮直接固定在减速电机输出轴上，轮体表面做了十字开槽的防滑结构，能在水泥地面、硬质土路、环氧地坪等常见作业面保持足够的抓地力，前端预留的辅助支撑轮采用低摩擦的圆弧接触面，可在跨越细小缝隙、小高度凸起时保持机身平稳，不会出现卡滞或侧翻的情况。机身侧面的格栅结构并非装饰设计，而是兼顾内部电路散热与壳体减重的双重作用，格栅的开槽方向顺着设备前进方向排布，移动过程中气流可顺着槽体进入内部带走驱动电路、探测模块工作产生的热量，同时槽体的宽度做了严格限制，能避免作业过程中细小碎屑、铁丝等杂物进入壳体内部损坏电路。

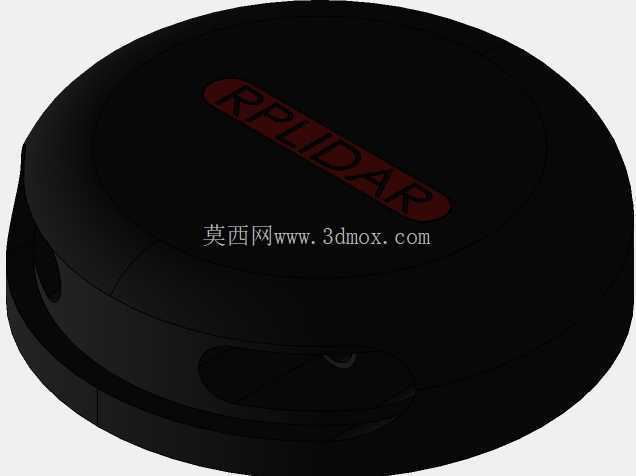

　　壳体的拼接采用卡槽加螺丝固定的方式，所有拼接边都做了止口设计，日常在多尘环境下作业时，能阻挡大部分浮尘进入设备内部，后期维护时只需拆开侧边的固定螺丝就能打开壳体，完成电池更换、模块调试等操作，不需要拆解整个轮系结构。从安装边界来看，整机的宽度控制在常规巡检通道的最小通行宽度以内，可顺利通过30厘米宽度的狭窄通道，机身高度控制在12厘米以内，能进入设备底部、低矮管沟等人员无法直身进入的区域，轮轴的安装位置做了偏心调整，使得整机的重心落在前后轮的支撑中心范围内，即使在15度的倾斜坡面上移动也不会出现倾翻。驱动轮的安装座采用可微调的结构，更换不同直径的轮体时，只需调整安装座的固定位置就能保持底盘离地间隙一致，适配不同的作业路面情况，比如在碎石较多的路面作业时可更换大直径轮体提升离地间隙，在平整室内作业时可更换小直径轮体降低整机重心提升移动稳定性。设备前端预留了传感器拓展安装位，除了基础的金属探测模块外，还可加装避障传感器、小型摄像模块，拓展设备的自主避障、画面回传功能，不需要额外在壳体上打孔改造，所有拓展接口的走线都通过壳体内部的预留线槽排布，避免线束外露被障碍物勾挂。

　　在结构强度设计上，壳体采用薄板弯折加内部加强筋的布局，在控制整机重量的前提下，能承受日常作业中的轻微磕碰，顶部壳体可承受不超过5千克的瞬时压力，即使上方有细小杂物掉落也不会损坏内部的探测模块。轮系的传动部分没有额外增加传动齿轮，驱动电机直接连接轮体，减少了传动环节的能量损耗，也降低了后期的维护成本，没有易损的传动齿轮需要定期更换。电池仓设置在机身底部的重心位置，更换电池时不需要翻开上层壳体，只需打开底部的仓盖就能完成操作，同时电池的重量能进一步压低整机重心，提升移动过程中的稳定性。探测模块的走线采用屏蔽层包裹，避免驱动电机工作时的电磁信号干扰探测精度，模块的固定座做了减震设计，轮体经过颠簸路面产生的震动不会直接传递到探头上，减少误报的概率。
