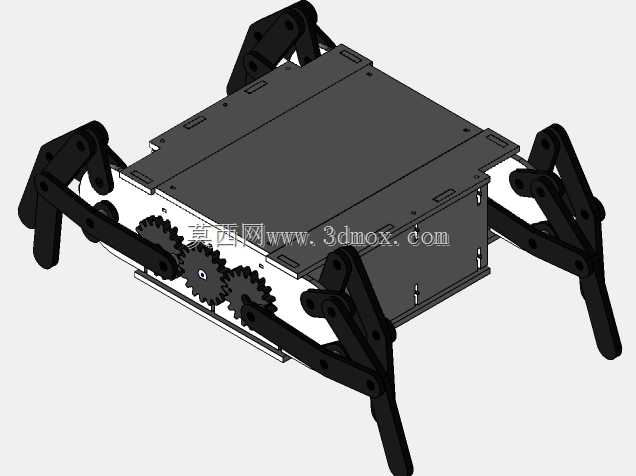

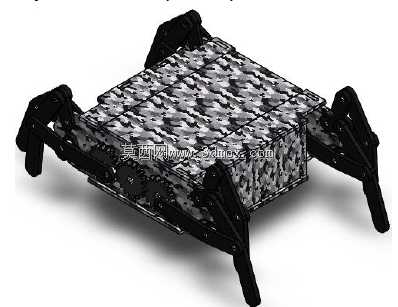

Klann连杆式多足行走机器人结构设计

　　这款基于Klann连杆机构开发的行走装置，核心是通过平面连杆的轨迹复现，模拟节肢动物的跨步运动逻辑，无需复杂的轮系或履带结构，就能在非平整铺装路面完成稳定移动，适配废墟搜救、管线巡检、野外地形探测这类轮式设备易打滑、易卡滞的作业场景。整套行走单元的设计逻辑围绕单自由度驱动展开，单组腿机构仅需一个旋转动力输入，就能通过连杆铰接点的尺寸约束，输出抬脚、前伸、落地、后蹬的完整步行动作，相比多舵机协同的足式机器人，大幅降低了控制逻辑复杂度与动力部件数量，也减少了故障点位，更适合长时间在无人值守的野外环境作业。从结构边界来看，单组腿机构的跨步高度可通过调整曲柄与摇杆的铰接孔位实现调节，常规配置下单步跨距可覆盖自身机身长度的六分之一，

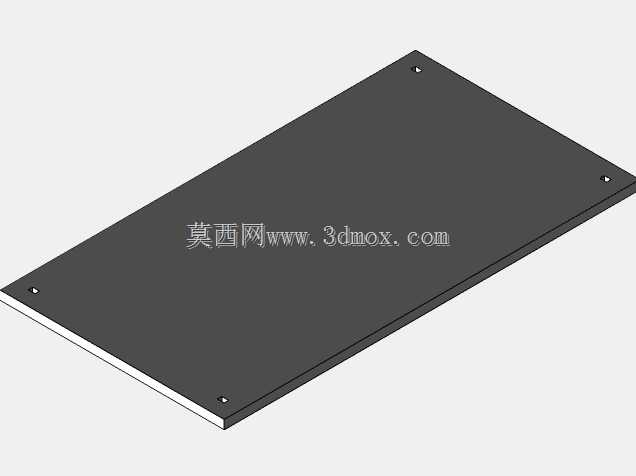

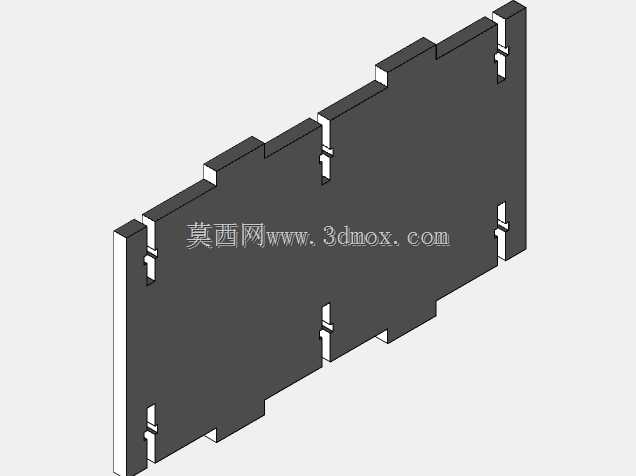

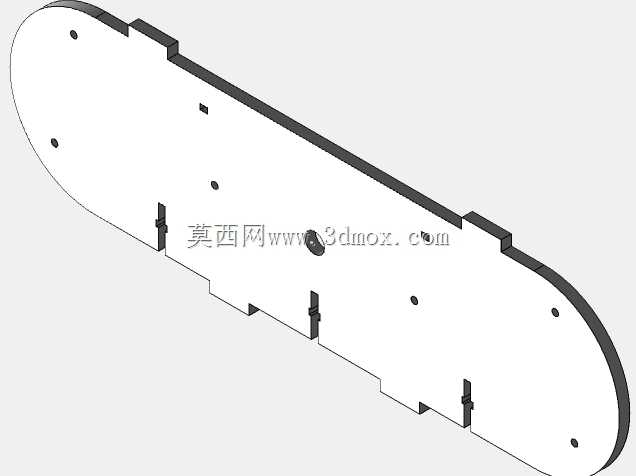

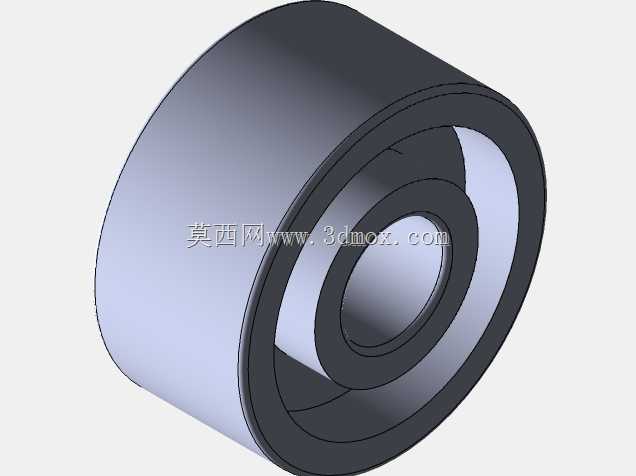

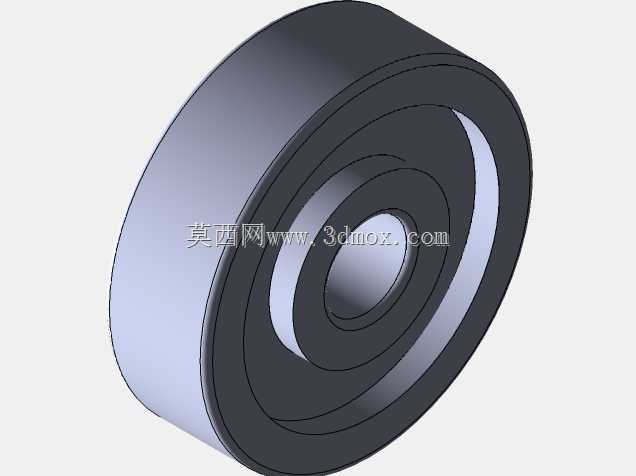

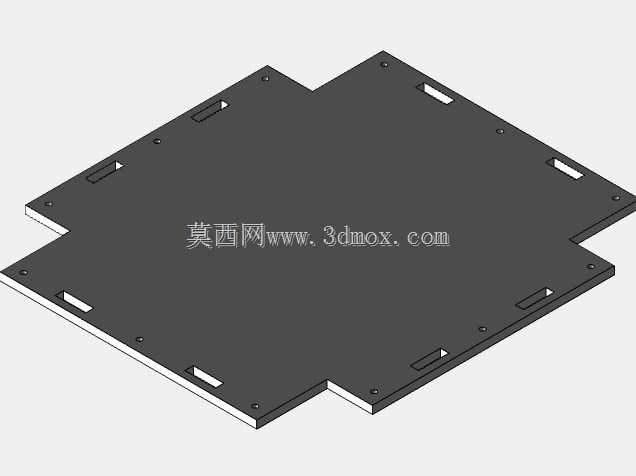

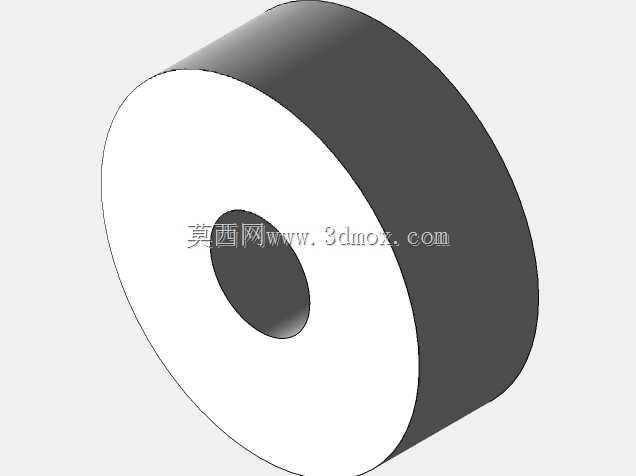

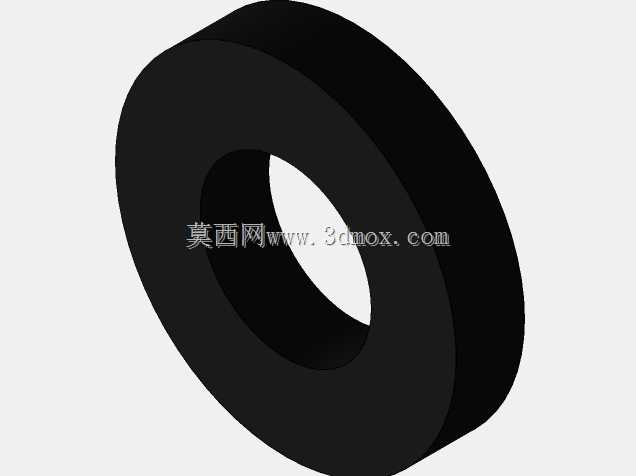

　　抬脚高度可达到足端总长度的四分之一，能够轻松越过不超过自身底盘高度三分之二的凸起障碍，跨越宽度不超过单步跨距二分之一的沟槽，机身整体的重心波动被控制在极小范围内，行走过程中不会出现明显的上下颠簸，可搭载重量不超过自身结构重量30%的探测传感器、采样模块等作业负载。设计过程中优先考虑了连杆铰接点的受力分配，所有转动副位置均预留了标准轴承的安装位，避免连杆直接摩擦产生的磨损间隙，保证长期运行后足端轨迹不会出现明显偏移；机身框架采用对称式布局，左右两侧的腿机构相位差设置为180度，行走过程中始终有至少两组足端接触支撑面，无需额外添加平衡配重就能维持静态稳定，不需要依赖复杂的姿态传感器做实时平衡调整。

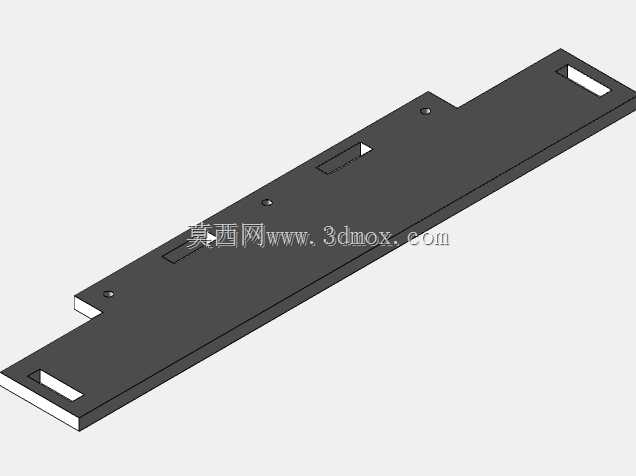

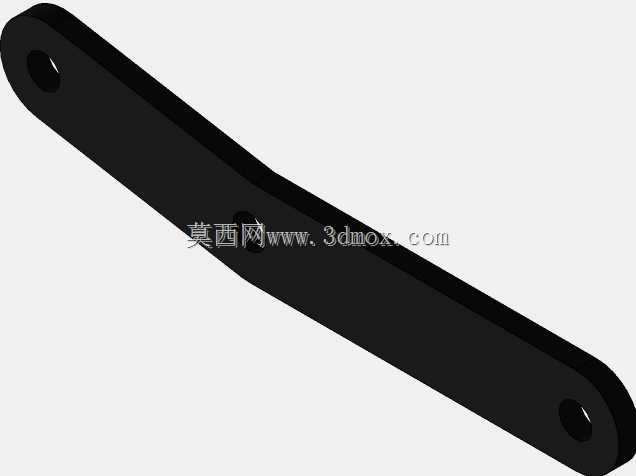

　　整套机构的所有连杆零件均采用等厚板材加工即可成型，无需复杂的曲面加工工序，加工成本低，装配时仅需通过销轴完成铰接，装配公差要求宽松，普通的机加工车间就能完成全套零件的加工与组装，适合作为小型移动作业平台的行走底盘，也可作为机械原理教学中连杆机构轨迹生成的演示教具，帮助学习者直观理解平面连杆机构的运动转化逻辑。在安装适配层面，动力输入轴的位置设置在机身中部，可直接适配标准的直流减速电机，无需额外添加传动换向结构，电机安装位预留了不同规格的安装孔距，可根据负载需求更换不同扭矩的动力单元，足端位置预留了防滑垫的安装槽，可根据作业地面材质更换橡胶、金属钉等不同材质的防滑端头，进一步提升复杂地面的抓附能力。
