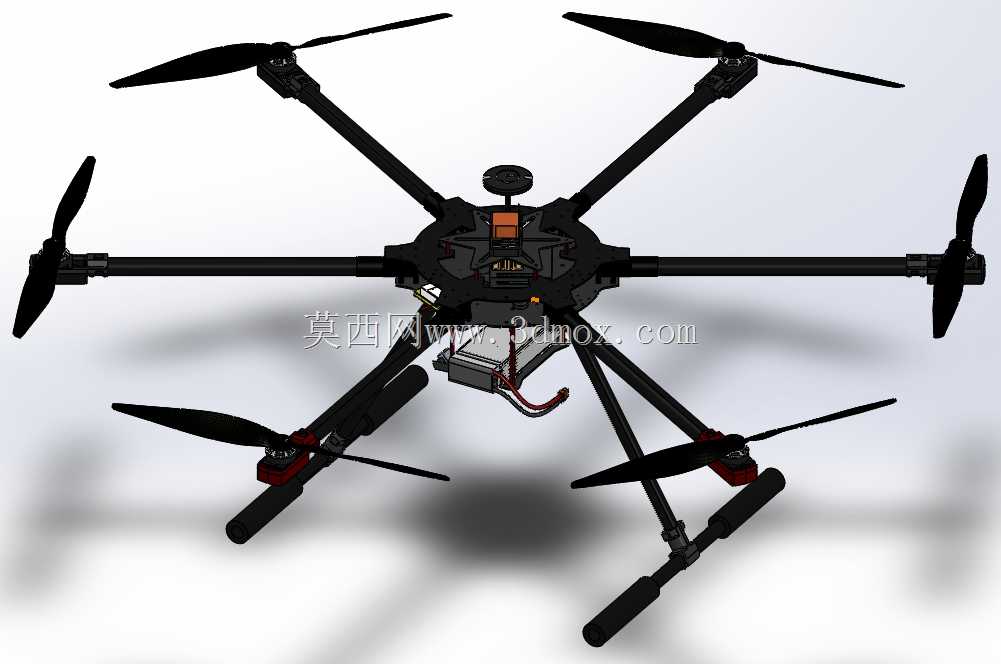

ZD1250型六旋翼无人机机架结构设计

　　这款六旋翼机架的设计，核心围绕工业级多旋翼飞行平台的实际作业需求展开，在结构布局上采用了中心对称的六机臂放射式排布，机臂展开后外接圆直径控制在1250mm级别，既保证了大载重下的升力冗余，也兼顾了作业转场时的收纳便利性——机臂与中心舱的连接位置预留了快拆锁紧结构，无需额外工具即可完成机臂的折叠或拆卸，收纳后整体尺寸可压缩至展开状态的40%左右，适配常规SUV后备箱的装载空间，满足外业测绘、电力巡检、农林植保等场景的频繁转场需求。中心舱作为整个机架的承载核心，采用上下分层的腔体设计，上层预留了飞控系统、GPS模块、数传天线的安装位，安装孔位兼容主流工业级飞控的固定尺寸，中心位置的凸起安装台专门对应GPS模块的安装需求，

　　保证模块远离电调、动力线的电磁干扰区域，提升飞行姿态解算的稳定性；下层腔体则规划了电池、任务载荷的挂载空间，电池仓设置了防滑绑带固定位与供电接口走线槽，可适配2块6S规格的动力电池并排安装，保证长航时作业的供电需求，载荷挂载点位于中心舱正下方的重心位置，预留了标准的减震球安装孔位，可直接挂载光电吊舱、测绘相机、播撒装置等常见任务设备，挂载点的承重冗余设计达到单架次最大起飞重量的1.5倍，避免机动飞行时载荷安装位出现结构形变。六根机臂采用等长等截面的碳纤维管材质，在保证结构强度的前提下尽可能降低自身重量，每根机臂末端的动力安装座预留了标准电机的安装孔位，适配常见的35-40系列无刷电机，安装座与机臂的连接位置做了角度预偏设计，

　　抵消电机转动带来的反扭矩影响，提升飞行过程中的姿态稳定性；机臂靠近中心舱的位置集成了电调安装槽，电调走线可直接沿机臂内部的走线腔通入中心舱，避免线材外露带来的风阻增大与线材磨损问题，同时电调安装位紧贴机臂管壁，可借助碳纤维材质的导热性辅助电调散热，降低大负载飞行时电调的过热风险。起落架部分采用了分体式的高脚架设计，两根纵向起落架杆通过快拆结构固定在中心舱下方，起落架高度预留了足够的下方空间，保证挂载的任务设备在起降过程中不会与地面发生剐蹭，起落架底部采用弧形的防滑耐磨脚撑，接触地面的位置做了加宽处理，在不平整的野外场地起降时可提供足够的支撑稳定性，避免侧翻风险。从结构受力角度来看，整个机架的受力路径经过了专门优化，

　　机臂传递的升力载荷通过中心舱的放射状加强筋均匀分散到整个中心盘结构，避免局部应力集中导致的结构断裂，中心盘采用高强度工程材质一体成型，关键受力位置预埋了金属螺纹衬套，反复拆装也不会出现滑牙问题。在实际作业场景中，这款机架可适配不同的任务载荷完成对应作业：挂载测绘相机与RTK模块时，可完成小范围的地形测绘、工程建模作业，六旋翼的布局相比四旋翼拥有更强的抗风能力，在6级风的野外环境下仍可保持稳定的悬停精度，保证测绘数据的采集质量；挂载光电吊舱时，可完成电力线路巡检、河道巡查、应急搜救等任务，充足的动力冗余可保证吊舱转动调整视角时，机架不会出现明显的姿态晃动，保证画面采集的稳定性；挂载播撒或喷撒装置时，可完成小面积的农林植保、消杀作业，大轴距带来的桨盘面积提升，可保证下洗气流足够覆盖作业幅宽，提升作业效率。设计过程中也充分考虑了日常维护的便利性，所有易损位置的连接结构都采用标准化的紧固件，无需特殊工具即可完成机臂、起落架、动力座的更换，走线腔的预留空间足够容纳不同规格的线材，改装升级时无需对机架结构进行二次切割打磨，降低用户的改装成本。
