适配7寸四轴飞行器的双红外泛光灯安装支架

这款支架的设计初衷，是解决小尺寸穿越机夜间飞行时的补光安装痛点，针对7英寸规格的Lumenier QAV-R 2机型做了完全适配的结构开发，核心服务于夜间飞行、暗光环境航拍、夜间搜救作业这类需要机载补光的场景。很多飞手在夜间作业时，往往会用扎带直接把泛光灯绑在机臂上，不仅容易在飞行震动中出现移位、松脱，还会因为灯体角度无法固定导致补光区域偏移，甚至遮挡飞控的GPS天线或者图传天线，引发飞行故障，这款支架就是针对这些实际使用中的问题做的定向结构优化。

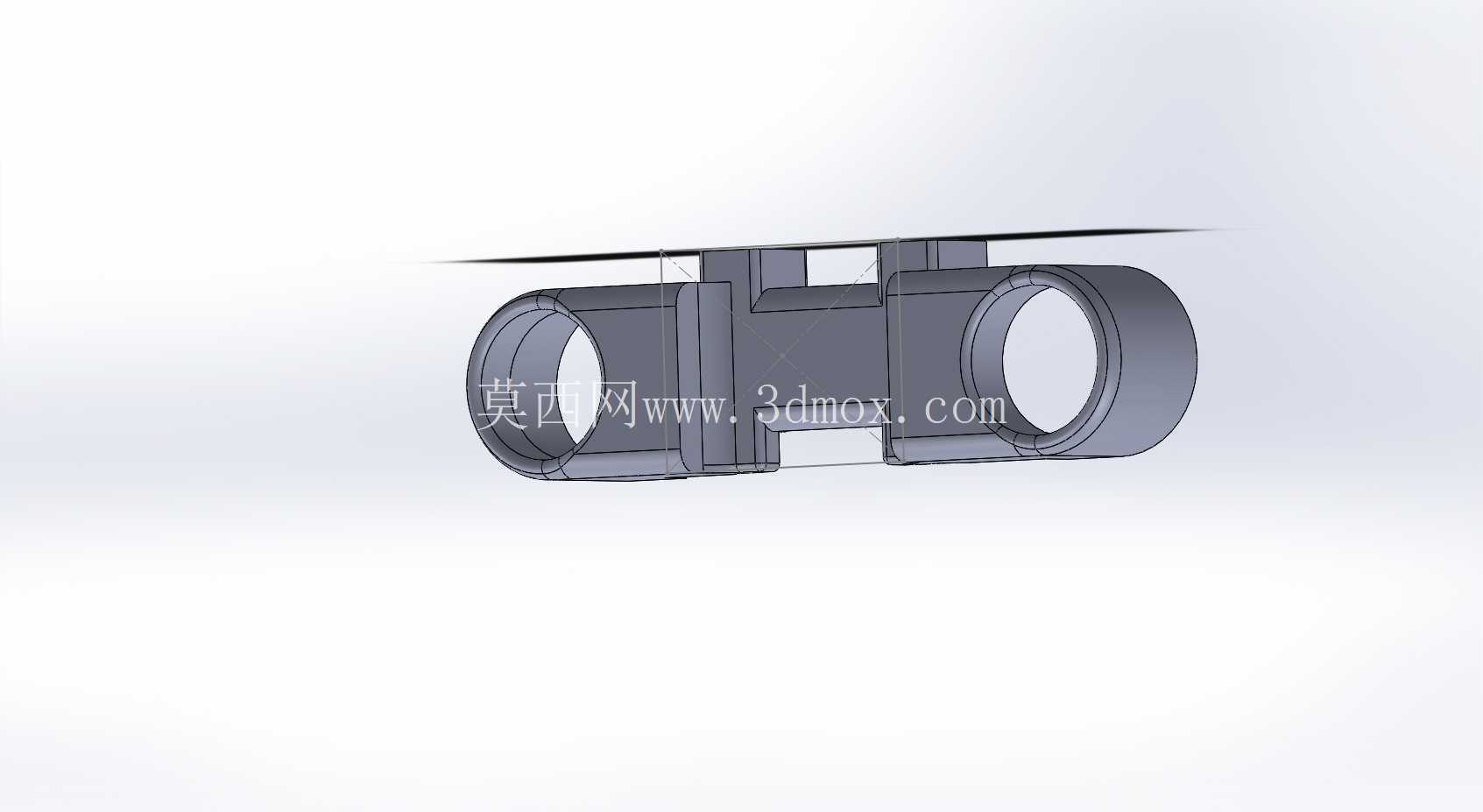

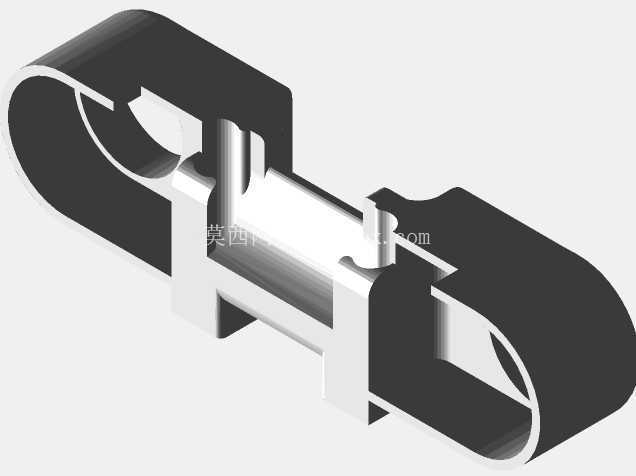

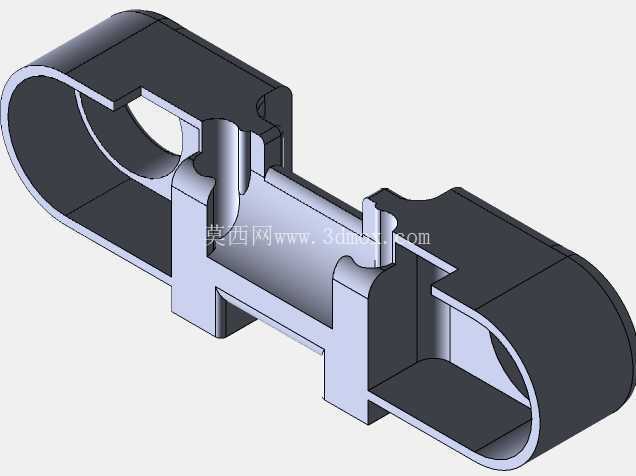

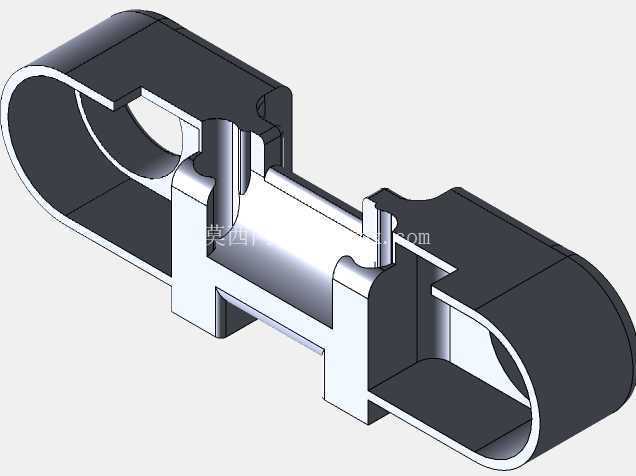

从安装边界来看，支架的核心安装基准是两个固定螺柱的中心间距，严格控制在29毫米，和目标机型的机身预留安装孔位完全匹配，不需要对原有机身做任何打孔、切削改装，直接用对应规格的螺丝就能完成固定，不会破坏原有机身的结构强度。支架整体采用对称式的两端抱装结构，两端的环形卡槽分别对应机身两侧的碳管安装位，卡槽的内径和目标机型的机臂碳管外径完全契合，安装后支架和碳管之间没有多余的旷量，配合螺柱锁紧之后，能把飞行过程中电机产生的高频震动直接传导到机身主结构上，避免支架自身产生共振导致灯体抖动，影响补光效果。

功能设计上，支架中间的承载位专门预留了双泛光灯的安装空间，两个灯位的安装面做了5度的下倾角度设计，这个角度是经过实际飞行测试确定的——当飞行器处于平飞姿态时，灯光的照射中心刚好落在飞行器前方3-5米的飞行路径上，既不会因为角度太高导致光线直射镜头产生眩光，也不会因为角度太低导致近处过曝、远处补光不足。支架的中间位置还做了镂空的减重槽，在保证结构强度的前提下尽可能降低自身重量，毕竟对于小尺寸四轴飞行器来说，每增加1克的重量都会影响续航时间和飞行机动性，镂空设计同时也能给灯体的背面留出散热空间，避免长时间点亮时灯体的热量堆积在支架和机身之间，烫坏机身的PCB板或者线材。

结构细节上，支架的所有棱边都做了R1.5的圆角处理，一方面是避免安装时锋利的边缘割伤飞手的手或者损坏线材，另一方面也能减少飞行过程中的风阻，小尺寸飞行器在高速飞行时，突出的尖锐棱边会产生不必要的紊流，影响飞行稳定性，圆角处理能有效降低这部分影响。支架的壁厚做了差异化设计，安装螺柱的位置壁厚加厚到2.5毫米，保证螺丝锁紧时不会出现柱体断裂的问题，而灯体承载面和外侧的环形卡槽位置，壁厚控制在1.5毫米，在满足结构强度要求的前提下尽可能减重。两端的环形卡槽上还预留了0.2毫米的安装间隙，配合碳管安装时的防滑胶垫，既能保证安装时可以顺利卡入碳管，又能在锁紧之后提供足够的抱紧力，不会在大机动飞行、急停急转的时候出现支架转动移位的问题。

实际使用场景中，这款支架除了搭载双红外泛光灯之外，也可以根据作业需求替换成同安装孔位的可见光补光灯、运动相机固定座或者信号增强天线，只要安装孔位匹配29毫米的螺柱间距，都可以直接固定，具备一定的扩展适配性。针对夜间搜救场景，支架的固定结构能保证灯体在长时间飞行、穿越树丛等复杂环境时不会脱落，补光角度稳定，能给飞手提供清晰的前方视野；针对夜间航拍场景，下倾的固定角度不需要飞手在飞行过程中反复调整灯的角度，只要专注于飞行控制和镜头取景即可，降低夜间飞行的操作难度。
