四旋翼小型航拍作业无人机结构设计

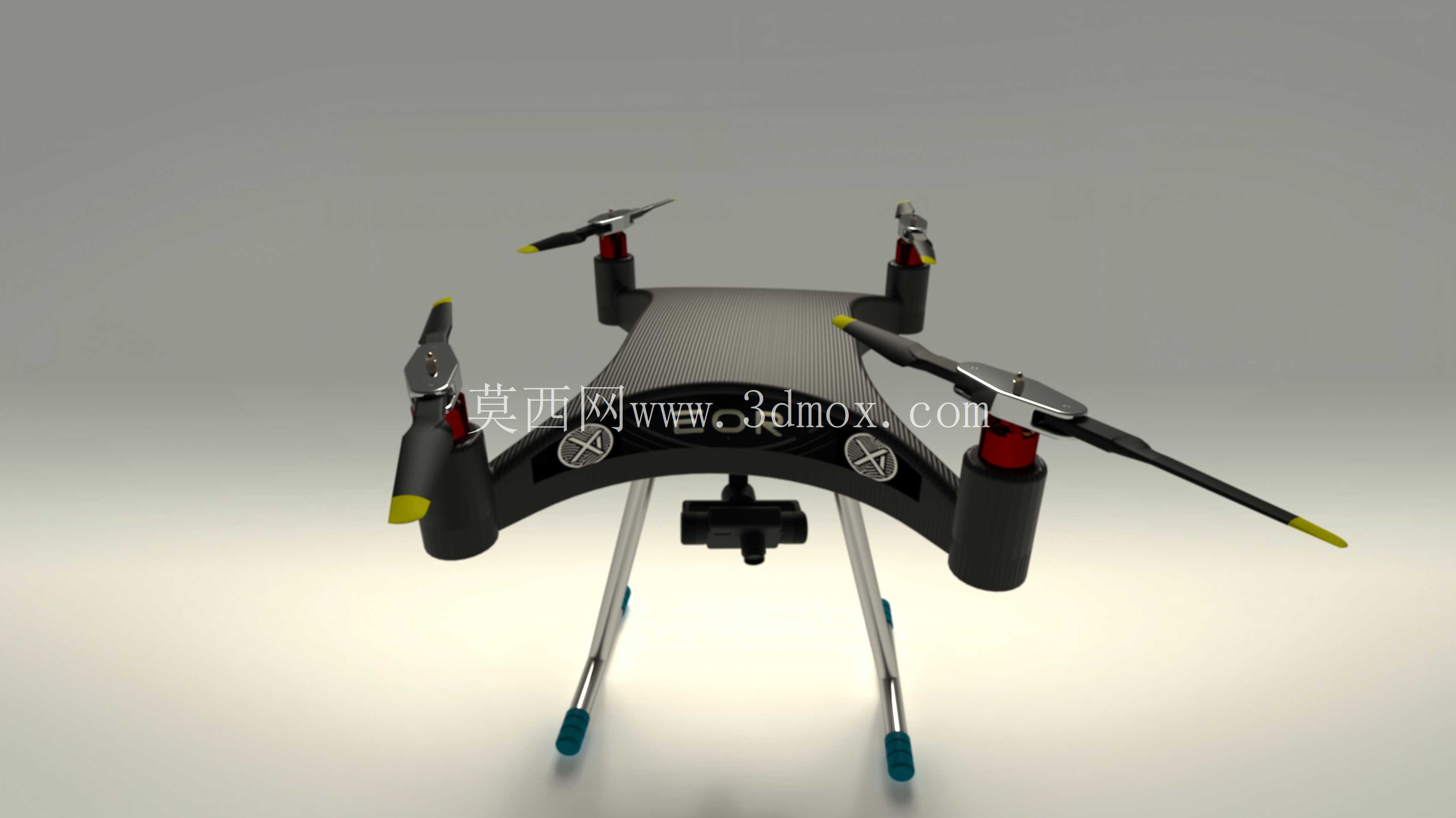

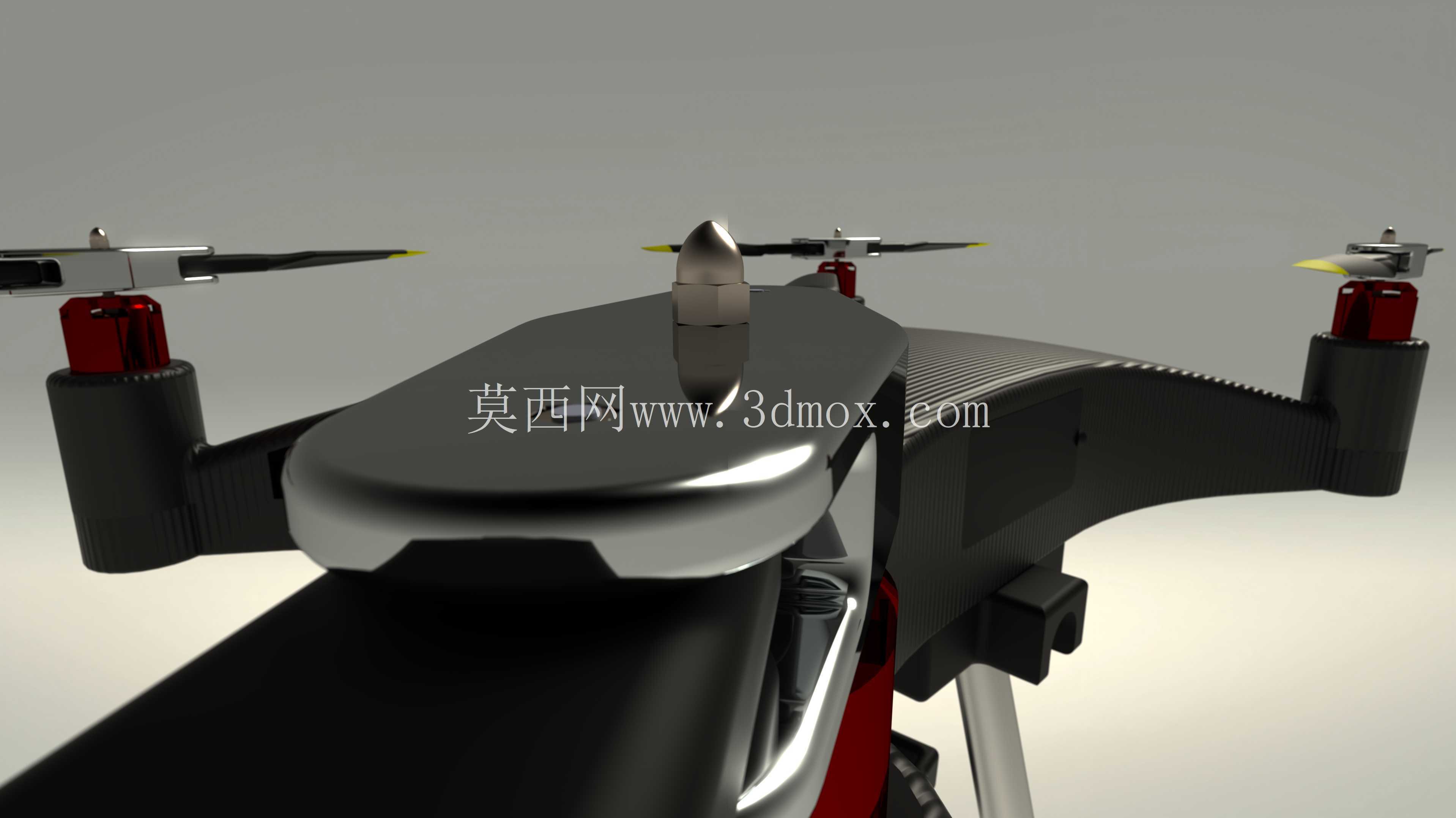

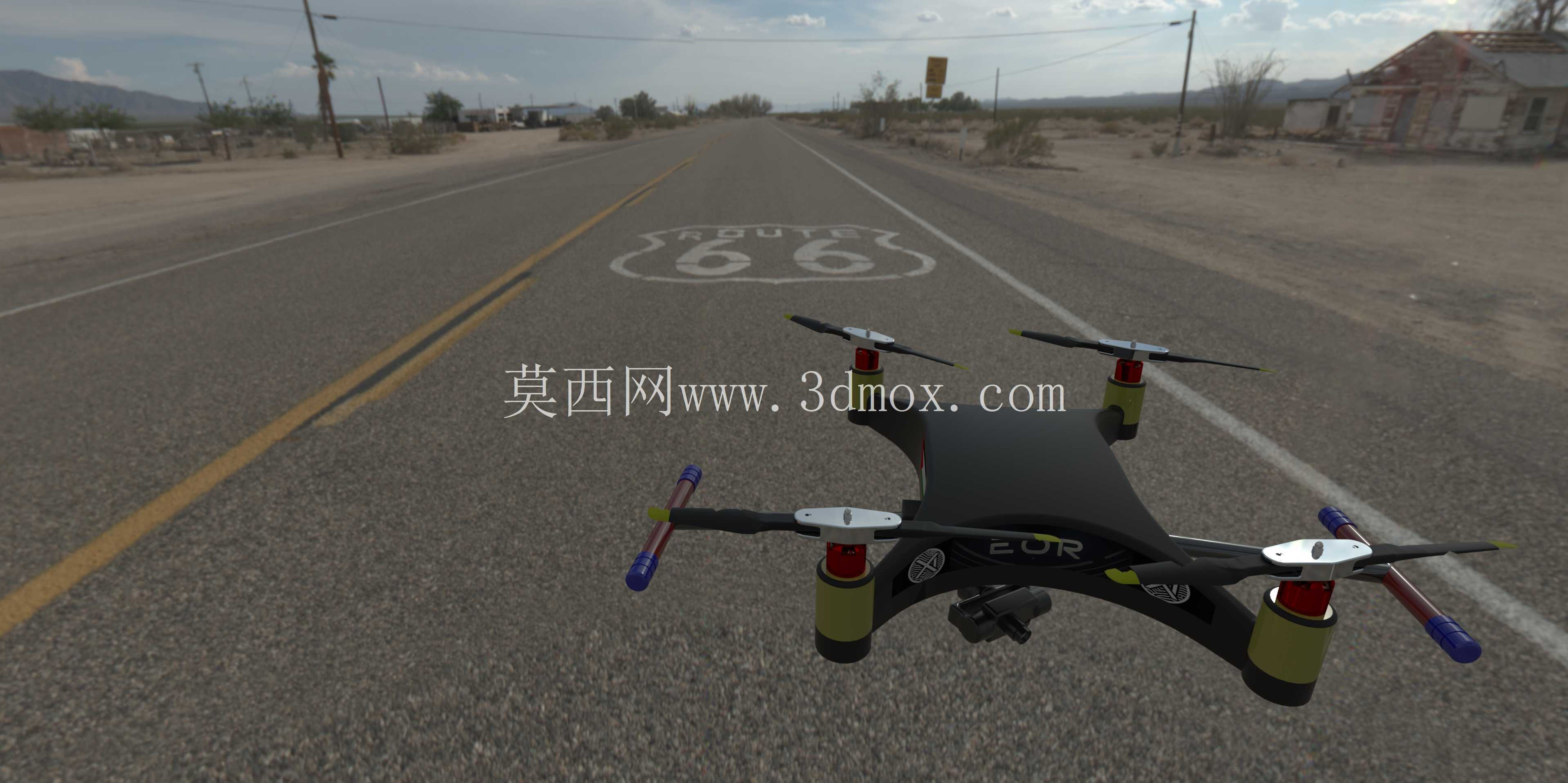

　　这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际场景展开，日常可用于小范围场地巡检、近地航拍取景、轻量载荷短途投送这类场景，区别于大载重工业级无人机，整体定位偏向便携灵活的轻量作业需求，在结构设计上优先平衡了飞行稳定性与收纳便携性的矛盾点。从机身主体结构来看，上盖采用弧形曲面一体化设计，并非单纯为了外观造型，曲面结构能够在飞行过程中引导气流顺滑通过机身上方，减少平飞状态下的紊流干扰，同时曲面壳体的抗扭刚度比同厚度平板结构高出近四成，在降低机身自重的前提下，能够抵御飞行过程中产生的结构形变，避免机臂位置因为振动出现偏移，影响旋翼的动平衡精度。

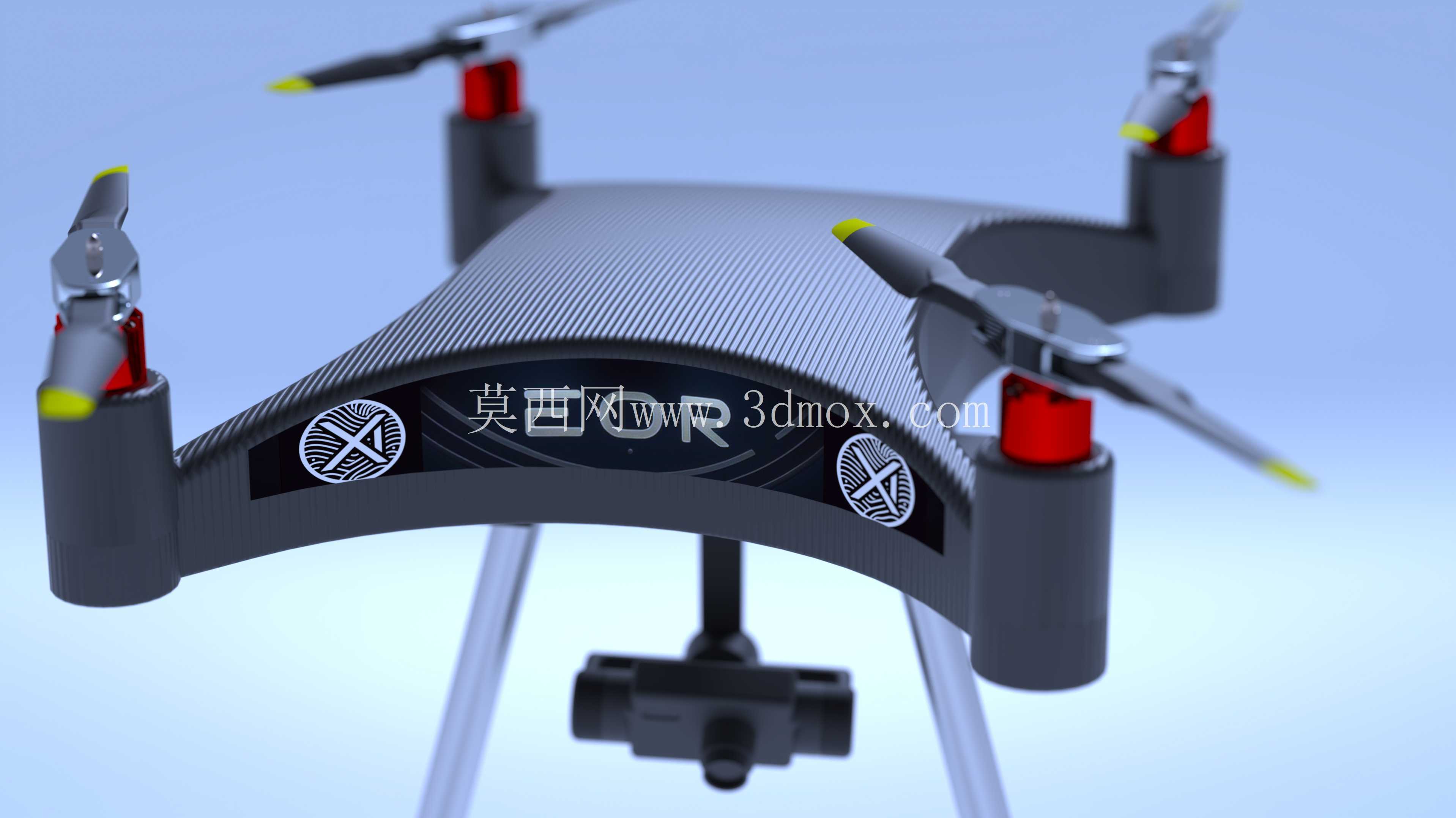

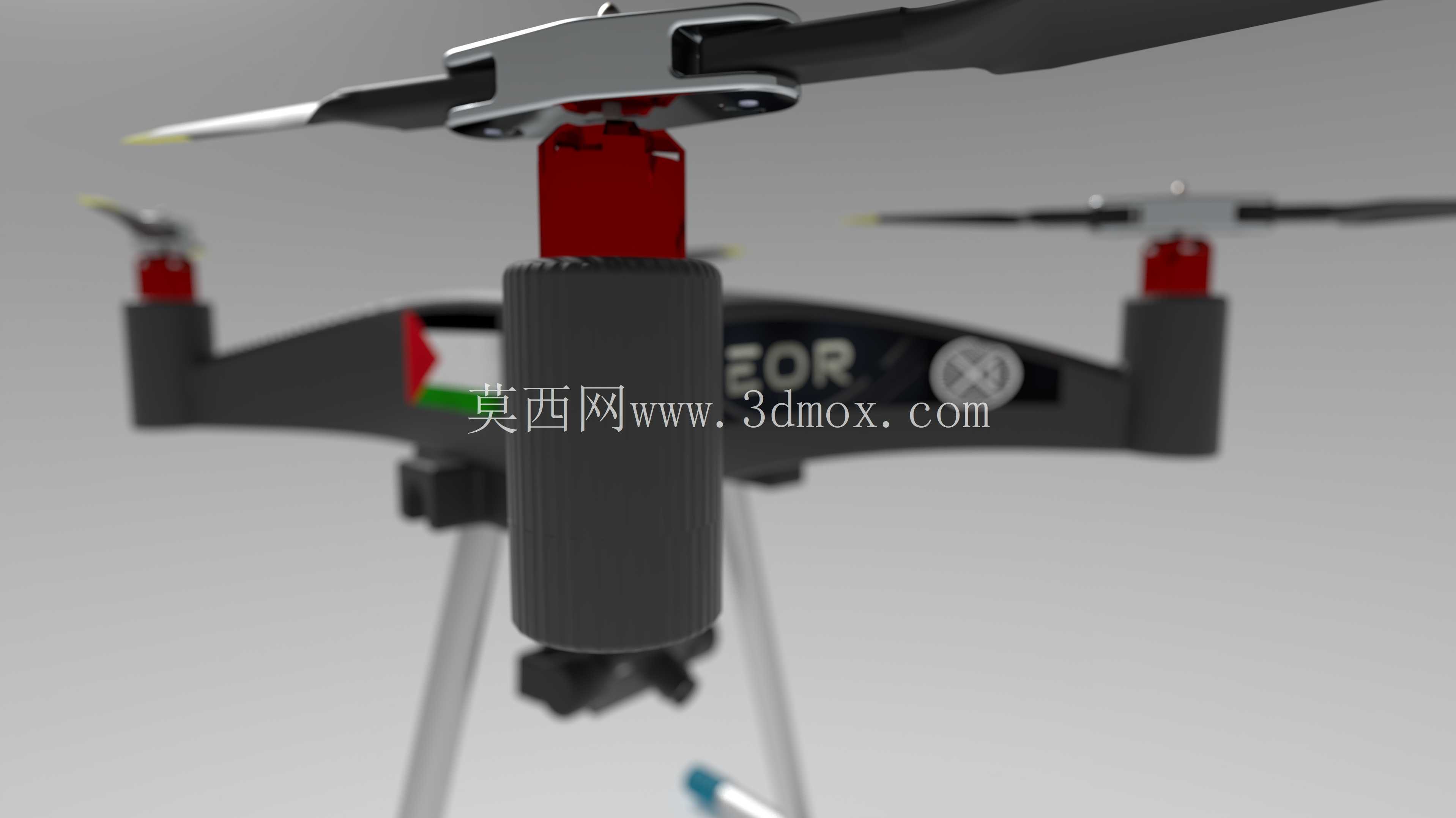

　　四个机臂采用与机身主体一体化衔接的布局，没有采用折叠机臂的铰接结构，这一设计取舍是为了消除铰接间隙带来的振动累积问题，毕竟轻量无人机的旋翼转速较高，哪怕0.1毫米的铰接间隙，在高频振动下都会被放大，导致飞行姿态出现无规律抖动，影响航拍画面的清晰度，一体化机臂的结构共振频率经过调校，避开了旋翼常用转速区间的振动频率，从结构根源上降低共振概率。旋翼端的动力安装座采用柱状凸起结构，将电机安装位置抬升一定高度，一方面让旋翼桨叶的旋转平面与机身主体保持足够安全距离，避免大机动飞行时桨叶擦碰机身结构，另一方面抬升的安装座能够让下洗气流更顺畅地向下导出，减少机身对气流的遮挡，提升动力利用效率，桨叶尖端的醒目标识设计，是为了在目视飞行过程中能够清晰观察桨叶旋转状态，及时判断转速异常，也能在低空作业时提醒周边人员注意避让，避免近距离接触高速旋转的桨叶。机身下部预留了通用载荷安装位，采用快拆式挂接结构，能够根据不同作业场景更换搭载模块，比如航拍场景下挂载轻量化摄像模块，巡检场景下可更换小型传感模块，挂点位置设置在机身重心正下方，避免挂载载荷后出现重心偏移，影响飞行姿态控制的响应精度，起落架采用细杆式支撑结构，在保证降落支撑强度的前提下，尽可能缩小结构截面，减少对下洗气流的阻挡，同时起落架的高度经过测算，能够保证挂载模块在降落时不会直接接触地面，预留足够的安全间隙，避免起降过程中磕碰损坏搭载设备。

　　从安装边界来看，四个旋翼的旋转圆周没有超出机臂端点的安全范围，机身整体外轮廓没有尖锐凸起结构，在日常收纳或者转场携带时，不会剐蹭携带包具或者周边物品，机身表面的标识区域采用凹陷式设计，标识粘贴后不会突出机身表面，避免飞行过程中标识边缘起翘影响气动特性。结构设计过程中，针对不同部件的受力特性做了材料分配，机身主体曲面部分采用兼顾韧性与强度的轻质材料，机臂与动力安装座衔接位置做了局部加厚处理，应对电机运转产生的持续振动载荷，起落架部位选用带有一定形变能力的材料，能够在硬降落时吸收部分冲击能量，避免冲击力直接传递到机身主体或者挂载的设备上。

　　在实际作业场景中，这类轻量四旋翼飞行器对起降场地的要求很低，不需要专用的起降平台，平整的硬质地面就可以完成起降，灵活度远高于固定翼飞行器，适合在建筑密集的城区、植被较多的郊野小范围区域执行作业任务，飞行过程中姿态调整响应速度快，能够完成悬停、慢飞、小半径转向这类精细飞行动作，满足近景作业的精度要求。结构上没有多余的冗余设计，每一处外形设计都对应实际的功能需求，没有为了造型增加不必要的结构凸起，尽可能降低飞行过程中的风阻，同时也减少了3D打印或者小批量加工时的支撑结构用量，降低加工制作的难度，部件之间的衔接位置都做了圆角过渡处理，避免应力集中导致的结构断裂问题，尤其是机臂与机身衔接的根部位置，是飞行过程中受力最大的区域，做了渐变式的加厚过渡，分散应力传递路径，提升长期使用的结构寿命。
