固定翼低空侦察无人机结构设计

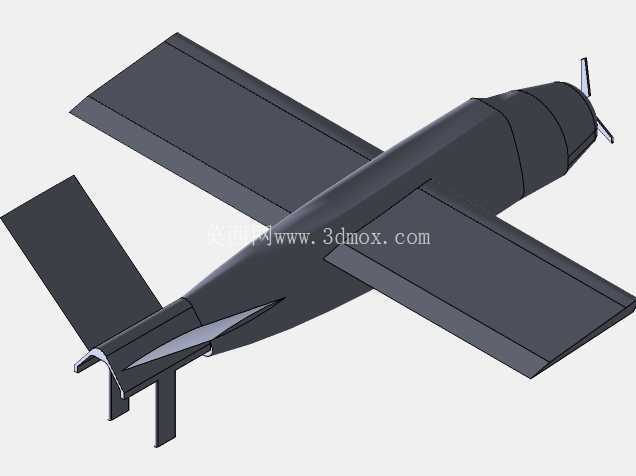

　　这款固定翼构型的无人飞行器，在结构设计阶段优先考虑了低空低速作业场景下的气动效率与结构可靠性，整体采用上单翼布局，机翼与机身的连接位置经过反复调整，能够在低速飞行时提供足够的升力冗余，同时降低侧风环境下的飞行姿态扰动，适配小范围航测、边境巡检、农林作业监测这类需要长时间低空巡航的任务场景。机身主体采用流线型修形设计，从机头位置的动力舱段到机尾的尾翼连接段，截面平滑过渡，尽可能减少飞行过程中的压差阻力，机头位置预留的螺旋桨安装位，匹配常规活塞式动力系统的安装边界，动力输出轴与机身中轴线保持同轴度公差在合理范围内，避免飞行过程中出现不必要的振动传递到机身结构，影响机载传感器的工作稳定性。

　　尾翼部分采用常规平尾加垂尾的构型，平尾安装位置略低于机翼下沿，能够有效避开机翼下洗气流的干扰，保证俯仰操纵的响应灵敏度，垂尾的后掠角度经过气动仿真验证，在侧风飞行时能够提供足够的方向安定性，尾翼与机身的连接段做了局部加强设计，能够承受机动飞行时的气动载荷，避免结构出现应力集中导致的疲劳损伤。机翼采用矩形平直翼构型，加工难度低，结构强度冗余充足，机翼的翼型选择了低速升阻比表现优异的平凸翼型，在巡航速度下能够保持较高的升阻比，延长单次作业的续航时间，机翼与机身的连接结构设计为快拆形式，方便外场作业时的快速转运与组装，不需要复杂的调试工具即可完成机翼的安装与拆卸，降低外场作业的准备时间。

　　从安装边界来看，机身中段预留了足够的机载设备安装空间，能够容纳飞控系统、电池组、任务载荷模块，设备舱的开口位置设置在机身腹部，方便设备的安装调试与维护，同时设备舱的重心位置与整机气动重心保持匹配，避免加装不同任务载荷时出现整机重心偏移超出允许范围的情况，影响飞行安全。起落架部分采用后置尾撑式布局，结构简单重量轻，能够在简易平整场地完成起降作业，不需要专用的跑道设施，适配野外作业的起降条件，起落架的结构强度经过校核，能够承受正常起降过程中的冲击载荷，同时不会额外增加过多的结构重量，影响整机的有效载荷能力。

　　在结构细节设计上，所有的气动面边缘都做了倒角修形，避免尖锐边缘带来的气流分离问题，机身表面的蒙皮分块位置尽可能对齐气流流向，减少蒙皮接缝带来的附加阻力，操纵面的舵机安装位置隐藏在机翼与尾翼的内部结构中，既能够保护舵机不受外界环境干扰，也能够减少外露部件带来的气动阻力。整机的结构重量分配经过多轮迭代优化，动力系统、电池组这类重量较大的部件都布置在整机重心附近，减少飞行过程中转动惯量过大带来的操纵迟滞问题，保证飞行操纵的响应速度能够满足低空作业时的机动需求，遇到突发障碍时能够及时调整飞行姿态规避风险。针对不同的任务场景，这款无人机的机翼下方预留了可选的任务挂点，能够根据作业需求搭载小型摄像设备、植保喷洒模块或者其他轻量化任务载荷，挂点的位置经过重心匹配计算，搭载载荷后不会对整机的飞行平衡造成明显影响，不需要额外调整配重即可正常执行飞行任务。
