1:20比例59式坦克炮塔驱动齿环结构

　　这套齿环结构是缩比坦克模型炮塔回转系统的核心传动部件，主要应用于小比例遥控仿真坦克模型的炮塔动力传输场景，承担炮塔周向回转的动力传递、回转支撑定位功能，适配8通道遥控操作的仿真坦克模型改装与自制需求。在实际模型运行过程中，该部件需要匹配驱动电机的输出扭矩，将电机的旋转动力通过齿啮合传递至整个炮塔总成，实现炮塔的左右转向动作，同时要兼顾仿真外观的还原度，不能破坏坦克炮塔座圈位置的外观比例协调性。从结构设计逻辑来看，最初的方案采用独立电滑环外置安装的形式，电滑环整体布置在炮塔底座上方的舱内空间，不仅挤占了炮塔内部原本预留的音效模块、电池、舵机的安装位置，还导致炮塔整体重心上移，模型行进间转向时炮塔容易出现晃动，影响仿真行驶的稳定性。针对这个问题，设计时重新梳理了炮塔座圈的空间边界，发现原电滑环与炮塔底座内壁之间存在一圈环形闲置空间，完全可以将大直径回转齿环与电滑环安装座做集成化设计，把齿环的内圈空间预留出来容纳电滑环组件，不需要额外占用炮塔上部的有效安装空间。齿环的齿形采用标准直齿圆柱齿设计，啮合间隙控制在0.1mm到0.15mm之间，既可以避免小比例零件加工误差导致的卡滞问题，也能减少转向动作的回差，保证遥控操作时炮塔转向的跟随精度，不会出现转向指令发出后炮塔滞后动作、或者转向角度偏差过大的问题。

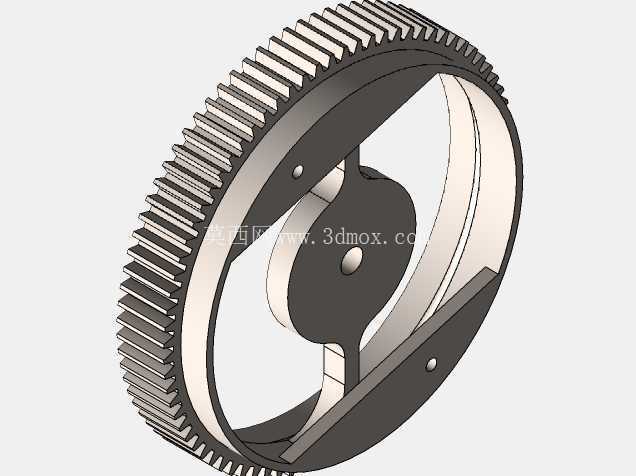

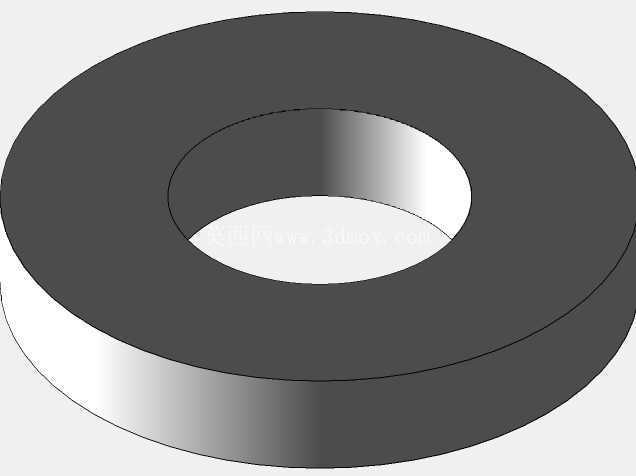

　　齿环本体采用薄壁环形结构，外圈全周布齿，内圈设置三个均匀分布的安装凸台，凸台上预留定位安装孔，既可以通过螺丝将齿环与炮塔底座固定为一体，也能通过凸台的限位作用保证齿环与炮塔回转中心的同轴度，避免齿环安装偏心导致的啮合松紧不均、局部打齿的问题。从安装边界尺寸来看，齿环的外径匹配1:20比例59式坦克炮塔座圈的实际仿真尺寸，安装后齿圈的顶面与炮塔底座的安装面齐平，不会突出座圈平面影响炮塔外壳的装配；齿环的轴向厚度控制在3mm以内，不会压缩底盘与炮塔之间的间隙，保证炮塔回转时不会和底盘上盖发生摩擦干涉。

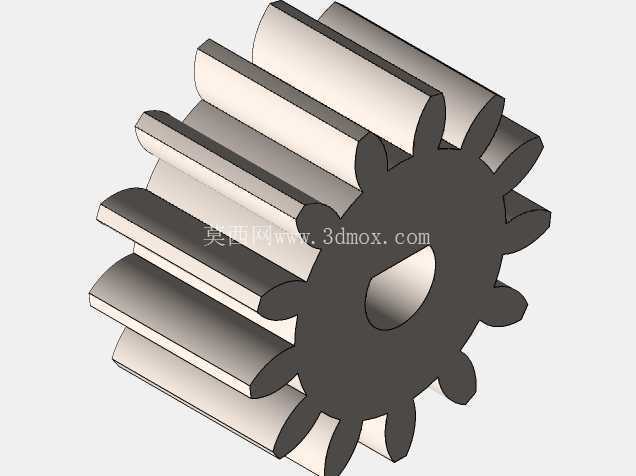

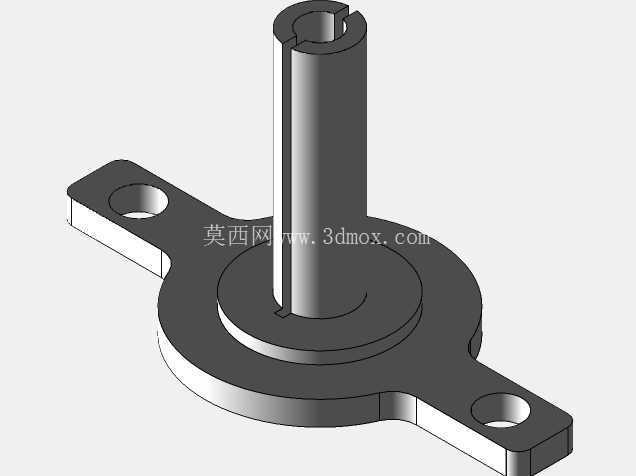

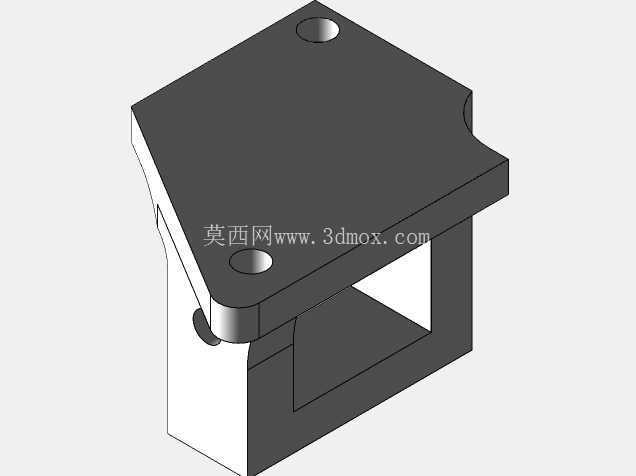

　　齿环的内圈直径足够容纳常规6路微型电滑环，电滑环的定子部分固定在底盘上盖的中心位置，转子部分随齿环同步转动，既可以实现炮塔360度连续回转时的供电与信号传输，也不会出现导线缠绕的问题。在实际装配调试过程中，需要注意驱动齿轮与齿环的中心距调整，驱动齿轮安装在转向舵机的输出轴上，调整时要保证全周啮合的齿侧间隙一致，在齿面涂抹少量润滑脂降低运转磨损，长时间运行后也不会出现齿面过度磨损导致的转向虚位增大问题。这套集成化的齿环结构相比原来的分体式设计，整体重量降低了约20%，炮塔内部的可用安装空间增加了近三分之一，多余的空间可以用来布置红外对战模块、冒烟装置等仿真功能组件，不需要额外加高炮塔外壳破坏整体比例。

　　同时齿环本身兼具回转支撑的作用，不需要额外加装炮塔回转轴承，三个安装凸台的接触面贴合底盘上盖的环形支撑面，回转过程中齿环的平面度可以保持在0.05mm以内，炮塔转动时不会出现上下窜动的问题，即使在模型越障、车身倾斜的状态下，炮塔也能保持稳定的回转精度，不会因为车身姿态变化出现卡滞或者转向卡顿的情况。对于自制缩比坦克模型的爱好者来说，这套结构不需要复杂的二次加工，只要按照安装孔位定位固定，就可以快速完成炮塔回转部分的装配，不需要反复调整齿圈的同轴度和啮合间隙，降低了小比例模型传动系统的装配调试难度。
