迷你电磨笔改造小型打孔小车床结构

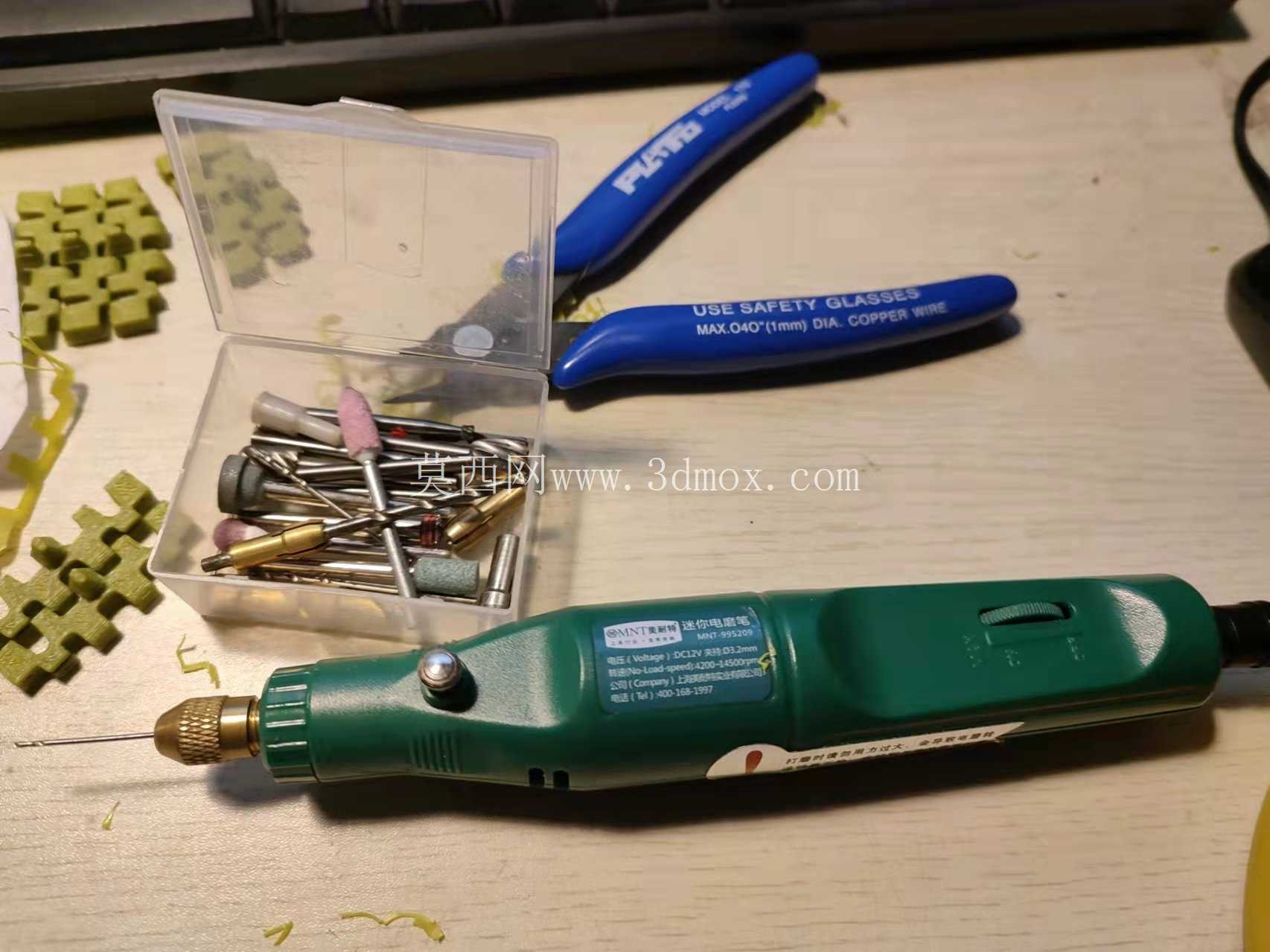

　　这款基于手持迷你电磨笔改造的小型打孔加工装置，核心定位是面向模型制作、精密小零件加工场景的微型作业单元，解决常规小型台钻、车床无法适配超小尺寸工件加工的痛点，尤其适配模型履带片、细小塑料结构件、薄金属小零件的打孔、轻量车削作业需求。在实际模型制作与小批量精密小件加工场景中，常规台式设备的装夹行程、作业精度往往无法覆盖毫米级尺寸的工件，比如比例模型的履带连接孔、细小塑料结构的定位孔，使用常规手电钻极易出现孔位偏移、工件被钻头带飞的问题，而这款改造装置依托电磨笔本身的高转速低扭矩输出特性，搭配针对性设计的工件装夹、进给导向结构，刚好填补了这一作业场景的空白。

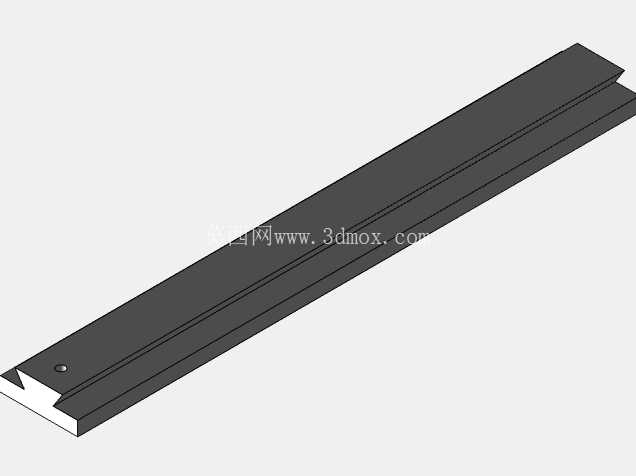

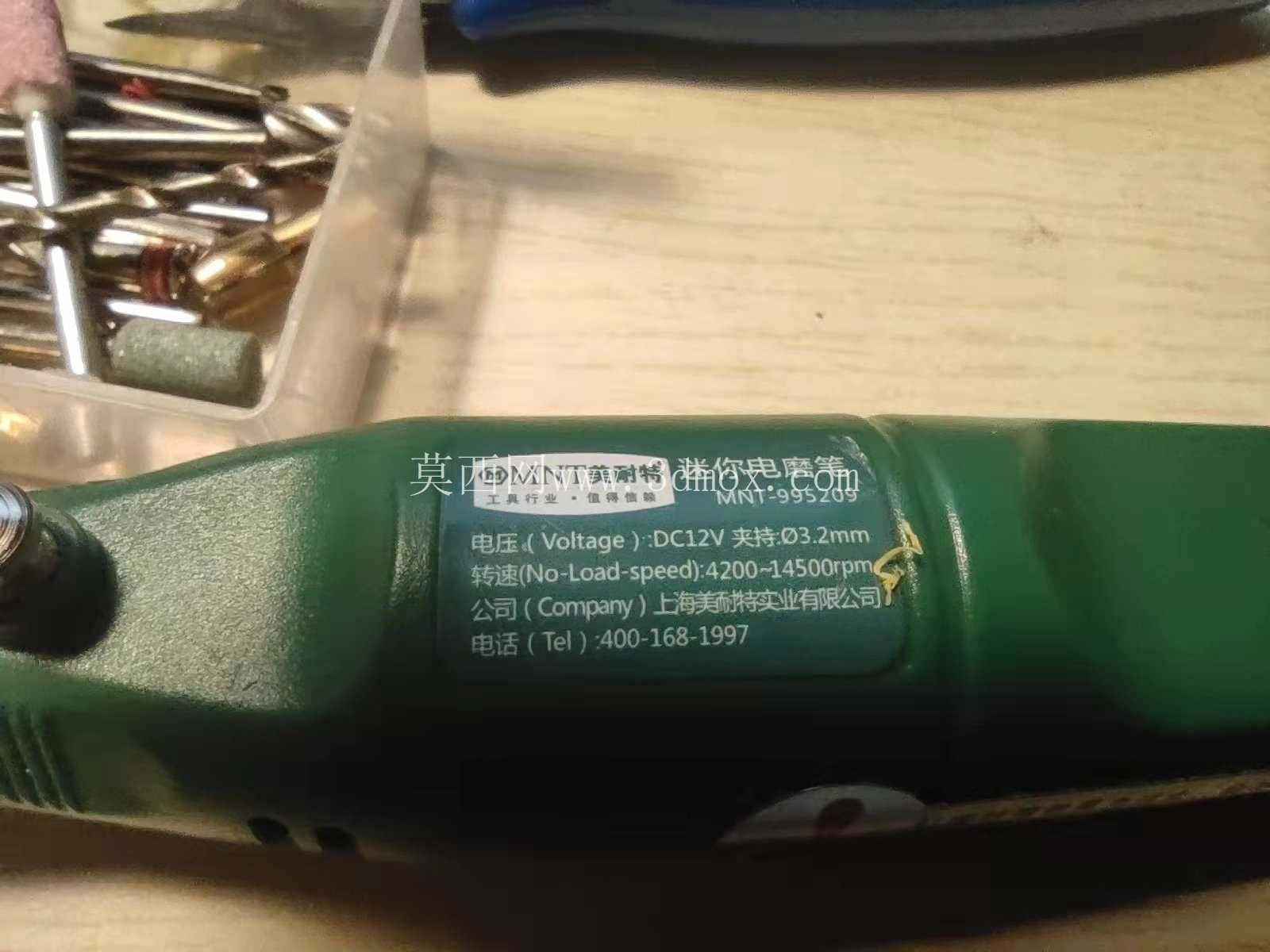

　　从功能特性来看，装置保留了原电磨笔的无级调速功能，可根据不同加工材质匹配转速，加工软质塑料件时调低转速避免材料熔融粘刀，加工薄铜片、软铝件时调高转速保证孔壁光滑无毛刺；前端的夹头兼容0.5-3mm直径的钻头、磨头，可覆盖绝大多数小零件加工的刀具规格。设计思路上没有采用复杂的铸造床身结构，而是依托平直型材作为床身基准，将电磨笔的轴向与床身导轨做平行度校准，保证钻头进给方向与工件装夹面垂直，避免打孔时出现斜孔、孔位椭圆的问题；工件装夹位置设计了可调节的挡块与刻度标识，可实现批量工件的等距打孔作业，不需要每次重新对位，大幅提升小批量零件加工的效率。外形尺寸上，整套装置的长度控制在200mm以内，宽度不超过80mm，可直接放置在桌面作业，不需要占用固定的工作台空间；安装边界上，底部预留了标准的台钳装夹位，可直接固定在常规桌面台钳上使用，也可通过底部的螺丝孔固定在专用小工作台面上，作业时不会因为电磨的振动出现位移。进给结构采用手动滑台设计，操作时通过侧面的进给手柄控制电磨笔的轴向进给量，进给行程控制在30mm以内，既满足小零件打孔的行程需求，也避免进给过量导致钻头折断；工件装夹台设计了可更换的垫板，根据加工材质不同可更换木质、塑料、金属垫板，避免钻头钻穿工件后损伤台面或者钻尖。

　　实际作业过程中，针对模型履带片这类带有规则连接齿的小零件，装夹台还设计了适配齿形的定位槽，将履带片卡入定位槽后即可保证每个孔的位置与齿形的相对位置一致，批量加工时不需要逐个划线定位，加工一致性远高于手持电磨直接打孔的作业方式。装置的动力部分完全沿用原迷你电磨笔的电机与传动结构，没有额外增加复杂的减速或者传动组件，整体结构简单可靠，日常维护只需要定期给导轨添加少量润滑脂、检查夹头的锁紧力度即可，不需要复杂的调校。针对小零件加工时的排屑问题，电磨笔的高转速可将钻削产生的细屑直接甩出作业区域，不会出现切屑堆积在孔内影响加工精度的问题；作业时的噪音控制也优于常规小型台钻，适合在桌面作业环境下使用，不会产生过大的环境噪音。

　　在加工精度表现上，经过校准后的装置，打孔的位置精度可控制在0.1mm以内，孔壁的粗糙度可满足模型装配、小零件连接的需求，不需要额外的孔口倒角工序，钻头进给的同轴度表现稳定，加工0.8mm以下的微孔时也不容易出现钻头折断的问题。这套改造结构的设计逻辑完全围绕小尺寸零件的轻量加工需求展开，没有冗余的功能设计，所有结构都服务于提升小零件打孔、轻量车削的作业效率与加工精度，对于模型制作者、小型精密零件加工从业者来说，是一款实用性极强的微型作业装置，既保留了手持电磨笔的多功能性，又通过床身、装夹、进给结构的改造，让其具备了小型车床、台钻的加工精度，弥补了常规加工设备在微型作业场景下的适配短板。
