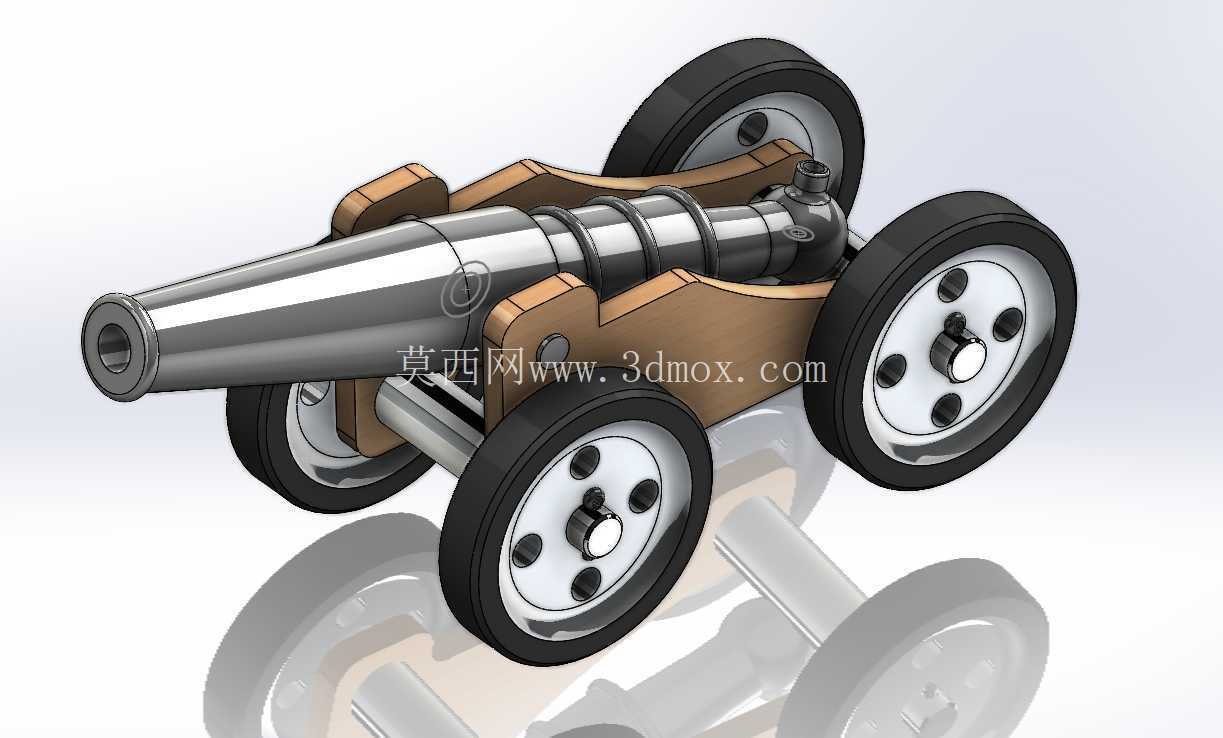

带轮式木质炮架复古火炮结构设计

　　这款轮式复古火炮的结构设计，核心围绕古战场机动部署需求展开，整体采用金属炮身搭配木质轮架的经典组合，适配短距离阵地转移、固定点位防御展示等多场景使用需求。炮管部分采用变径锥形结构设计，从炮尾至炮口逐步收窄，炮尾处预留点火引信安装位，炮膛内壁做等径光滑过渡处理，可保证发射时弹丸的出射轨迹稳定性，炮管外壁设置多道环形加强筋，既还原古火炮的铸造加强结构特征，也能在模型受力时提升炮管整体的抗形变能力，避免炮管与炮架连接位置出现应力集中断裂的问题。

　　炮架部分采用硬木材质的拼接式结构，两侧炮架板通过横向金属轴杆完成连接固定，炮管通过中部的枢轴结构与炮架铰接，可实现一定角度的俯仰调节，适配不同射程的发射角度需求，炮架尾部设置支撑尾撑，在火炮放置时可接触地面抵消发射时的后坐力，避免炮身出现大幅后移倾覆的问题。行走部分采用四个等直径的橡胶包覆轮结构，轮芯为金属轮毂，轮毂上设置多颗固定螺栓模拟真实轮组的装配结构，轮轴与炮架板之间预留转动间隙，可保证轮组顺畅转动，四个轮组采用前后对称布局，轮距与炮架宽度保持匹配，在平地推行时可保证整体的稳定性，不会出现侧翻问题。

　　从安装边界来看，炮管的最大俯仰角度被炮架板上的弧形限位槽限制，不会出现俯仰角度过大导致炮身滑脱的问题，轮组的安装位置突出炮架主体边缘，在转向时不会与炮架板产生运动干涉，炮架上的所有金属连接件均做沉头处理，不会突出木质构件表面，既还原古火炮的装配工艺特征，也能避免模型在移动过程中出现勾挂问题。在实际应用层面，这类结构的模型既可以用于古兵器科普展示场景，搭配场景沙盘还原中世纪战地火炮部署的真实状态，也可作为机械结构教学的演示案例，帮助学习者理解铰接式俯仰结构、轮式移动载体的受力传递逻辑，还可作为文创摆件的结构原型，通过调整材质表面处理工艺适配不同的展示需求。

　　设计过程中优先还原了古火炮的结构比例关系，炮管长度与轮径的比例、炮架高度与炮管轴线高度的匹配关系均参考存世古火炮的实测参数做等比例缩放，没有为了视觉效果随意调整结构比例，保证整体结构的写实性。炮管与炮架的连接位置做了隐藏式定位结构，在组装时可快速完成炮管的定位安装，不需要额外做粘接处理，方便后期拆解维护或者更换不同表面处理的炮管配件。轮组与轮轴之间采用间隙配合设计，既保证轮组转动的顺畅度，也不会出现轮组松脱掉落的问题，尾撑部分的高度略低于轮组最低点，在火炮放置时尾撑接触地面，轮组承受部分载荷，可将后坐力通过尾撑直接传递至地面，减少轮轴的受力负荷，延长模型的整体使用寿命。木质炮架的边角位置均做圆角过渡处理，还原古火炮木质构件长期使用后的磨损特征，也避免尖锐边角造成的磕碰问题，炮管表面做金属质感的表面处理，模拟铸铁炮管的粗糙质感，与木质炮架的纹理形成材质对比，提升整体的视觉真实感。
