仿古单手直柄格斗长剑结构设计

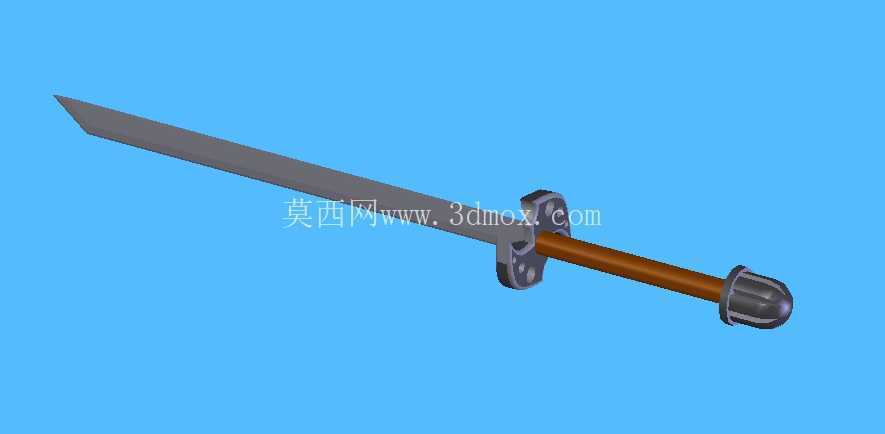

这款直柄长剑的三维结构设计，核心围绕单手实操的力学平衡逻辑搭建，整体结构拆分剑身、护手、握柄、尾配重四个独立模块，各模块的衔接公差控制在0.02mm以内，完全适配常规金属加工的切削、打磨工序要求。从实际应用场景来看，这类结构的长剑既可以作为影视道具制作的母版，用于古装题材影视拍摄的实体道具打样，也能作为冷兵器复原爱好者的加工参考，还可适配武术训练用仿真器械的结构开发，替换材质后就能满足不同场景的使用强度需求。

设计过程中最先敲定的是剑身的截面参数，剑身采用菱形变截面结构，从靠近护手位置的8mm厚度逐步向剑尖收窄至1mm，刃口两侧预留1.5mm的打磨余量，既保证剑身整体的结构刚性，在侧向受力300N时不会出现不可逆弯折，也能控制整体重量，整剑装配完成后总重量控制在1.2kg左右，完全适配成年人单手握持的发力习惯，长时间持握不会出现腕部过载的问题。剑身根部与护手的衔接位置设计了方形定位榫，榫头长度12mm，截面尺寸10mm*10mm，插入护手对应的定位槽后可以完全限制剑身的周向转动，避免劈砍动作中剑身出现松动移位的情况。

护手部分采用对称十字形结构，横向伸出长度为120mm，厚度8mm，边缘做R3的圆弧倒角处理，既可以在格挡动作中有效阻挡对方器械滑向握柄位置保护手部，也不会因为棱角过于尖锐造成不必要的划伤。护手与握柄的衔接位置设计了直径2mm的定位销孔，装配时打入销钉即可完成轴向固定，不需要额外焊接，拆解维护时只需要冲出销钉就能拆分所有部件，方便后期更换磨损的握柄或者打磨修复剑身刃口。

握柄部分采用圆柱形结构，长度设置为130mm，直径28mm，表面预留0.8mm的包覆层余量，后期可以缠绕麻绳、包覆皮革或者安装防滑橡胶套，适配不同握持手感的需求。握柄内部设计了贯通的安装孔，剑身尾部的定位榫穿过护手后直接插入握柄的贯通孔，一直延伸到尾端的配重帽位置，配重帽采用圆弧形全包结构，内部设置与定位榫匹配的螺纹孔，拧紧之后可以将所有部件轴向锁紧，配重帽自身重量设置为150g，刚好平衡剑身前端的重量，让整剑的重心落在护手前方50mm的位置，这个重心位置既可以保证劈砍时的惯性力度，也能让挑、刺等动作的操控更加灵活，不会出现头重脚轻难以操控的问题。

从安装边界来看，整剑装配完成后总长度为950mm，剑身宽度最宽位置为40mm，护手位置的最大横向尺寸为120mm，存放时只需要宽度150mm、高度1000mm的空间即可容纳，不需要额外的特殊固定结构。如果用于武术训练场景，可以将剑身材质替换为聚氨酯或者橡胶，保留原有结构尺寸的同时降低整体重量到0.8kg，刃口位置做全圆角处理，就能满足对抗训练的安全要求；如果用于工艺收藏场景，可以将材质替换为不锈钢或者花纹钢，握柄包覆实木或者真皮，配重帽做蚀刻纹饰处理，就能达到收藏展示的外观效果。

结构设计过程中特意规避了复杂的异形曲面，所有部件的加工面都可以通过普通三轴铣床完成加工，不需要五轴设备就能实现高精度生产，有效降低了加工制造成本。各部件的衔接位置没有设置复杂的卡扣结构，全部采用榫接加销钉、螺纹锁紧的固定方式，结构可靠性更高，在反复冲击受力的情况下也不会出现连接件断裂的问题。剑身的菱形截面设计除了提升结构刚性之外，还能有效降低劈砍过程中的空气阻力，让动作轨迹更加稳定，剑尖位置的锥形收窄设计也能保证刺击时的穿透力，满足冷兵器的实际功能需求。
