带盘头焊接主销连接紧固结构

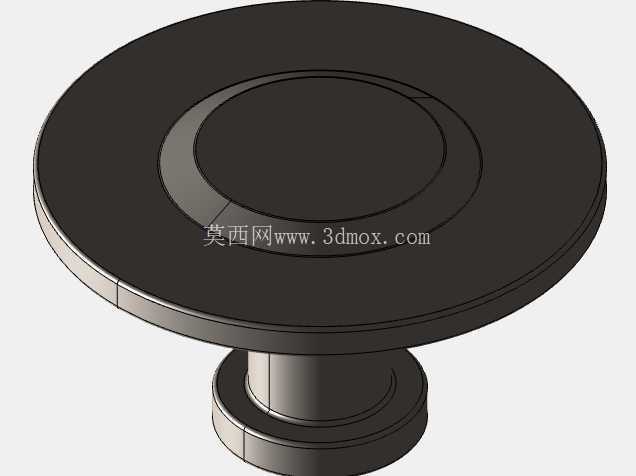

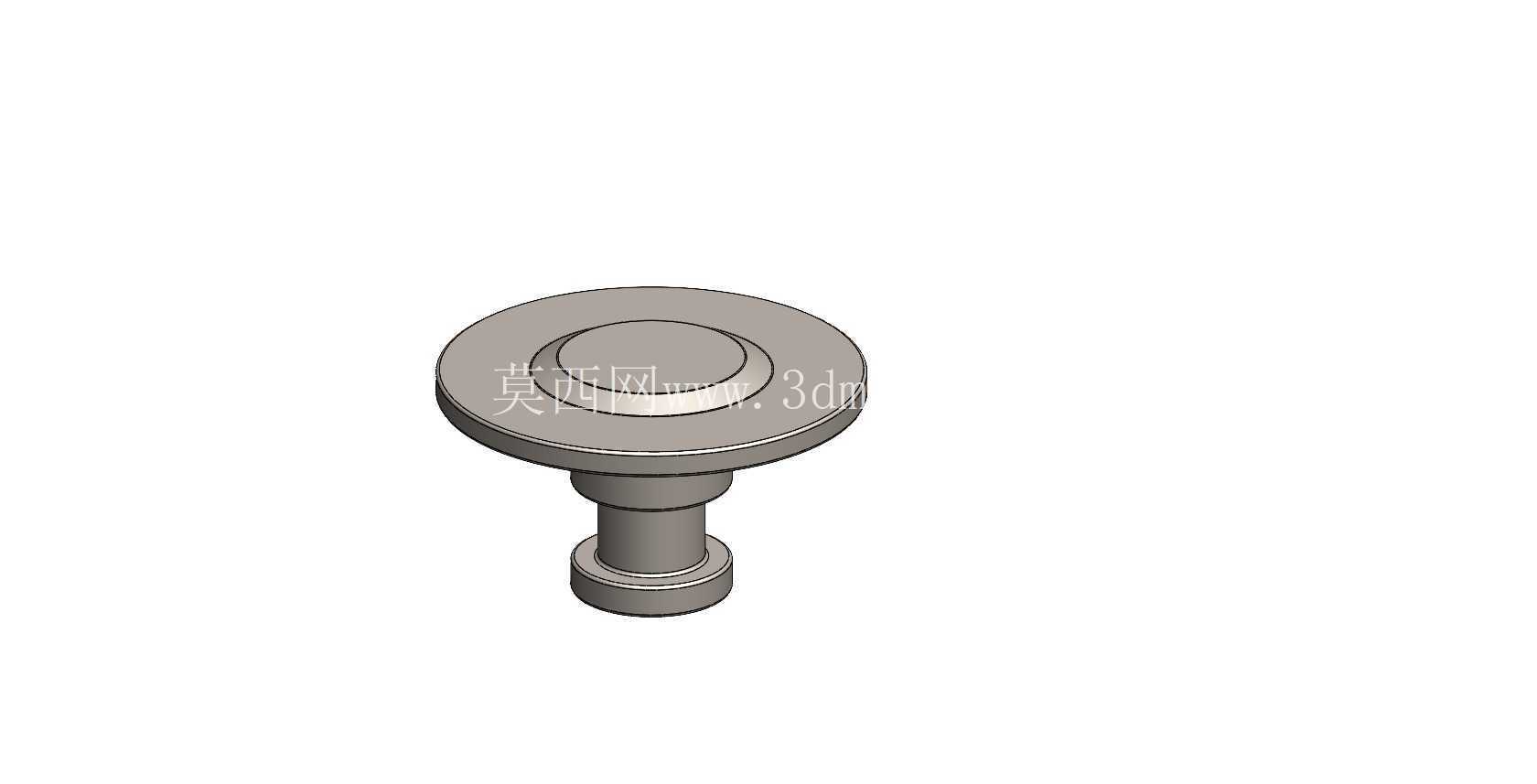

　　在各类需要永久性铰接或紧固连接的机械结构中，这类带盘头的焊接主销是非常常见的连接构件，日常在工装夹具、小型设备机架、仓储货架铰接位、轻型输送线附件连接场景里都能见到它的应用。不同于普通的圆柱销轴，这款主销在销轴顶端设置了直径更大的圆盘式端头，底部也带有小直径的凸台限位结构，整体采用回转体对称结构设计，加工时可直接通过棒料车削一次成型，加工工序简单，量产一致性容易控制。从结构功能来看，顶端的大盘头主要起到轴向限位的作用，当销轴穿入被连接件的安装孔后，大盘头端面可以直接贴合在被连接件的外侧表面，不需要额外加装轴端挡圈或者开口销来防止销轴从安装孔内窜出，减少了装配时的零件数量，也降低了后续使用过程中紧固件松脱丢失的风险。

　　底部的小凸台则是为焊接工序预留的定位结构，装配时先将销轴穿入两个待连接部件的同轴安装孔内，调整好位置让底部凸台露出待焊接的基材表面，随后沿着凸台周边将销轴与基材焊接固定，焊接完成后销轴就与其中一个连接部件形成永久性的刚性连接，另一个带铰接孔的部件则可以绕销轴的圆柱段做定轴转动，实现铰接功能。设计这类销轴的时候，首先要确认的是销轴圆柱段的直径与被连接件安装孔的配合公差，通常铰接场景下会选用间隙配合，保证转动部件转动顺畅无卡滞，同时配合间隙不能过大，避免铰接处出现明显的晃动影响设备运行精度。

　　销轴圆柱段的长度需要根据两个被连接件的总厚度来确定，要保证穿入后底部凸台能够完全露出焊接面，同时顶端大盘头不会压得过紧导致转动部件被锁死，一般会在转动部件与大盘头端面之间预留0.1到0.3毫米的轴向间隙，兼顾转动灵活性与连接刚性。顶端大盘头的直径通常设计为销轴直径的1.8到2.5倍，厚度不小于销轴直径的0.3倍，保证盘头有足够的结构强度，在承受轴向载荷的时候不会出现变形或者断裂。底部焊接凸台的直径比销轴圆柱段略小2到3毫米，高度控制在3到5毫米，既能够在装配时起到初步定位的作用，也能让焊接熔池充分包裹凸台与基材的连接位置，保证焊接强度足够，避免使用过程中销轴从焊接位置脱落。

　　从安装边界来看，这类焊接主销安装时需要在被连接件上加工出与销轴圆柱段适配的通孔，孔的位置度公差需要控制在0.1毫米以内，保证铰接转动时不会出现偏载。焊接作业时需要注意控制焊接热输入，避免高温传导到销轴圆柱段导致表面硬度下降或者出现变形，影响后续的转动配合精度，如果是对转动精度要求较高的场景，还可以在焊接完成后对销轴圆柱段进行二次精车或者磨削加工，消除焊接变形带来的尺寸误差。实际使用过程中，这类焊接主销能够承受径向的剪切载荷与一定的轴向拉压载荷，相比螺栓连接的铰接结构，它不需要加工螺纹，也不需要配合螺母使用，装配工序更简单，而且焊接固定后不会出现螺纹松动的问题，在有一定振动的工作场景下可靠性更高。相比普通的光轴销轴，它自带轴向限位结构，不需要额外加工卡槽或者钻孔来安装限位零件，加工成本更低，装配效率也更高，非常适合大批量应用在各类轻型机械设备、五金构件的铰接连接位置。建模的时候需要注意各个回转面的同轴度要求，尤其是销轴圆柱段与顶端大盘头、底部凸台的同轴度，需要控制在0.05毫米以内，否则装配后会出现转动卡滞、偏磨的问题，各个端面与销轴轴线的垂直度也要保证，避免装配后贴合面出现缝隙导致受力不均。
