两栖卡车传动轴连接法兰与花键轴结构

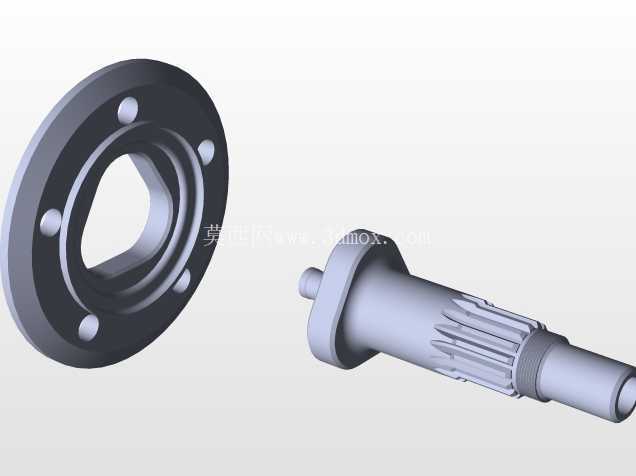

　　这套轴系连接组件主要应用于两栖货运卡车的动力传输路径中，承担分动箱输出端与驱动轮端之间的扭矩传递、轴向定位以及舱体密封功能，在车辆涉水行驶、非铺装路面颠簸工况下，需要同时满足大扭矩承载、防泥水侵入、轴向窜动限制的多重要求。从结构设计来看，配套的法兰盘采用带均布安装凸台的盘式结构，内孔为非圆异形轮廓，与花键轴端部的定位轴段形成周向防转配合，避免大扭矩传递时出现配合面打滑；法兰盘外缘均匀布置6个带沉孔的安装点位，安装时螺栓穿过沉孔与舱体端面对接，沉孔结构可避免螺栓头突出法兰端面，减少外部异物剐蹭螺栓导致的松动风险，同时法兰贴合面预留有环形密封槽，装配时嵌入橡胶密封圈即可阻断外部泥水、沙尘进入传动舱内部，适配两栖车辆涉水行驶的密封需求。

　　与之配合的花键轴采用阶梯轴设计，靠近法兰的一端设置有径向定位凸肩，装配时凸肩端面与法兰内端面贴合，实现轴系的轴向定位，限制轴在传动过程中向舱内方向的窜动；轴身中段采用渐开线花键结构，相比矩形花键，渐开线花键的齿根强度更高，承载时应力分布更均匀，能够承受车辆起步、脱困时的瞬时冲击扭矩，花键段的长度预留有足够的滑动余量，可适配车架在颠簸工况下的小幅形变，避免轴系出现卡滞。轴的末端设置有环形卡簧槽，装配时卡入轴用挡圈即可限制轴向外脱出，与端部法兰的定位凸肩形成双向轴向限位，无需额外设计复杂的轴向固定结构，降低装配与后期维护的难度。

　　从安装边界来看，法兰盘的最大外径适配舱体预留的安装孔尺寸，安装孔的中心距严格匹配舱体端面上的螺纹孔位公差，装配时无需额外扩孔或调整位置；花键轴的最大外径小于法兰内孔的最小通过尺寸，装配时可直接从舱体外侧穿入法兰内孔，再依次安装密封件、花键配合副与末端挡圈，整个装配流程无需特殊工装，常规维修场景下借助普通扳手、卡簧钳即可完成拆装。在实际工况应用中，这套组件需要传递的额定扭矩覆盖两栖卡车全负载行驶的动力输出范围，花键配合面采用间隙配合设计，表面做硬化处理，减少长期往复扭转带来的磨损，法兰盘采用铸铁材质兼顾强度与铸造工艺性，在非铺装路面行驶时，路面带来的径向冲击会通过轴身传递到法兰安装面，法兰盘的盘式结构可将集中载荷分散到整个安装端面，避免局部应力过大导致的舱体开裂或法兰断裂。

　　设计过程中特意将法兰的密封槽设置在安装螺栓的内侧，即使螺栓孔位置出现轻微渗水，密封结构仍能阻断水进入传动舱内部，同时花键轴的凸肩位置设置有微小的倒角，装配时可自动导正与法兰内孔的同轴度，减少装配时的别劲问题，避免轴系运转时出现偏心振动。
