丰田FJ酷路泽轮毂适配连接法兰盘结构

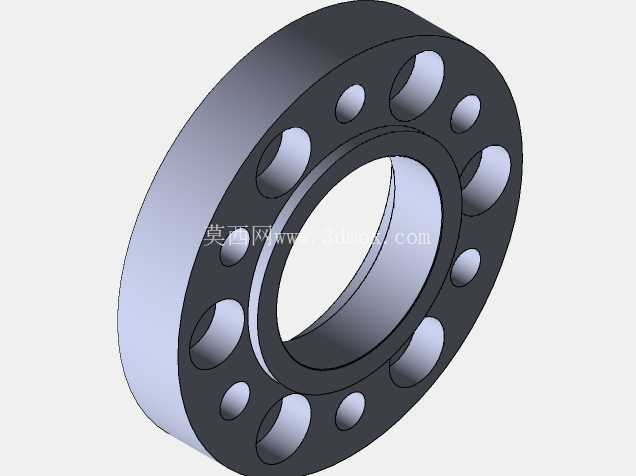

　　在硬派越野车型的底盘改装与轮系适配场景中，这类转接法兰是解决轮毂孔位不匹配、轮距调整需求的核心连接部件，尤其针对丰田FJ酷路泽这类主打非铺装路面通行的车型，轮系连接的可靠性直接关系到越野工况下的行驶安全。从结构设计来看，该法兰采用环形盘式主体结构，中心设置大直径通孔用于穿过车辆轮毂轴头，保证与原车轴头的同轴度配合，避免安装后出现车轮动平衡失准的问题。法兰盘面上沿圆周方向均匀分布多组不同直径的通孔，其中大直径孔位对应轮毂螺栓的穿装位置，小直径孔位为减重孔，在保证结构强度的前提下尽可能降低法兰自身重量，减少簧下质量的增加，避免对车辆悬挂响应性造成过多负面影响。

　　设计过程中首先要匹配原车轴头的定位台阶尺寸，中心孔的公差带选用过渡配合，既保证安装时的定位精度，又不会出现装配卡滞的问题；螺栓孔的位置度公差严格控制在0.05mm以内，避免安装后螺栓承受额外剪切力，在越野路面大冲击载荷下出现断裂风险。法兰的厚度尺寸根据轮距加宽的需求确定，常规适配场景下厚度控制在20-30mm区间，过厚会导致车轮外伸量过大，增加轮轴轴承的负荷，过薄则无法达到调整轮距、适配非原厂轮毂的作用。

　　安装边界方面，法兰的外径尺寸需要匹配轮毂中心的凹腔深度，确保安装后法兰完全嵌入轮毂背面的空腔内，不会出现轮毂与法兰贴合不严的问题；法兰与轴头贴合的端面设置0.1mm以内的平面度公差，保证安装后接合面完全贴合，避免高速行驶时出现车轮抖动。从实际使用场景来看，这类法兰主要用于两种情况：一是车主更换不同孔距的改装轮毂时，通过法兰的孔位转换实现非原厂轮毂的安装固定，不需要改动原车轴头结构；二是在越野改装中适当加宽轮距，提升车辆在侧倾坡行驶时的稳定性，减少侧翻风险。结构设计时还需要考虑材质的力学性能，这类法兰通常采用高强度铝合金锻造加工，相比钢制法兰重量降低40%以上，同时抗拉强度能够达到380MPa以上，满足越野工况下大冲击载荷的强度要求。

　　在建模过程中，需要重点校验各孔位的分布圆直径与原车、改装轮毂的参数完全匹配，同时对螺栓孔的边缘做倒角处理，避免应力集中，在长期交变载荷作用下出现裂纹。法兰的内外圆同轴度、端面跳动公差都需要按照汽车底盘零部件的标准设定，保证装配后车轮的旋转精度，避免高速行驶时出现方向盘抖动的问题。另外，减重孔的排布也经过力学仿真优化，沿圆周方向均匀对称分布，不会破坏法兰整体的受力平衡，在去除多余材料的同时，保证各个螺栓孔周边的材料厚度足够，承受螺栓预紧力时不会出现变形。
