复古轮式加农炮结构三维设计

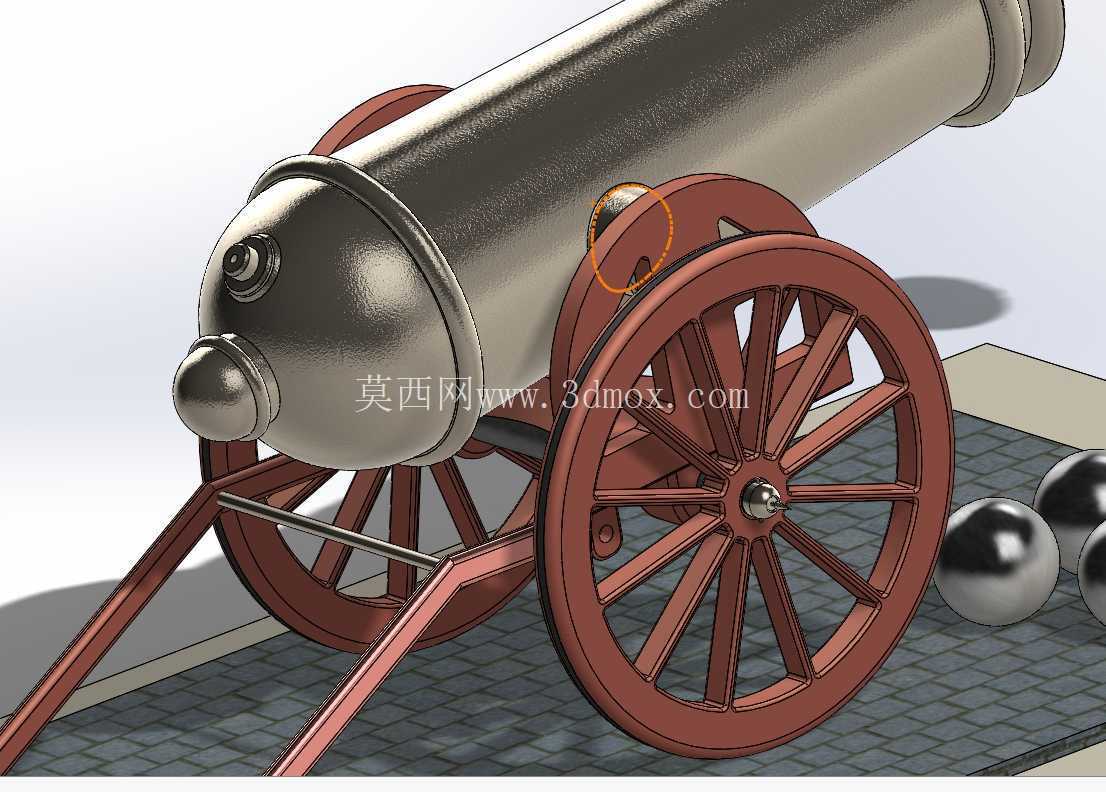

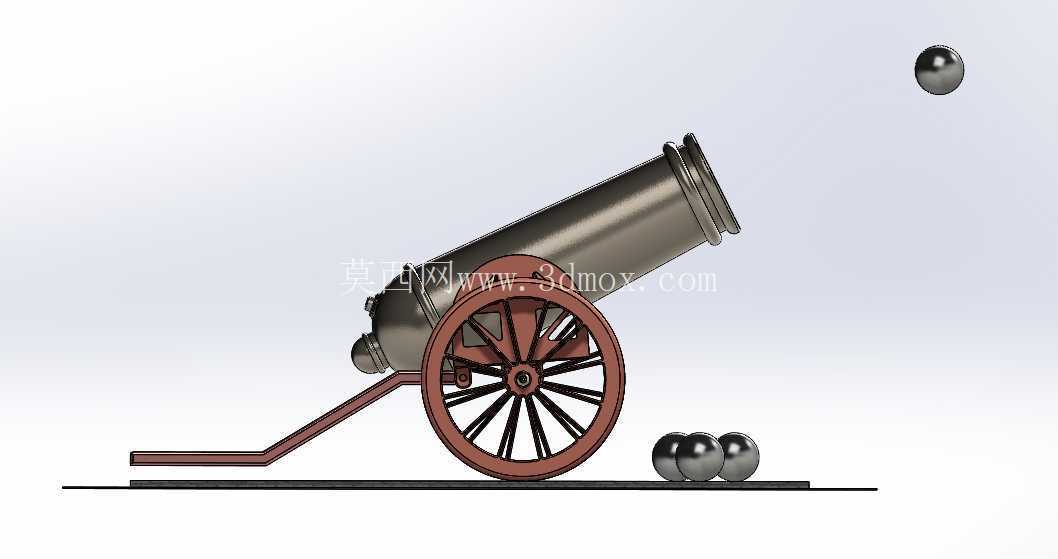

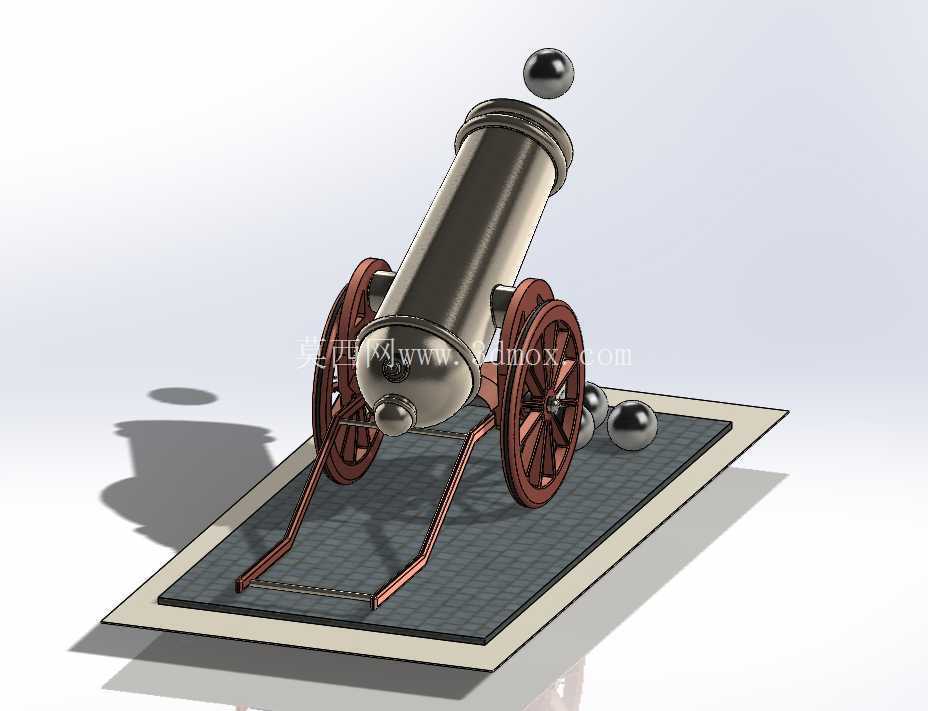

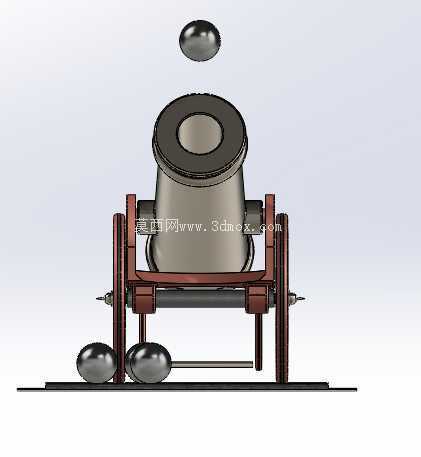

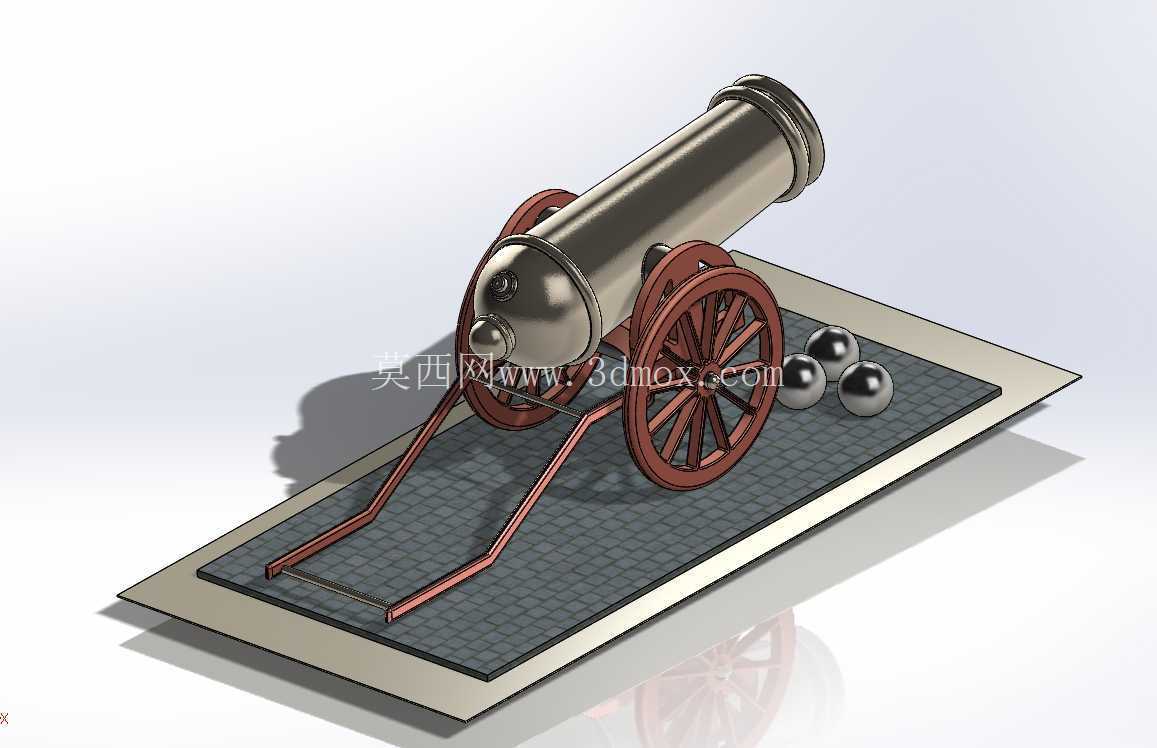

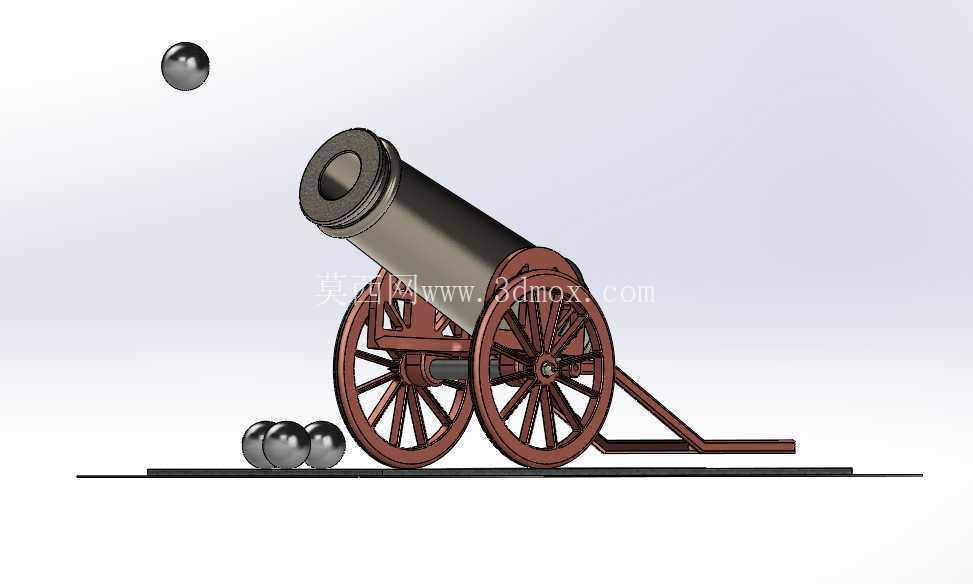

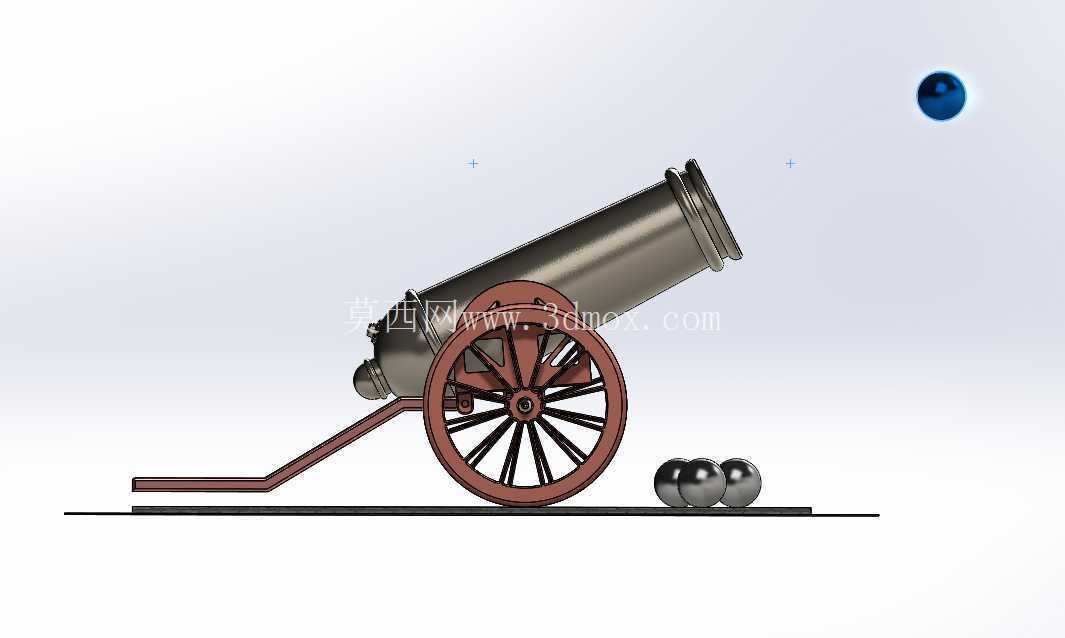

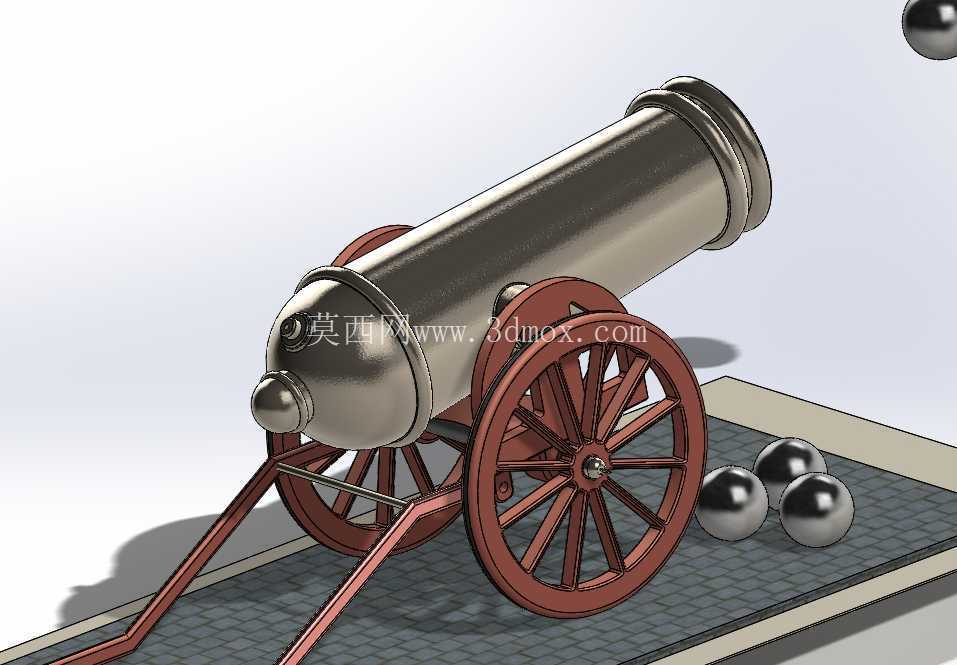

　　这款轮式加农炮的三维结构设计，完整还原了近代滑膛加农炮的典型机械构造，可用于历史兵器复原展示、科普教具开发、影视道具预制等场景，也能为古典机械结构的教学演示提供具象的三维参照。从实际功能逻辑来看，该装备核心由炮管、炮闩、轮式炮架、后坐缓冲结构四个核心部分组成，各部件的连接关系、受力路径都在模型中做了精准还原，没有做过度的艺术化简化。炮管部分采用长圆柱等强度设计思路，主体为厚壁承压结构，材质对应高强度铸钢或青铜，长度控制在1.5至4米区间，炮口位置可根据实际使用需求做喇叭口扩径处理，能够有效降低弹丸出膛时的冲击波对炮口端面的冲蚀，同时引导弹丸初始飞行姿态，保证发射精度。

　　炮管尾部集成炮闩结构，对应早期前装火炮的闭气与击发机构安装位，结构上预留了点火孔、药室装填空间，闭锁结构的配合面做了贴合度设计，能够承受发射时的膛压反向冲击，避免燃气后泄。炮架部分采用双轮辐条轮加前置支撑脚的结构，轮组为实木辐条配金属轮箍的结构，既能够满足短距离阵地转移的滚动需求，辐条的弹性变形也能吸收一部分发射时的冲击载荷；前置的两个斜向支撑脚在发射状态下落地，与两个后轮形成四点支撑，保证发射时的整体稳定性，支撑脚与炮架主体采用铰接连接，转移时可向上翻折固定，不会干涉轮组行进。

　　后坐缓冲结构在模型中做了功能化还原，对应早期火炮的液压或弹簧式缓冲组件，安装在炮管与炮架的连接位置，能够在发射时吸收炮管的后坐动能，避免炮架整体移位，减少发射后的重新定位校准工作量，提升连续射击的作业效率。从安装边界来看，该模型的整体占地尺寸适配常规室内展陈与户外演示场景，轮距宽度控制在1.2米左右，炮身水平状态下总高度不超过1.1米，炮管可绕炮耳轴做-5度到+25度的俯仰调节，调节结构的转轴配合间隙做了合理预留，既保证转动顺畅，也不会出现旷量过大影响瞄准精度的问题。配套的球形弹丸模型也做了等比例还原，弹丸直径与炮管内径的间隙控制在合理范围，符合前装滑膛炮的装填公差要求，能够直观展示弹丸与炮管的配合关系。

　　在建模过程中，所有部件的连接关系都遵循实际机械装配逻辑，炮管与炮架的耳轴连接、轮组与轮轴的转动配合、支撑脚的铰接结构都做了可动性预留，如果用于3D打印制作实体模型，无需额外修改结构即可实现各活动部件的正常动作，金属炮管的表面纹理、木质轮架的材质分色也做了区分，能够直接用于渲染出图或交互展示场景。
