175磅拉力弓臂配套弩架结构设计

在户外狩猎、运动竞技射击以及安防防暴类非致命器械的配套结构选型中，弩架作为承载弓臂、固定发射导向组件、承接击发机构的核心承载部件，其结构强度、安装匹配度直接决定整套弩具的使用可靠性与射击精度。本次设计的弩架专门适配175磅拉力规格的弓臂，针对大拉力弓臂工作时产生的强交变载荷做了定向结构优化，区别于小拉力休闲弩架的轻量化设计思路，该结构优先保障承载刚性，同时兼顾握持操作的人机工程合理性。

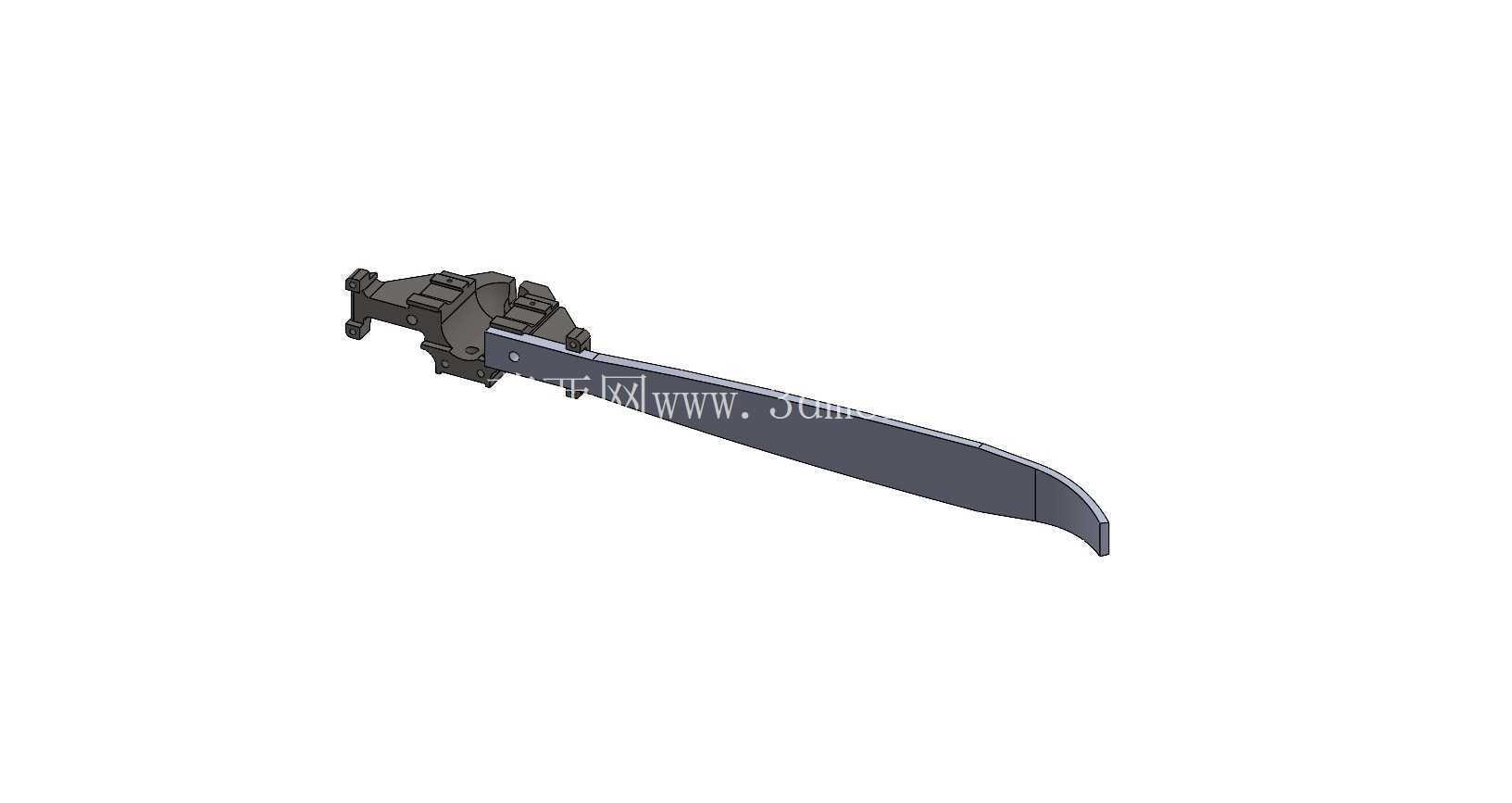

从实际使用场景来看，175磅拉力的弩具多用于中大型猎物狩猎、远距离竞技射击以及特种作业场景的非致命投射作业，这类场景下弩架不仅要承受上弦时弓臂传递的静态预紧力，还要承受击发瞬间弓臂回弹产生的瞬时冲击载荷，同时要为瞄准装置、扳机组件、弩身握持结构提供稳定的安装基准。设计过程中首先对弓臂的安装接口做了匹配设计，弩架前端的弓臂固定座采用双侧定位面加锁紧螺栓的结构，安装时弓臂根部嵌入固定座的定位槽内，通过两颗贯穿螺栓完成锁紧，避免大拉力下弓臂出现偏转或窜动，固定座与弩架主体采用一体化铣削成型的结构逻辑，减少拼接结构带来的应力集中问题，在击发瞬间的冲击载荷下不会出现连接部位开裂的问题。

弩架主体采用长条形等强度梁结构设计，从前端弓臂固定座向后延伸的过程中，截面高度逐步收窄，既保证了前端承载区域的结构刚性，又避免整体重量过大带来的握持负担。弩架上平面预留了弩箭导轨的安装定位槽，导轨安装后与弩架上平面保持平行度公差在0.1mm以内，保证弩箭滑行过程中不会出现偏摆，直接影响射击精度。弩架中部的扳机组件安装位做了下沉式腔体设计，扳机、阻铁、保险机构可以完全嵌入腔体内，既降低了整体结构高度，又能避免外部杂物进入击发机构造成卡滞，腔体周边设计了加强筋结构，弥补开槽带来的结构强度损失，在上弦和击发过程中腔体不会出现形变，保证阻铁挂弦的可靠性，避免出现滑膛安全事故。

从安装边界尺寸来看，弩架总长度适配175磅弓臂的做功行程，弩箭滑行行程满足对应规格弩箭的加速距离要求，前端弓臂固定座的宽度与175磅弓臂的根部安装尺寸完全匹配，不需要额外加工转接件即可完成装配。弩架尾部设计了握把连接接口，可以适配不同规格的后托与握把组件，满足不同使用者的握持习惯调整需求，尾部的肩托抵接面做了圆弧过渡处理，击发时的后坐力可以均匀传递到肩部，减少局部压强带来的不适感。

设计过程中针对载荷传递路径做了多次仿真验证，上弦状态下弓臂产生的175磅拉力通过前端固定座传递到弩架主体，应力主要集中在固定座与主体连接的过渡区域，该区域做了R角过渡处理，避免直角带来的应力集中，仿真结果显示最大应力远低于常用铝合金或高强度工程塑料的许用应力值，长期使用不会出现疲劳形变。击发瞬间的动态载荷仿真显示，弩架的振动幅度控制在合理范围内，不会因为共振导致瞄准点偏移，保证连续射击的精度稳定性。

在实际装配逻辑上，该弩架的所有安装孔位都做了同轴度公差约束，弓臂安装孔、扳机组件固定孔、导轨安装孔的位置度公差控制在0.05mm以内，装配时不需要额外修配即可完成各组件的组装，降低生产装配的难度。弩架的外轮廓做了钝化处理，所有棱边都做了倒角，避免操作过程中划伤使用者，表面处理预留了氧化或喷塑的工艺余量，既可以提升结构的耐腐蚀性能，又能增加握持时的摩擦力，避免潮湿环境下使用出现打滑问题。

不同于通用型弩架的泛用性设计，该结构完全针对175磅弓臂的载荷特性做了定向优化，不会出现大弓臂配小架带来的结构强度不足问题，也不会因为过度冗余设计带来不必要的重量增加，在野外长时间携行时不会造成过大的负担，同时在极端温度环境下，结构形变量控制在允许范围内，不会因为热胀冷缩导致各组件的配合间隙出现过大变化，保证不同环境下的使用可靠性。
