金属轮式仿古礼炮摆件结构设计

这款轮式仿古礼炮结构，在设计之初就瞄准了桌面工艺摆件、文创展示道具、科普教学教具三类核心应用场景，没有照搬真实火炮的复杂击发、后坐结构，而是在还原经典古炮外形辨识度的前提下，做了适配民用场景的结构简化与尺寸优化。从实际使用需求出发，作为桌面摆件时，整体重心必须落在四轮支撑的边界范围内，避免日常擦拭、挪动时出现侧翻，因此设计阶段反复调整了炮管轴线高度与轮距、轴距的比例关系，最终将炮管中心高度控制在轮径的1.2倍区间，前后轮轴距设定为炮管总长度的0.45倍，左右轮距与炮架宽度保持一致，所有突出结构的外边缘都做了R2以上的圆角处理，不存在尖锐棱角，完全符合日常摆放的安全要求。

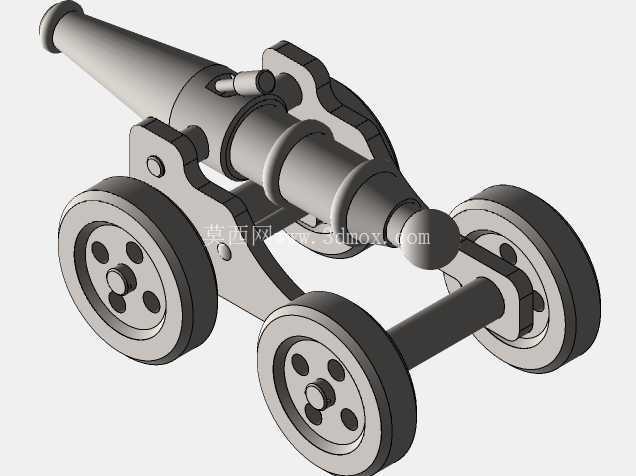

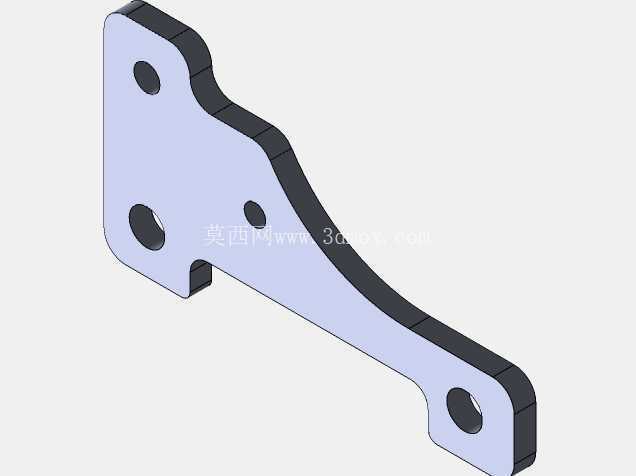

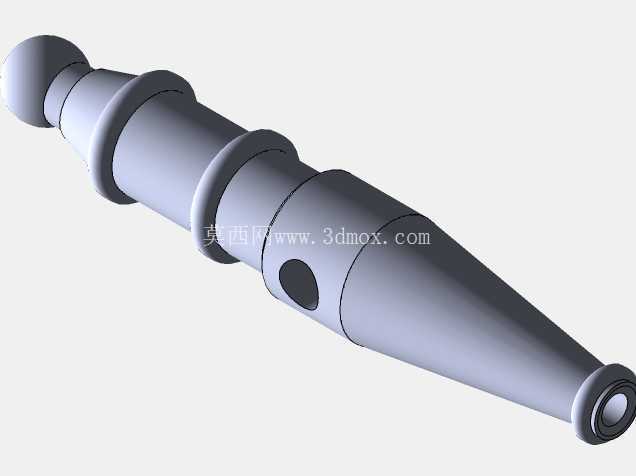

结构拆分来看，整炮分为炮管总成、轮架总成、轮组三个核心模块，炮管部分没有采用真实火炮的变壁厚膛线结构，而是做了等壁厚的空心筒体设计，尾部保留了经典的尾珠造型，炮身中部设置了与炮架连接的两个同轴销轴孔，销轴与孔的配合选用H7/g6间隙配合，既保证炮管可以绕销轴做小角度俯仰调整，又不会出现松旷晃动的问题，俯仰角度的限位依靠炮架上的弧形挡边实现，不需要额外添加锁紧结构，简化装配流程的同时，也能满足摆件摆放时的角度调整需求。轮架部分采用左右对称的板式结构，通过两根横向连接轴固定为整体，连接轴与架板的连接采用过盈配合，不需要额外焊接或者紧固件，装配后整体刚性足够支撑炮管的全部重量，不会出现长期放置后的架板变形问题。

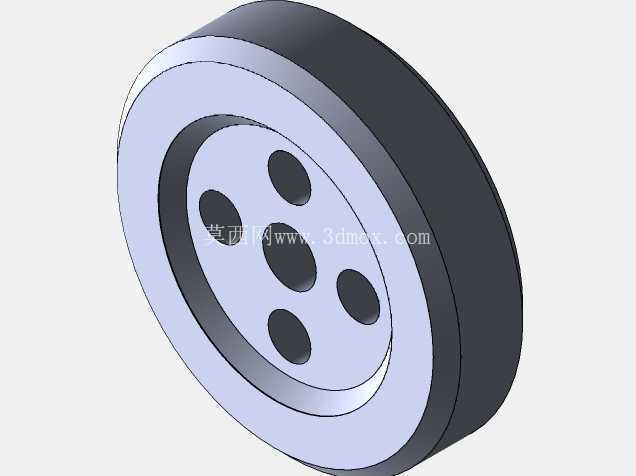

轮组部分参考了古炮的木质辐条轮造型，但做了金属化的结构优化，每个轮子由轮毂、轮缘、连接筋三个部分组成，轮毂中心设置了与轮轴配合的通孔，配合间隙控制在0.1mm以内，保证轮子可以顺畅转动但不会出现轴向窜动，轮缘外表面做了微弧面处理，放置在光滑桌面时不会刮伤漆面，同时接触面积足够，不会出现压痕。所有零件的壁厚都做了均匀化处理，最小壁厚不小于2mm，既适合采用金属铸造、3D打印等多种加工方式制作，也能保证成品的结构强度，日常拿取挪动时不会出现零件断裂的问题。

从安装边界来看，整炮的最大外轮廓尺寸控制在可单手托举的范围内，底部四轮形成的支撑面为矩形，放置时不需要额外的固定底座，直接放置在平面上即可保持稳定，炮管的俯仰调整范围为0到15度，调整过程中炮尾不会与架板、轮组发生运动干涉，所有活动部件的运动行程都做了硬限位，不会出现零件脱出的问题。如果作为科普教具使用，整炮可以完全拆解为单个零件，方便展示经典轮式火炮的基本结构组成，装配过程不需要专用工具，依靠销轴的过盈定位即可完成组装，重复拆装不会出现连接松动的问题。如果作为工艺摆件进行表面处理，所有外露面都没有复杂的内凹结构，方便做抛光、电镀、做旧等各类表面工艺处理，处理后的金属质感可以很好还原古炮的厚重视觉效果。

设计过程中特意规避了真实武器的功能性结构，所有结构仅做外形还原，不具备任何发射、击发的功能，完全符合民用工艺摆件的设计规范，同时在细节处保留了古炮的经典识别元素，比如炮口的加厚段、炮身的箍状装饰、轮组的辐条造型，在简化结构的同时没有丢失原型的辨识度。针对不同的加工场景，零件的分型面都做了平直化处理，采用铸造工艺时不需要复杂的抽芯结构，采用数控加工时装夹定位方便，采用3D打印时不需要添加大量支撑，有效降低了不同加工方式下的制作难度。
