同轴式双级齿轮减速传动装置结构

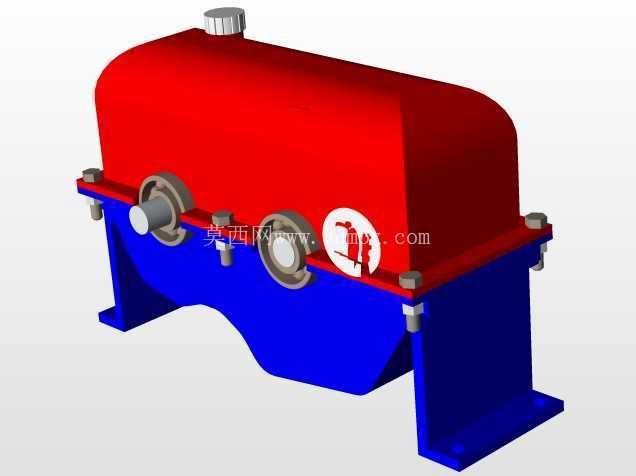

这款传动装置的整体采用上下剖分式箱体结构，下箱体集成一体铸造成型的安装支座，支座底部预留平整安装基面，可直接通过螺栓固定在设备机架的安装平面上，安装基面的螺栓孔位按照通用传动设备安装间距设计，适配多数常规输送、搅拌类设备的机架安装位，无需额外加工过渡连接板。上箱体顶部设置带密封螺纹的注油口，日常维护时可直接打开注油盖加注齿轮润滑油，无需拆解箱体合箱面，降低日常运维的工作量。箱体结合面采用精加工密封平面，合箱时涂覆密封胶即可实现润滑油密封，避免运行过程中出现渗油漏油问题，箱体侧面预留油位观察与放油螺塞位置，可随时监控箱内润滑油液位，换油时可直接通过底部放油口排空旧油。

从传动结构来看，该装置采用两级圆柱齿轮减速布局，输入轴与输出轴呈平行布置，输入轴端伸出箱体外侧，可通过联轴器直接与驱动电机输出轴连接，也可通过带轮、链轮结构实现远距离动力输入，输出轴端可根据负载端需求安装联轴器、链轮或者齿轮，将减速后的动力传递给工作机构。两级齿轮均采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程中冲击更小、运行噪音更低，承载能力也更强，适合中低速重载的连续运行工况。齿轮与轴之间采用平键连接实现周向固定，轴上配套的滚动轴承分别安装在箱体两侧的轴承座孔内，轴承端盖通过螺栓固定在箱体上，可调整轴承游隙，同时实现轴端的密封，防止润滑油泄漏以及外部粉尘进入箱体内部。

在实际工业场景中，这类减速装置常应用在带式输送机的驱动端，将电机的高转速降低到输送带运行所需的工作转速，同时增大输出扭矩，满足长距离输送散料、成品工件的动力需求；也可配套在小型搅拌设备上，为搅拌桨提供合适的转速与扭矩，避免电机直接驱动时转速过高导致物料飞溅、搅拌扭矩不足的问题；在自动化生产线的输送辊道、小型物料提升机构中也能见到这类结构的应用，作为动力传递的核心部件，匹配不同功率的驱动电机即可适配不同负载等级的工作场景。

设计过程中，箱体的壁厚按照铸造工艺要求与承载需求做了合理匹配，既保证箱体在齿轮啮合产生的冲击载荷下不会出现变形，也避免壁厚过大造成整体重量冗余。安装支座的筋板结构与下箱体一体成型，提升支座的抗弯强度，设备运行时即使存在一定的振动，也能保证安装位置的稳定性，不会出现支座开裂、固定螺栓松动的问题。轴系零件的设计充分考虑了装配工艺性，所有轴上零件都可从轴端依次套装，装配时无需做额外的修配工作，拆解维护时也可方便地将轴系整体从箱体中取出，更换磨损的齿轮、轴承等易损件。

外形尺寸方面，该装置的整体长度、宽度与高度按照常规同功率等级减速装置的通用尺寸设计，输入轴与输出轴的中心高、轴伸直径、键槽尺寸都符合通用传动件的配套标准，用户在替换旧设备时可直接匹配原有安装尺寸，无需重新调整机架结构或者更换连接配件。箱体的边角位置做了铸造圆角处理，既避免铸造过程中出现应力集中导致的铸件缺陷，也能去除尖锐边角，防止装配、维护过程中划伤操作人员。整体结构没有多余的冗余设计，所有结构都服务于动力传递、密封、安装、维护的实际需求，没有为了外观增加不必要的装饰性结构，完全围绕工业场景下的实用需求完成结构设计。
