直角式透明壳体齿轮减速传动装置

这款直角布局的齿轮减速装置，在小型传动场景中有着非常明确的适配定位，日常多见于桌面级小型自动化工位、教学演示教具、小型输送模组的动力端配套，也可作为精密检测设备的进给传动单元使用。从结构布局来看，采用输入轴与输出轴呈90度垂直的L型排布，这种布局最大的优势是可以在局促的安装空间内完成动力转向传递，不需要额外加装换向传动组件，能有效压缩整套动力单元的安装占用空间，对于安装面有严格边界限制的小型设备来说，这种结构的适配性远高于同轴式或者平行轴式的减速结构。

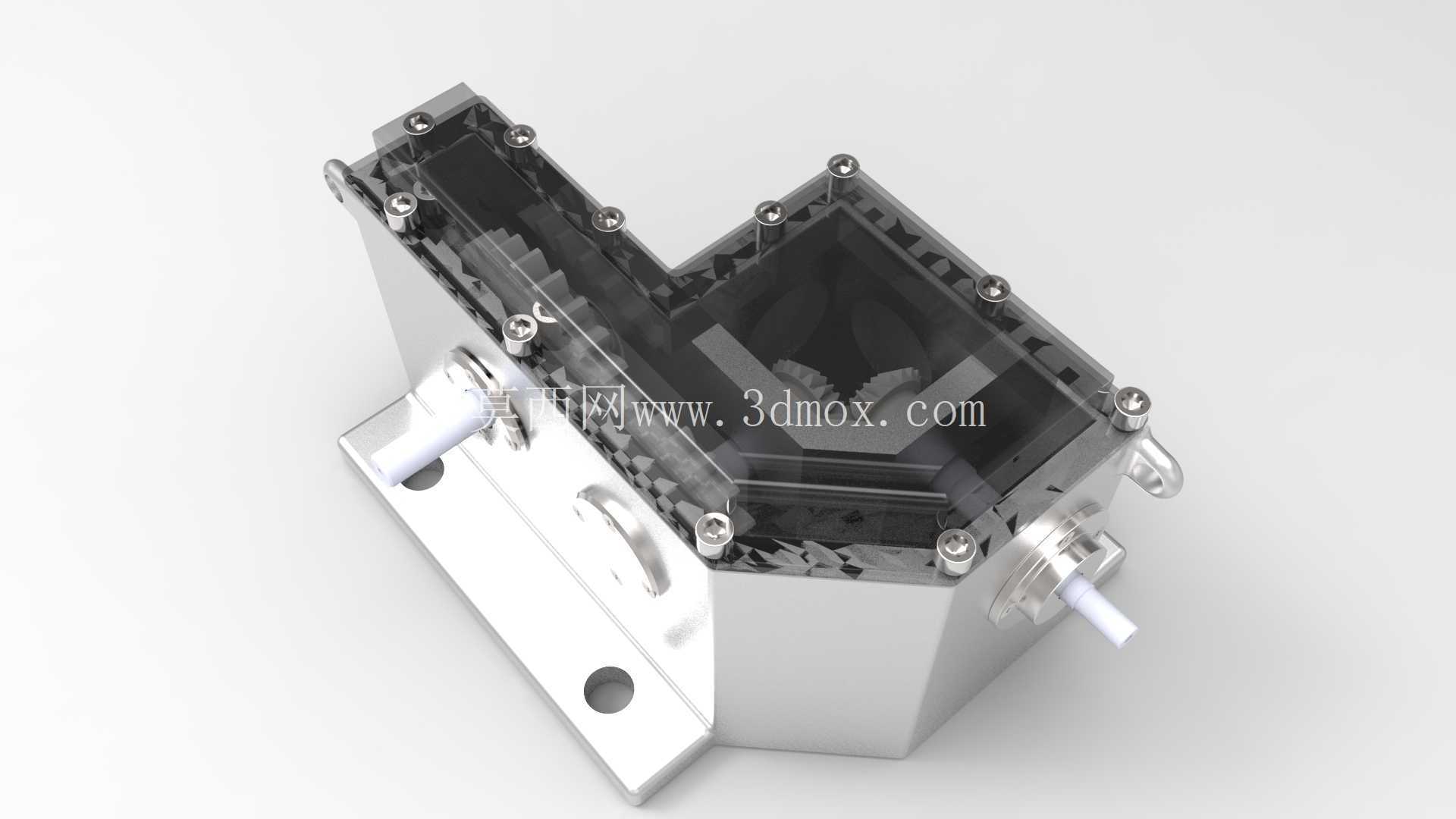

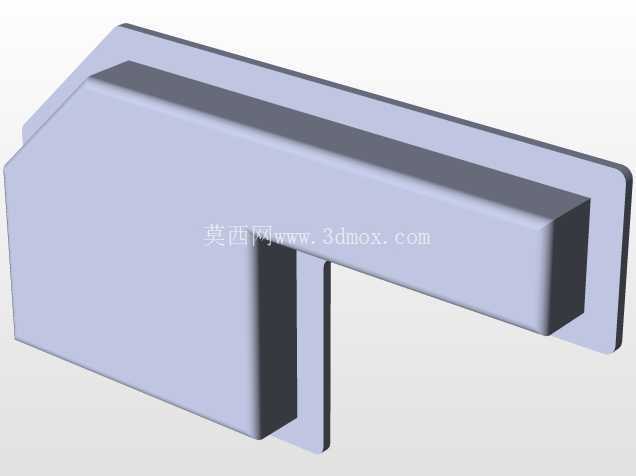

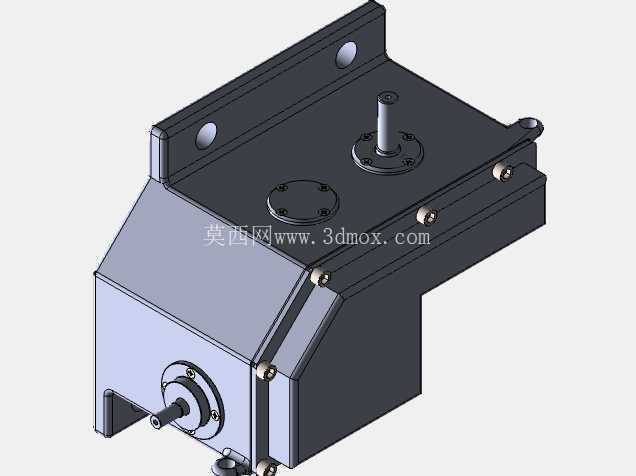

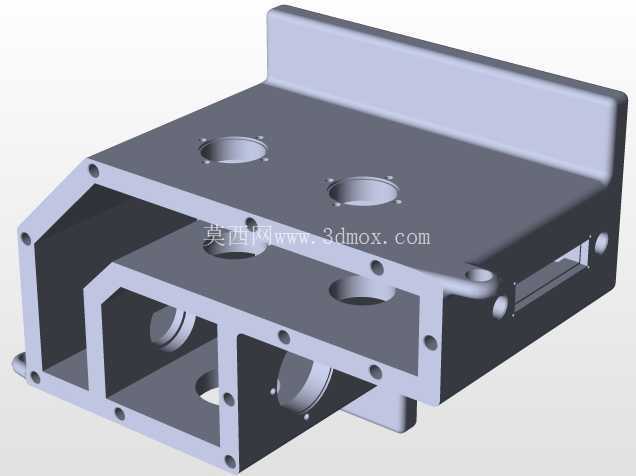

壳体采用上下分体式设计，上半部分为透明可视结构，下半部分为金属安装基座，这种设计并非单纯为了外观展示，在实际调试和运维过程中，运维人员不需要拆解壳体就可以直接观察内部齿轮的啮合状态、润滑脂的分布情况，能快速判断是否存在齿面磨损、啮合错位、润滑不足等常见故障，大幅降低日常巡检的拆解工作量。下半部分的金属基座集成了安装固定耳座，耳座上预留了两个沉头安装孔，安装时可以直接通过螺栓将整个减速单元固定在设备的安装基板上，不需要额外设计转接支架，安装基准面与输出轴的轴线平行度在设计阶段就做了公差约束，能有效避免安装偏差带来的轴系附加载荷。

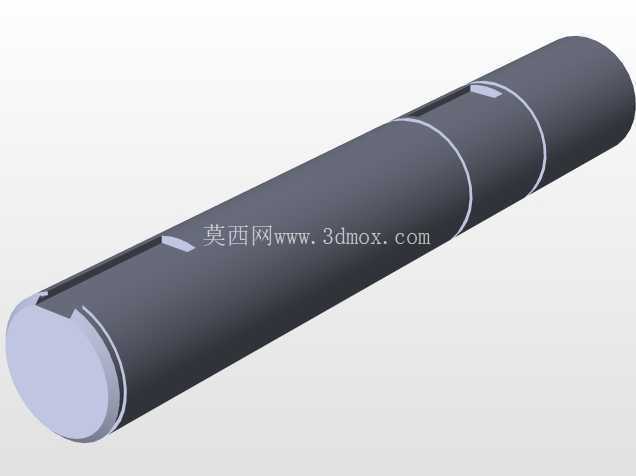

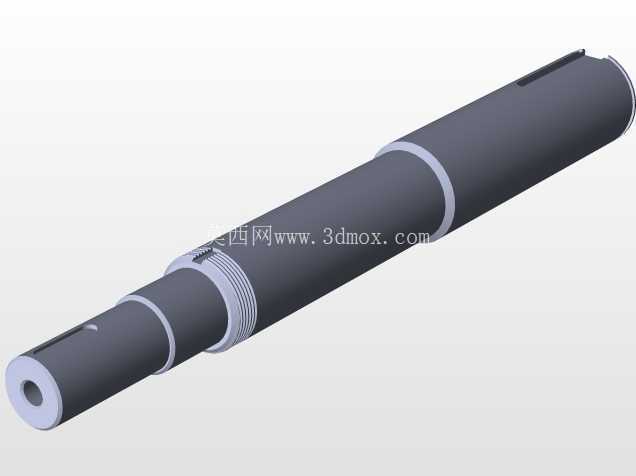

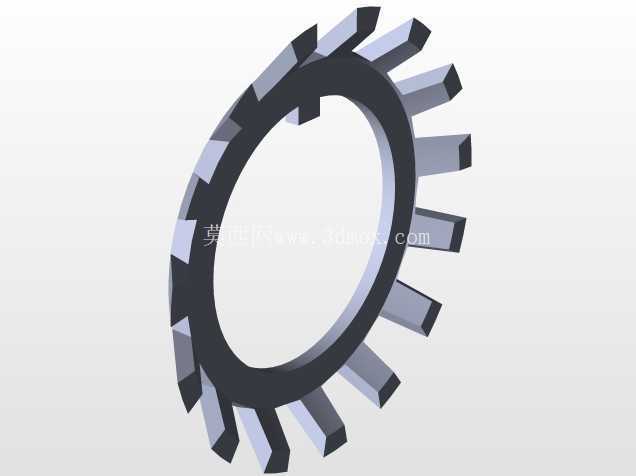

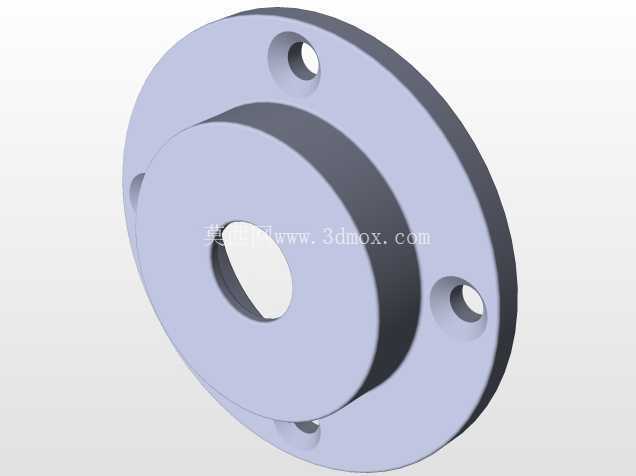

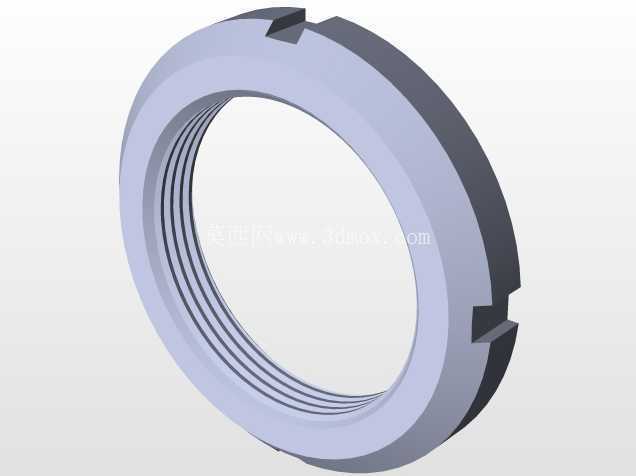

内部采用多级齿轮啮合传动结构，从输入到输出的传动路径经过齿比匹配，可以将输入端的高转速低扭矩动力转换为低转速高扭矩的输出动力，满足执行端对输出力矩的需求。设计阶段对齿轮的啮合侧隙做了合理控制，既保证传动过程中不会因为热膨胀出现卡滞，也能将回程间隙控制在小型精密传动允许的范围内，适配需要频繁正反转的传动场景。输入轴和输出轴都采用伸出式光轴设计，轴端可以根据配套需求加装同步轮、联轴器或者直接连接执行负载，轴伸的长度和直径都做了标准化适配，能兼容市面上常见的小型驱动电机输出轴尺寸，不需要额外做轴径转接。

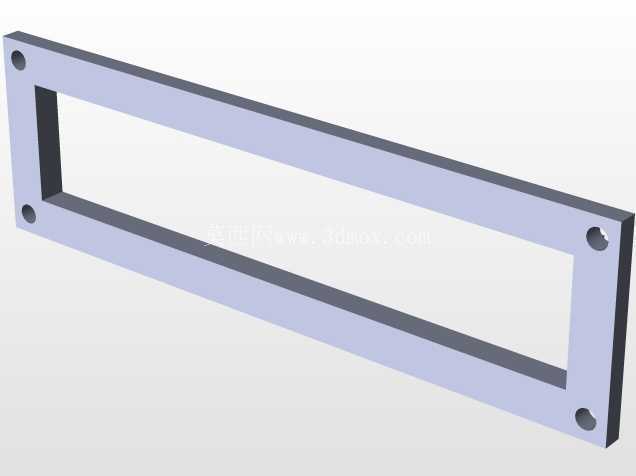

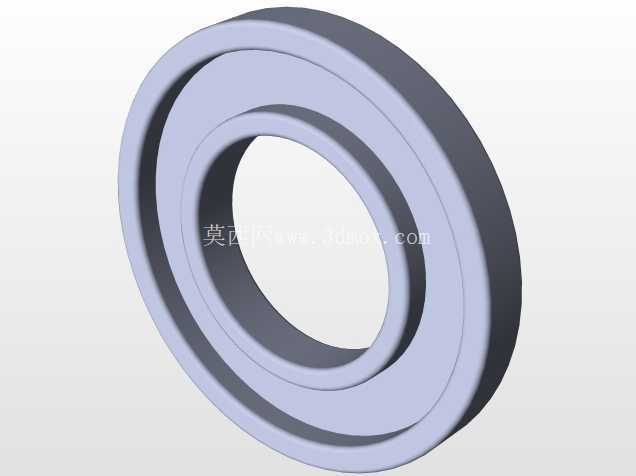

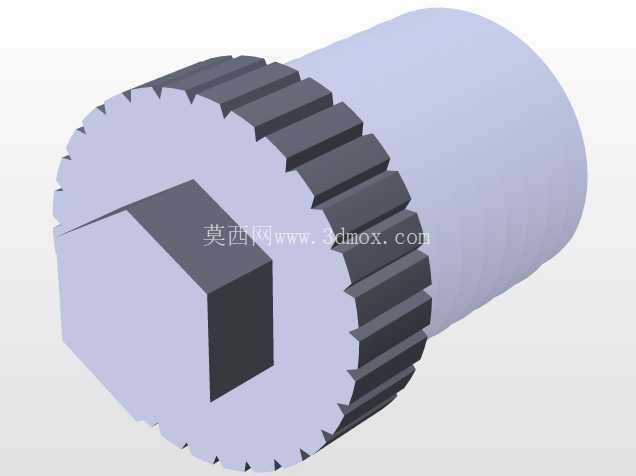

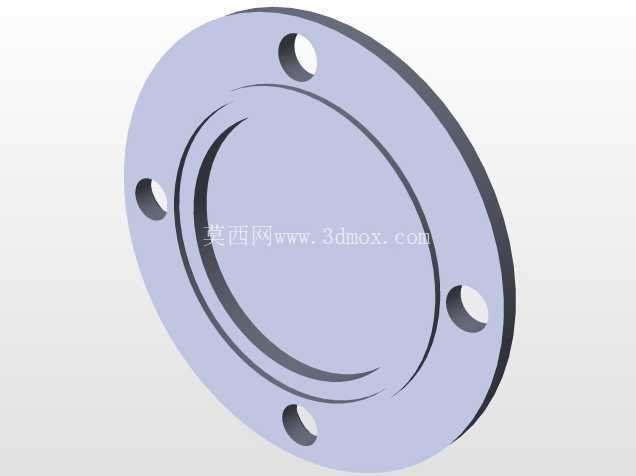

壳体的结合面采用螺栓周向均匀紧固的密封结构，透明壳体与金属基座的结合处预留了密封槽，可以加装密封胶条或者涂覆密封胶，避免内部润滑脂泄漏，同时也能阻挡外界的粉尘、碎屑进入齿轮啮合腔，延长内部传动件的使用寿命。周向布置的紧固螺栓在拆解维护时可以逐一松开，就能直接掀开透明上盖，对内部齿轮进行检查、润滑脂更换或者齿轮件替换，维护操作不需要将整个减速单元从设备上完全拆下，能大幅缩短设备维护的停机时间。

从安装边界来看，整个装置的L型结构两个垂直方向的外轮廓尺寸都做了紧凑化处理，安装时只需要在基板上预留对应耳座的螺栓孔位，同时预留出输入轴和输出轴的接线、装配件空间即可，不需要在壳体周围预留过大的操作空间，非常适合集成在空间紧凑的小型自动化设备内部。透明壳体的材质选用了具备一定机械强度的工程透明材料，既能保证可视效果，也能承受齿轮传动过程中产生的振动和轻微冲击，不会因为日常运行的振动出现开裂或者变形的问题。

在实际选型配套时，这种直角结构的减速装置可以直接匹配小型直流电机、步进电机作为动力输入，输出端可以连接小型滚轮、摆杆、转盘等执行件，完成物料输送、工位切换、角度调节等常见的传动动作。相比同减速比的平行轴减速器，它的动力转向功能可以省去一对锥齿轮换向的结构，减少了一套传动副的加工和装配成本，同时也降低了多传动副带来的传动效率损耗和回程误差累积。在教学演示场景中，透明壳体可以让学习者直观看到不同齿数齿轮的啮合过程、动力传递的路径以及减速增扭的实际效果，比封闭式壳体的减速器更具教学展示价值。
