酚醛树脂材质防滑滚花纹握柄结构

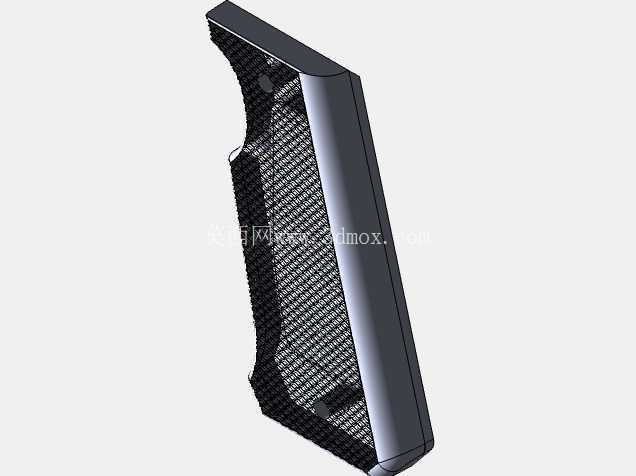

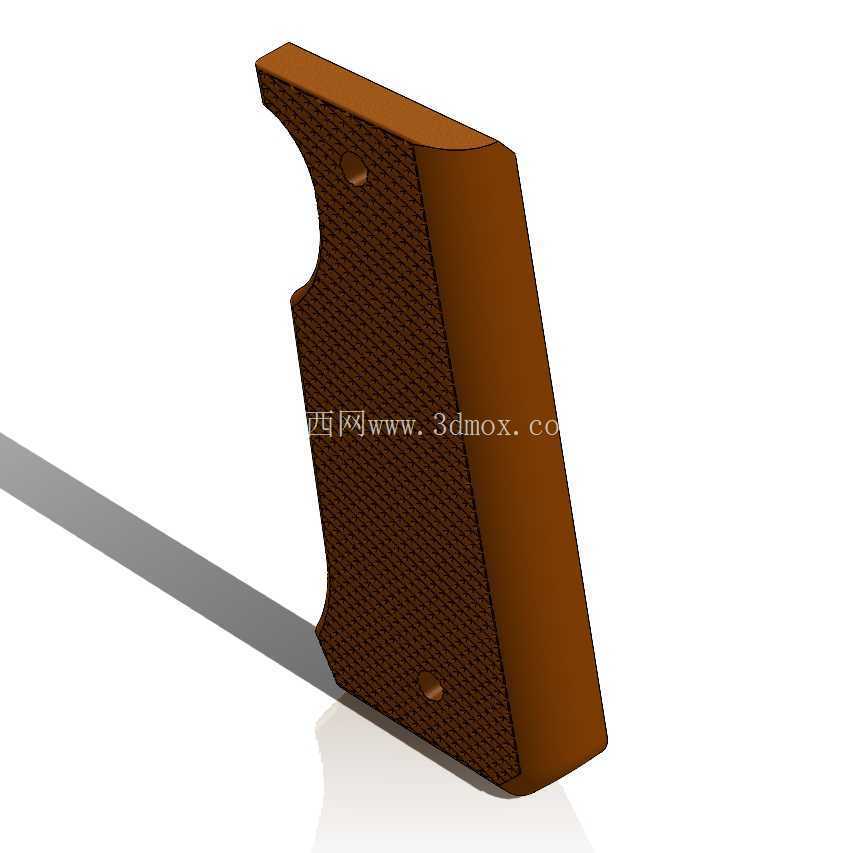

　　这款握柄主要适配小型手持设备、手动工具以及紧凑型握持类器械的握持部位，在实际使用场景中，操作人员长时间持握设备时，手部出汗或者沾附少量油污的工况下，普通光面握柄很容易出现打滑脱手的问题，这款带滚花纹理的握柄就是针对这类痛点做的结构优化。从功能特性来看，握柄整体采用贴合人手握持弧度的曲面造型，边缘做了均匀的R角过渡，没有尖锐棱角，避免持握时硌手造成的操作疲劳；表面的滚花纹理不是常规的直纹或者网纹滚花，而是经过排布优化的细密凹凸格纹，每个凸点的高度控制在0.3mm左右，既不会因为纹理过深硌手，也不会因为纹理过浅起不到防滑效果，纹理区域覆盖了人手握持时掌心、指腹接触的全部区域，不管是正手握持还是侧方调整姿势，都能获得足够的摩擦阻力。

　　设计过程中首先要确定安装边界，握柄整体厚度控制在12mm，长度方向适配常规成人手掌的握持跨度，总长度为92mm，最大宽度38mm，背部是平整的安装基准面，上面预留了两个沉头安装孔，孔位间距按照对应安装基体的固定点位做匹配，沉孔深度可以完全容纳M3规格的沉头螺丝，安装后螺丝头部不会突出握柄表面，避免刮蹭手部或者衣物。握柄的侧面轮廓做了内凹的指位避让，对应食指和中指的自然弯曲弧度，持握时手指可以自然贴合在凹陷位置，不需要刻意调整手势就能找到稳定的握持姿态。

　　材质选用酚醛树脂，这种材料本身具备较好的耐磨性能和隔热性能，在设备长时间运行产生一定温升的情况下，握柄表面不会快速导热造成烫手问题，同时材料的表面硬度足够，长期使用过程中滚花纹理不会因为反复摩擦被磨平，防滑性能的衰减速度远低于普通塑料材质。建模过程中，滚花纹理的排布是核心难点，不能直接用阵列命令做简单的凹凸堆叠，要顺着握柄的曲面弧度做纹理的法向凸起，保证每个纹理单元的凸起方向都垂直于所在位置的握柄表面，避免出现纹理倒扣或者凸起高度不一致的问题，不然实际注塑生产的时候会出现脱模困难，或者纹理深浅不一影响防滑效果。

　　安装配合面的平面度公差控制在0.1mm以内，保证握柄安装到基体上之后不会出现翘边、缝隙不均匀的问题，两个安装孔的位置度公差控制在0.05mm，避免安装时出现孔位错位无法装配的情况。实际应用中，这类握柄除了适配手动工具，也可以用在小型通讯手持终端、便携检测设备的握持部位，针对不同的安装需求，只需要调整背部安装孔的位置和间距，不需要改动整体的握持曲面和滚花纹理结构，就能快速适配不同的基体，具备较好的结构通用性。在受力校核方面，握柄的壁厚做了均匀化处理，整体壁厚保持在3mm左右，没有出现壁厚突变的位置，避免注塑过程中产生缩痕、内应力集中的问题，在承受150N的侧向握持力时，握柄的最大变形量不超过0.2mm，不会出现断裂或者过度形变影响使用的情况。滚花纹理的边角也做了微小的R角处理，避免纹理边缘过于锋利，长期持握时磨伤手部皮肤，同时微小的圆角也能提升注塑生产时的模具寿命，减少纹理部位的模具磨损。
