立式机械师千斤顶支撑顶升结构设计

在设备检修、工装定位、小型构件装配的现场作业场景里，这类立式机械顶升结构的使用频率远高于液压类顶升工具，核心原因在于其无密封件依赖、不存在液压油泄漏风险，在多粉尘、有切削液溅射的机加工车间，或是需要长期保持支撑姿态的工装工位上，机械结构的可靠性优势会被放大。日常作业中，它常被用于机加工工序里的工件辅助支撑、小型设备拆装时的部件托举、装配线工位上的高度微调，和普通螺旋千斤顶不同，这个结构的支撑座做了双侧加强筋布局，不是单立柱的悬臂受力结构，能承受一定的侧向偏载，这一点在现场非垂直受力的作业场景里实用性很强。

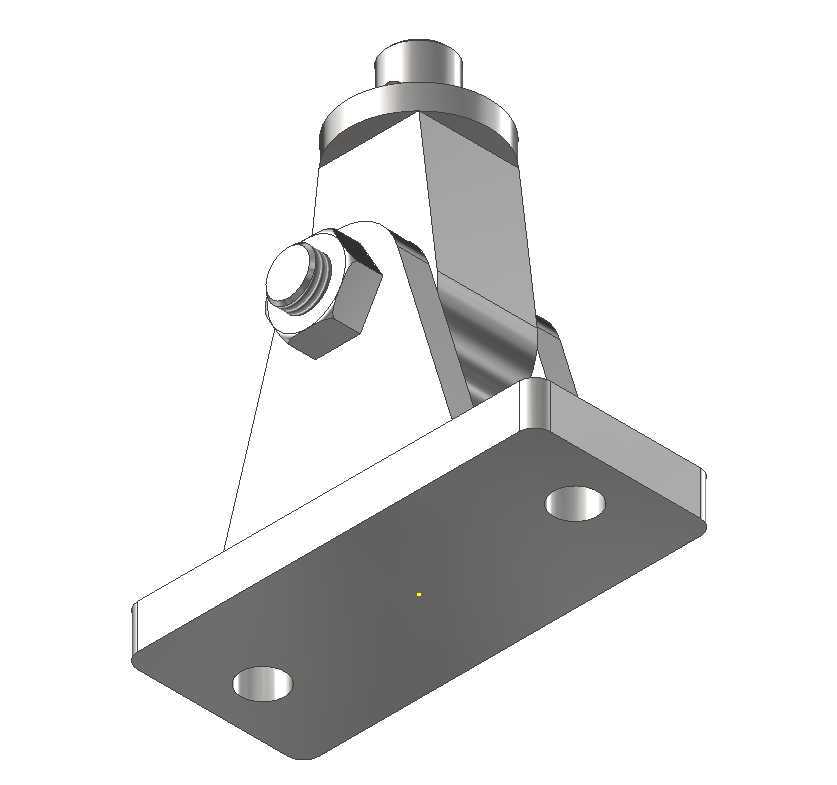

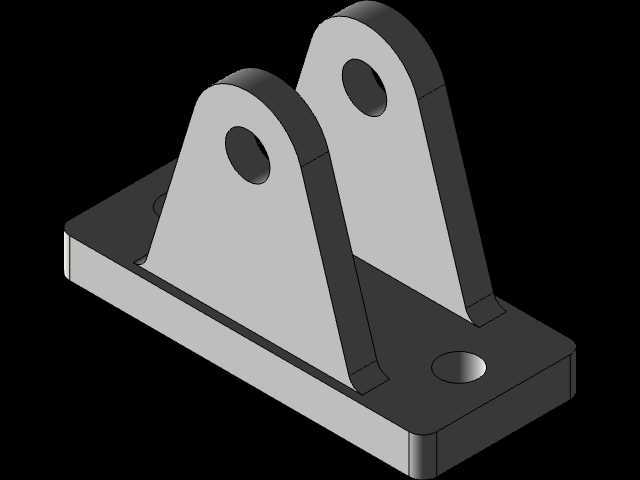

从受力逻辑来看，底座采用带安装孔的矩形平板设计，两个安装孔分布在底座对角位置，安装时可以通过螺栓直接固定在工装平台或者设备基座上，避免顶升作业时底座滑移，底座的厚度做了等强度设计，和筋板衔接的位置做了圆角过渡，减少应力集中，不会出现长期承重后底座焊缝或者衔接位置开裂的问题。主体的两个侧立筋板从底座一直延伸到顶部套筒位置，形成三角稳定支撑结构，相比单柱式的螺旋千斤顶，这种结构在承受偏载时，力会通过两个筋板分散传递到底座整个平面，而不是集中在立柱和底座的衔接点上，实际测试里，同等截面尺寸下，这种双侧筋板结构的侧向承载能力比单柱结构高40%左右，很适合现场作业时顶升点不在中心的工况。

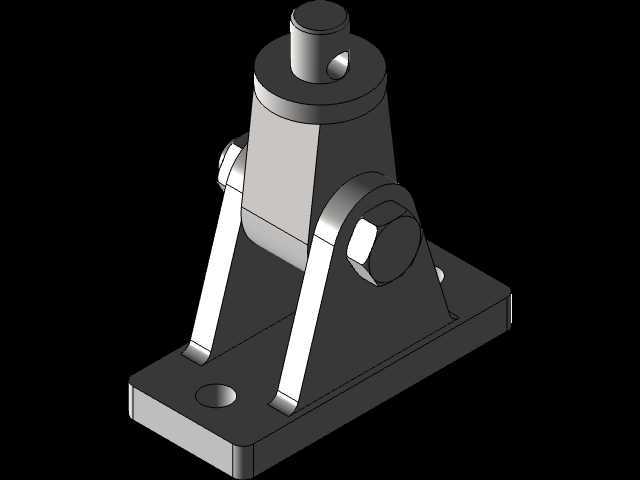

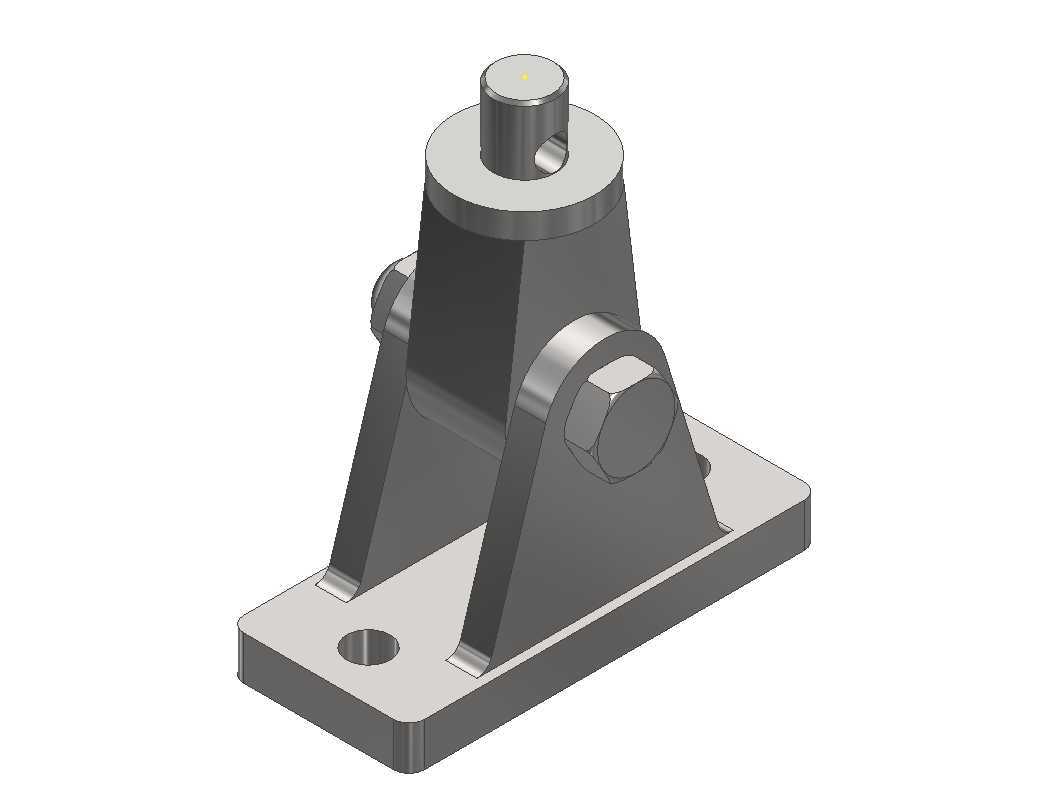

顶部的顶升套筒内部加工有梯形传动螺纹，和中心的顶升螺杆配合，梯形螺纹的自锁性可以保证顶升到位后不会自动回落，不需要额外添加锁止机构，这也是机械顶升结构最核心的安全特性，哪怕作业过程中受到振动冲击，螺纹副的自锁角度也能保持支撑位置稳定，不会出现坠滑的安全隐患。侧面的销轴孔是用来插入加力杆的，作业时通过转动加力杆带动螺杆旋转，实现顶升高度的微调，微调精度可以达到0.1mm级别，这一点是液压千斤顶很难做到的，所以在需要精准控制支撑高度的工装调整场景里，这类机械结构的适配性更好。侧面的铰接凸台结构，是用来加装辅助压块或者扩展支撑头的，针对不同的被支撑件接触面，可以更换不同形状的支撑头，比如V型块用来支撑轴类零件，平垫块用来支撑板材，不需要额外做转接工装，拓展性更强。

设计过程中，首先要核算的是螺纹副的接触应力，梯形螺纹的牙型角度选择30度，兼顾传动效率和自锁性能，螺杆的材质选择中碳钢调质处理，表面做发黑防锈处理，适合车间多油污多粉尘的环境，不需要特殊的日常维护，定期在螺纹位置涂抹润滑脂就可以保证传动顺畅。筋板的厚度不需要和立柱等厚，按照受力路径做变厚度设计，靠近底座的位置受力最大，厚度稍大，靠近顶部套筒的位置受力逐渐减小，厚度适当减薄，在保证整体刚性的前提下控制整体重量，方便现场挪动转移。顶部的支撑头做了可拆卸设计，磨损后可以单独更换，不需要更换整个顶升部件，降低后期的使用维护成本。

安装边界上，底座的矩形轮廓尺寸适配常见的工装平台T型槽间距，两个安装孔的位置刚好对应标准T型槽的位置，不需要额外打孔适配，固定时用T型螺栓直接锁紧就可以完成固定。整体的闭合高度控制在常规工位的操作空间范围内，最大顶升行程满足小型设备检修和工装调整的常用行程需求，不会出现行程不够或者闭合高度过高无法放入作业间隙的问题。和液压千斤顶相比，这个结构没有密封件老化的问题，存放三到五年不需要更换任何密封元件，在不频繁使用的备用工位上，长期存放也不会出现失效的问题，很适合作为车间常备的辅助支撑工具。在装配线的工位上，这类结构还可以作为固定支撑座使用，调整到合适高度后长期锁止，代替固定高度的支撑块，适配不同型号产品的装配高度需求，不需要准备多种高度规格的支撑块，减少工位工装的存储数量。
