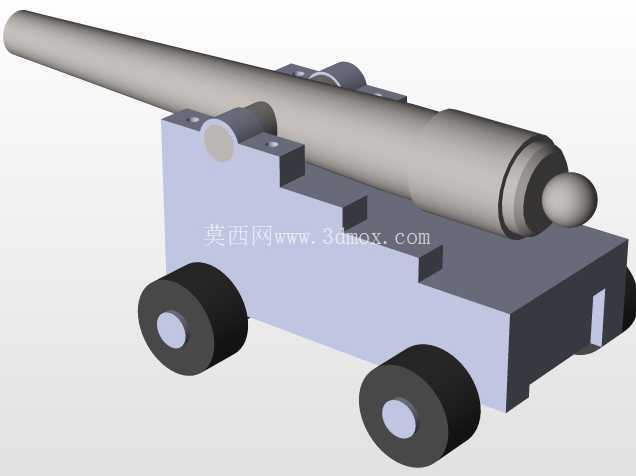

带轮式移动炮架的仿古滑膛火炮结构

这款轮式滑膛火炮结构，最初的设计出发点是适配桌面级FDM3D打印的成型需求，所有结构拆分均考虑了打印时的支撑最小化原则，炮管、炮架、轮组三个核心模块可独立打印后通过轴孔配合完成组装，无需额外粘接剂即可实现稳固连接，也可根据展示需求做涂装处理。从实际应用场景来看，这类结构既可以作为科普教具用于近代兵器发展史的展示教学，帮助受众直观理解早期身管火器的支撑、移动与发射姿态调整逻辑，也可作为微缩场景摆件用于历史主题沙盘的搭建，部分文创开发场景中也会将其作为复古机械元素融入桌面装饰产品的设计中。

从功能特性来看，该结构完整还原了早期轮式火炮的核心运动逻辑：炮身通过两侧的耳轴与炮架上的支撑座配合，可实现一定角度的俯仰调整，模拟火炮射击时的射角调节动作；四个行走轮采用轴套与炮架底部的轮轴连接，可顺畅转动，模拟火炮的阵地转移与短距离机动过程；炮架尾部的支撑结构在炮身处于水平状态时可接触放置平面，避免炮身因重心前倾发生倾覆，同时还原了早期火炮发射时抵消后坐力的尾部支撑设计逻辑。

设计过程中首先对炮管的外形做了简化处理，摒弃了原古炮表面复杂的装饰纹路与非功能性凸起，将炮管设计为等壁厚的空心圆筒结构，既降低了3D打印时的材料消耗，也避免了实心结构打印时出现的内部应力变形问题，炮口位置的加强箍、炮尾的堵头结构均做了等比例缩放，保留外形识别特征的同时将壁厚控制在1.5mm以上，满足PLA、ABS等常见3D打印材料的强度要求。炮架部分采用了阶梯式的块状支撑结构，耳轴安装座的位置经过重心测算，确保炮身处于0-30度俯仰区间时整体重心始终落在四个轮组的支撑范围内，不会出现侧翻问题；炮架上的减重凹槽并非装饰性设计，而是对应打印时的悬空面角度做了45度倒角处理，无需添加支撑即可顺利打印成型，同时也还原了古炮炮架上用于固定炮绳、放置附件的凹槽结构特征。

轮组部分的设计重点在于转动顺畅度与装配便利性，轮轴与炮架本体采用过盈配合设计，安装时仅需将轮轴压入炮架底部的预制孔即可完成固定，车轮与轮轴之间预留了0.2mm的配合间隙，确保车轮转动时无卡滞，车轮表面的轮毂凸起做了圆角处理，避免打印时出现锐边翘边的问题。从安装边界来看，该结构整体组装完成后的最大外轮廓尺寸控制在200mm*80mm*100mm区间内，可适配大多数桌面级3D打印机的成型平台尺寸，无需拆分打印即可一次性完成单个模块的制作；炮身俯仰角度的调整范围为0度到35度，当俯仰角度达到上限时炮尾不会与炮架本体发生干涉，轮组的转动角度不受限制，可在平整平面上顺畅推行。

在结构细节处理上，所有棱边均做了R0.5mm的圆角过渡，既避免了3D打印时的层纹锐边划伤问题，也让整体外观更接近古炮的铸造质感；炮管与耳轴的连接位置做了局部加厚处理，避免多次调整俯仰角度时出现连接断裂的问题；炮架底部的平面度控制在0.1mm以内，确保组装完成后放置在平面上不会出现晃动问题。不同于高精度的复刻模型，这款结构在设计时优先考虑了3D打印的工艺可行性，所有配合面的公差均按照FDM打印的常规精度做了补偿，普通用户无需进行二次打磨即可完成顺利组装，对于有更高展示需求的用户，也可在基础结构上追加细节特征，比如炮架上的金属包边、炮管上的铭文等结构，进一步提升模型的还原度。
