水下航行器对转螺旋桨推进结构设计

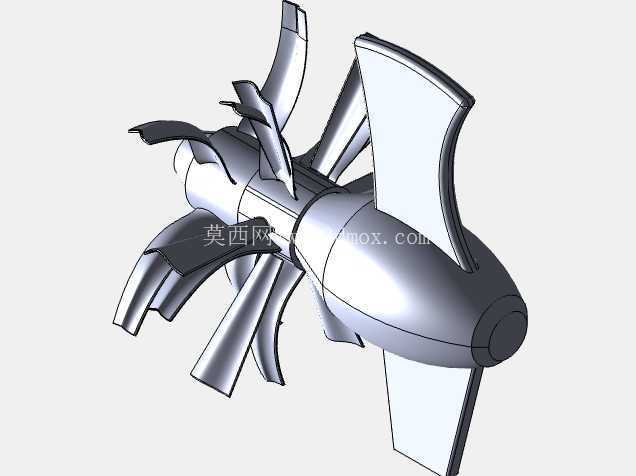

　　这套对转螺旋桨结构主要面向水下航行装备的推进场景，区别于常规单螺旋桨推进方案，前后两组反向旋转的桨叶可抵消单桨转动产生的偏转扭矩，避免航行体在无额外舵面修正时出现航向偏转，尤其适配中小型鱼雷、水下潜航器这类对航向稳定性要求严苛的载具，能在有限的艇身直径约束下最大化推进效率。从结构布局来看，前端整流罩采用流线型椭球设计，曲面过渡曲率完全匹配航行体头部的线型，可大幅降低来流的紊流干扰，让水流以更平顺的状态进入桨叶工作区，减少空泡产生的概率。

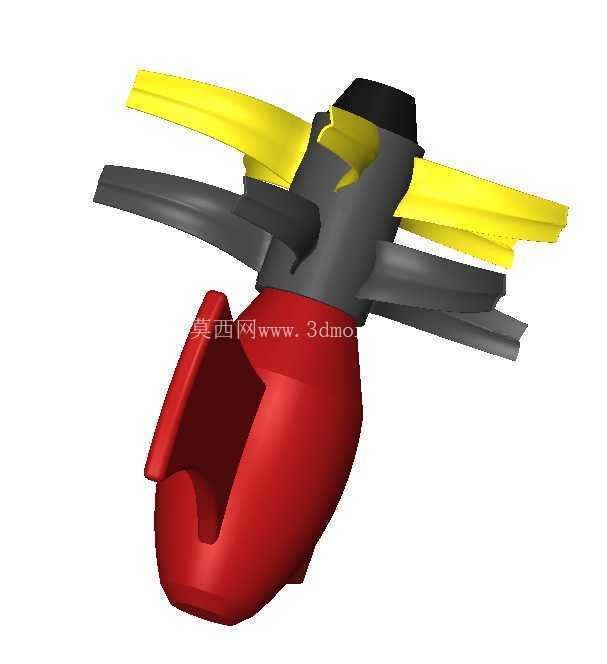

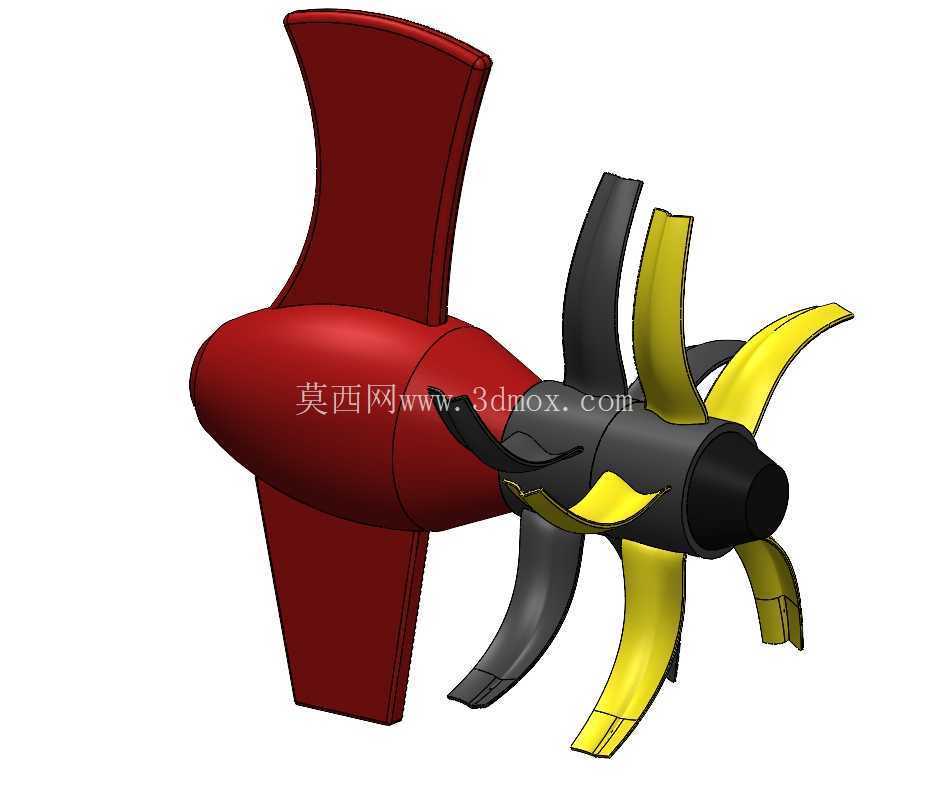

　　前后两组桨叶采用差异化叶型设计，前级桨叶叶梢宽度更大，翼型截面采用高升阻比的水动力翼型，负责对来流进行第一次加速做功；后级桨叶的叶数与前级存在差值，旋转方向与前级完全相反，可回收前级桨叶尾流中的旋转动能，将原本耗散在尾流中的周向流动能量转化为轴向推力，整体推进效率比同直径单桨提升15%以上，同时两组桨叶的扭矩相互抵消，航行体不需要额外分配舵机动力去修正侧偏力矩，能进一步降低航行过程中的能耗。设计过程中首先要匹配航行体的额定航速与工作水深，确定桨叶的盘面比与叶数组合，前级桨叶的安装角从叶根到叶梢按线性规律递减，适配不同半径处的线速度差异，保证每个叶素截面都工作在最优攻角区间，避免叶梢部位出现流动分离。

　　后级桨叶的安装角需要结合前级尾流的旋转速度场做针对性修正，让后级桨叶的入流攻角始终保持在高效区间，同时要控制前后桨叶的轴向间距，间距过小时前级桨叶的尾流脉动会直接冲击后级桨叶，引发结构振动与噪声，间距过大则会增加整个推进段的轴向长度，挤占航行体内部的载荷空间，最终确定的轴向间隙控制在前级桨叶直径的15%-20%区间，兼顾效率与结构紧凑性。安装边界方面，整个推进组件的根部连接法兰采用标准的止口定位结构，止口直径与航行体尾部的舱段内径匹配，连接螺栓的孔位按圆周均布设计，可直接适配多数中小型水下航行器的尾部安装接口，不需要额外做转接结构。桨叶的叶梢与外部导管或航行体外壳的间隙控制在桨叶直径的1%左右，间隙过大会导致叶梢泄漏损失增加，降低推进效率，间隙过小则容易在航行体受水流冲击产生形变时出现叶梢碰擦的故障。桨叶根部与轮毂的连接采用大圆角过渡，降低应力集中系数，可承受水下高速旋转时的离心载荷与水流冲击载荷，轮毂内部预留了传动轴的安装空间，可分别适配同轴对转的双输出轴传动结构，前后轴的支撑轴承位同轴度公差控制在0.02mm以内，避免高速旋转时出现轴系跳动。

　　在实际应用中，这类对转推进结构除了用于军用鱼雷，也可适配民用的水下机器人、自主式水下潜航器，在相同的电池容量下能提升30%左右的续航里程，同时因为扭矩自平衡的特性，小型潜航器不需要加装复杂的航向修正机构，能进一步压缩整机的结构重量与制造成本。设计时还需要考虑不同工作水深下的结构强度，桨叶的厚度从叶根到叶梢逐渐递减，既保证叶根部位有足够的强度承受扭矩载荷，也能减轻叶梢部位的重量，降低旋转时的离心力负荷，桨叶表面的曲面光滑度要求达到Ra1.6以下，减少水流摩擦阻力，同时降低航行时的流体噪声，提升水下装备的隐蔽性。
