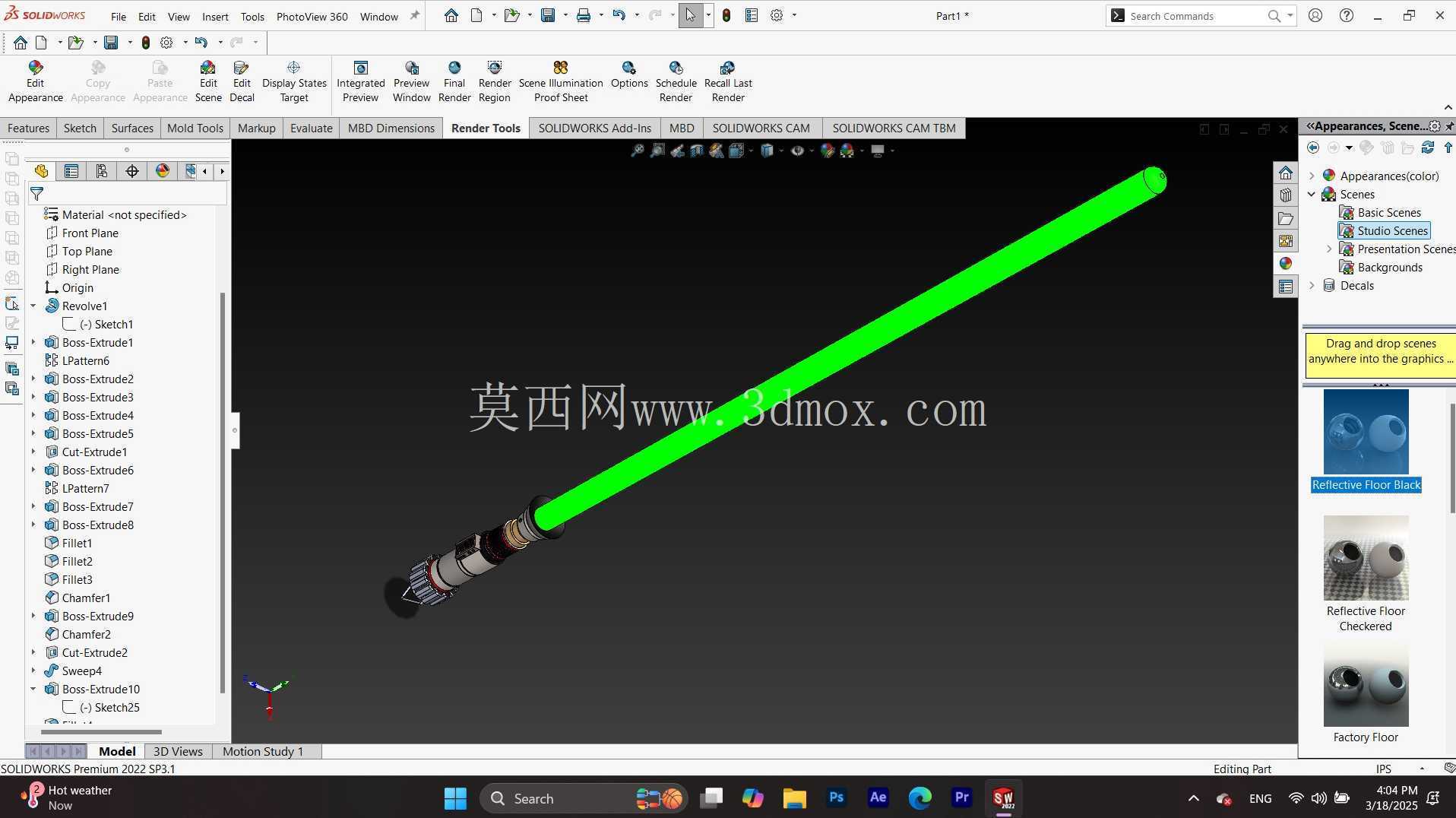

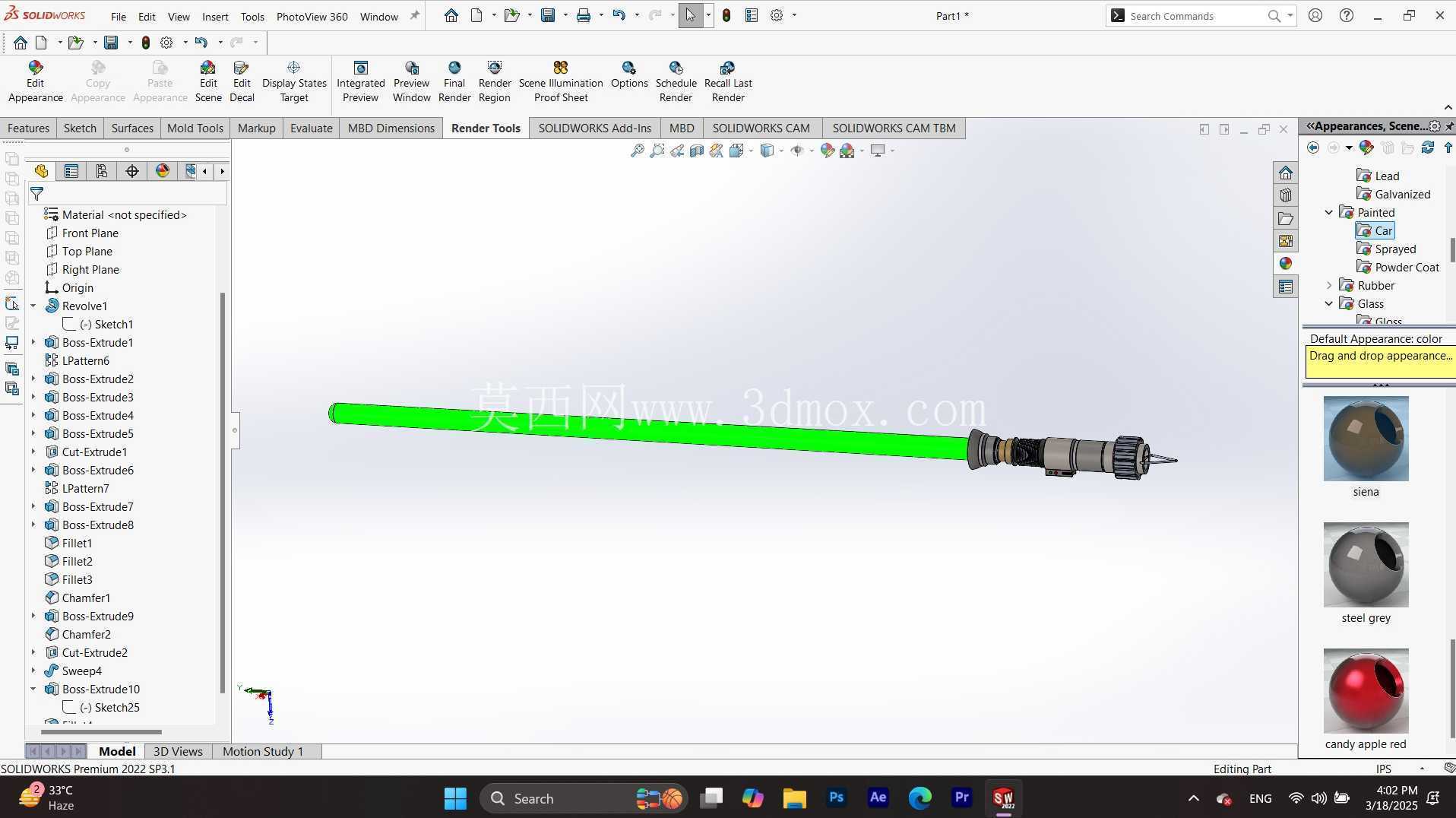

星球大战主题手持发光剑道具三维结构

本次呈现的手持发光剑结构，最初的设计出发点是服务于影视道具制作、线下主题展陈互动装置以及科幻主题周边的实体化落地需求，在结构设计阶段完全围绕实际使用场景的边界条件展开。从实际应用场景来看，这类结构既可以作为影视拍摄中的手持道具，配合现场打光实现剑体发光的视觉效果，也可以适配主题乐园的互动体验装置，通过内置的发光模组与感应模块实现挥动触发音效、光效变化的交互功能，同时也能作为高精度收藏级手办的核心结构参考，支撑周边产品的开模与量产。

在功能特性的设计上，结构分为握持手柄与剑体发光段两个核心部分。握持手柄区域做了多段防滑纹理与模块化分件设计，内部预留了标准的电池仓、控制电路板安装位以及发光源的固定卡槽，所有内部安装位的尺寸都按照常规7号电池组、小型触控驱动板的通用外形做了适配，不需要额外修改结构就能完成标准电子元件的装配。手柄尾部设计了可拆卸的端盖结构，采用旋转卡扣式连接，不需要额外工具就能打开更换电池，端盖上预留了挂绳孔位，方便实际使用时的腕部固定，避免挥动过程中脱落。剑体发光段采用等直径的圆柱结构，与手柄连接位置做了锥形过渡段，既保证视觉上的流畅感，也在结构上做了加强筋设计，避免剑体与手柄连接位置受侧向力出现断裂。剑体内部预留了导光条的安装槽，槽体尺寸与常规直径8mm的亚克力导光条完全匹配，导光条末端与手柄内的LED光源位置精准对齐，保证光线能够均匀传导到整个剑体，不会出现局部亮斑或者暗区。

设计思路上全程遵循实体化落地的工程逻辑，没有做无法实现的夸张结构。首先确定的是握持手柄的人机尺寸，手柄外径设置为32mm，整体长度控制在220mm，这个尺寸符合绝大多数成年人的手掌握持范围，单手握持时手指能够完全环绕手柄，不会出现过粗握持不稳或者过细手感单薄的问题。剑体部分的长度设置为850mm，整体装配完成后的总长度控制在1070mm，这个长度既符合影视原作中的视觉比例，也不会因为过长导致挥动时触碰到周边物体，适配室内拍摄、展陈互动的使用场景。安装边界方面，手柄内部的电子元件安装腔尺寸为直径22mm、长度150mm，能够容纳常规的3节7号电池组与直径20mm以内的圆形控制电路板，发光源的安装位距离手柄与剑体的连接端面距离为15mm，保证LED发出的光线能够垂直入射到导光条端面，减少光线的散射损耗。剑体部分的壁厚设置为2mm，如果采用3D打印制作可以选择PLA或者光敏树脂材料，壁厚能够满足常规挥动的强度要求，如果采用注塑工艺量产，这个壁厚也符合塑料件的注塑成型工艺要求，不会出现缩痕或者填充不足的问题。

在结构细节的处理上，手柄表面的装饰环都采用独立分件设计，每个装饰环的连接位置都设计了定位止口，装配时不需要额外调整就能保证同轴度，装饰环与手柄主体的连接采用过盈配合加少量胶水固定的方式，既保证连接强度，也方便后期拆解维护。剑体与手柄的连接位置设计了10mm长的插入段，插入段与手柄内的安装孔采用H7/g6的间隙配合，装配后能够保证剑体与手柄的同轴度误差不超过0.5mm，不会出现剑体歪斜的问题。同时在连接位置设计了径向的紧定螺丝孔，装配完成后可以通过M3的紧定螺丝锁定剑体位置，避免挥动过程中剑体松动脱落。整个结构的所有分件都考虑了脱模斜度，外观面的脱模斜度设置为1.5度，内部安装面的脱模斜度设置为1度，不管是3D打印还是注塑开模都能够顺利脱模，不需要做额外的结构修改。针对互动场景的使用需求，手柄上的按键安装位设计为直径12mm的通孔，能够适配常规的轻触按键开关，按键位置设置在手柄握持时拇指能够自然触碰的位置，不需要调整手型就能完成开关操作与光效模式切换。
