通讯设备插箱内部结构装配设计方案

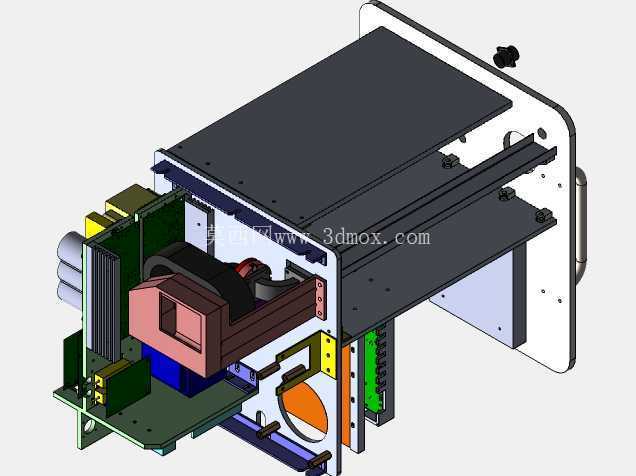

该结构为标准机架式通讯插箱的内部装配方案，适配19英寸标准机柜安装场景，常见于工业通讯基站、机房数据传输节点、工业现场信号汇聚端等部署环境，承担信号处理、协议转换、数据中转的硬件载体功能。从安装边界来看，整体宽度适配标准机柜立柱孔距，深度方向预留了前后线缆走线空间，前面板保留了指示灯、操作按键的安装位，后侧预留了通讯接口、电源接口的开孔区域，安装时可通过两侧的固定耳与机柜立柱锁紧，无需额外定制转接件，适配多数标准机柜的安装规范。

设计过程中优先考虑了内部组件的排布合理性，将核心处理模块布置在箱体中部风道区域，两侧预留了均匀的通风间隙，配合上下盖板的通风孔可形成自然对流散热路径，避免局部热量堆积影响元器件寿命。电源模块单独布置在箱体一侧，与信号处理模块之间设置了金属隔离挡板，减少电源工作时的电磁干扰对信号传输的影响，同时电源模块的安装位预留了不同规格电源的适配孔位，可根据实际功耗需求替换不同功率的电源组件，提升方案的适配性。

内部PCB板采用导轨式安装结构，每块板卡对应独立的插拔导轨，维护时可单独抽出单块板卡进行检修或更换，无需拆解整个箱体结构，大幅降低现场维护的操作难度。板卡之间的连接采用板对板连接器搭配内部线束固定的方式，线束通过箱体内部的线卡、扎带固定点进行规整，避免线束散乱阻挡风道，同时也能防止设备运输过程中线束晃动拉扯导致的接口松脱问题。

箱体主体采用钣金折弯拼接结构，侧板与上下盖板之间通过定位凸台与螺丝锁紧，拼接处预留了导电泡棉的安装槽，装配后可实现连续的导电连接，满足电磁屏蔽的设计要求，减少外部电磁干扰对内部信号的影响，同时也避免内部信号向外泄露。前面板与箱体框架之间设置了密封胶条，可满足一般工业场景下的防尘要求，适配机房、工业车间等多尘环境的使用需求。

从结构强度来看，箱体侧板采用加厚钣金材质，内部设置了横向加强筋，在满配板卡与电源的情况下，不会出现侧板变形的问题，可承受长期堆叠安装的承重要求。后部的接口区域做了翻边强化处理，频繁插拔线缆时不会出现接口处钣金变形的情况，提升长期使用的结构可靠性。

组件排布时充分考虑了装配工序的合理性，内部的安装螺柱均采用压铆工艺预先固定在箱体底板上，装配时可依次安装电源模块、隔离挡板、板卡导轨、PCB板卡、内部线束，最后扣合上下盖板与前面板，整个装配流程无复杂工序，适合批量生产组装。每个组件的安装位都设置了防呆设计，比如导轨的不对称安装孔、电源接口的定位柱，可避免装配时出现组件装反、错位的问题，降低生产装配的出错率。

针对不同的使用场景，该结构还预留了扩展空间，箱体内部空余的导轨位可根据需求增加额外的功能板卡，比如光纤接口模块、冗余电源模块等，无需重新设计箱体结构，可快速衍生出不同功能配置的产品方案，缩短同系列产品的开发周期。
