通讯设备壳体Mastercam加工刀路设计方案

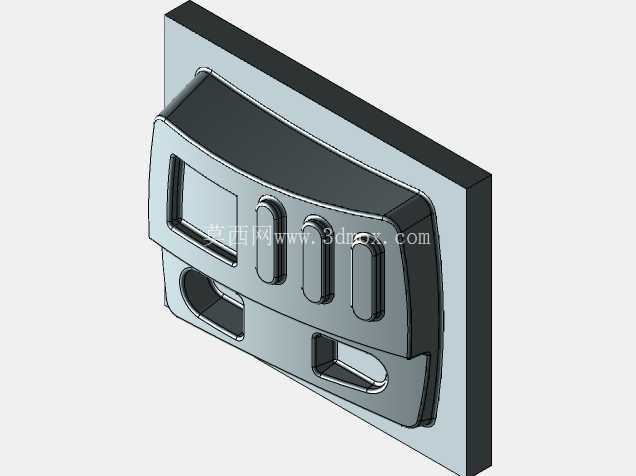

　　本次刀路设计针对小型通讯终端设备的上壳体注塑毛坯展开，这类壳体多用于工业级手持通讯终端、现场数据采集终端的外防护结构，日常使用中需要承受一定的跌落冲击、手持握持摩擦力，同时要为内部的电路板、按键模组、通讯天线预留精准的安装位，因此加工精度直接影响后续整机组装的良率。从加工对象的结构来看，壳体整体为带弧度的曲面造型，表面分布有四个长条形按键沉槽、一个方形功能模块安装沉腔，边缘做了贴合手掌握持的圆弧过渡，毛坯采用预先铣出基准面的ABS注塑块，底部通过平口钳配合定制软爪装夹，软爪的夹持面预先铣出与壳体底部轮廓匹配的让位槽，避免装夹时压伤已经成型的壳体侧边结构，同时保证加工过程中工件坐标系不会出现偏移。

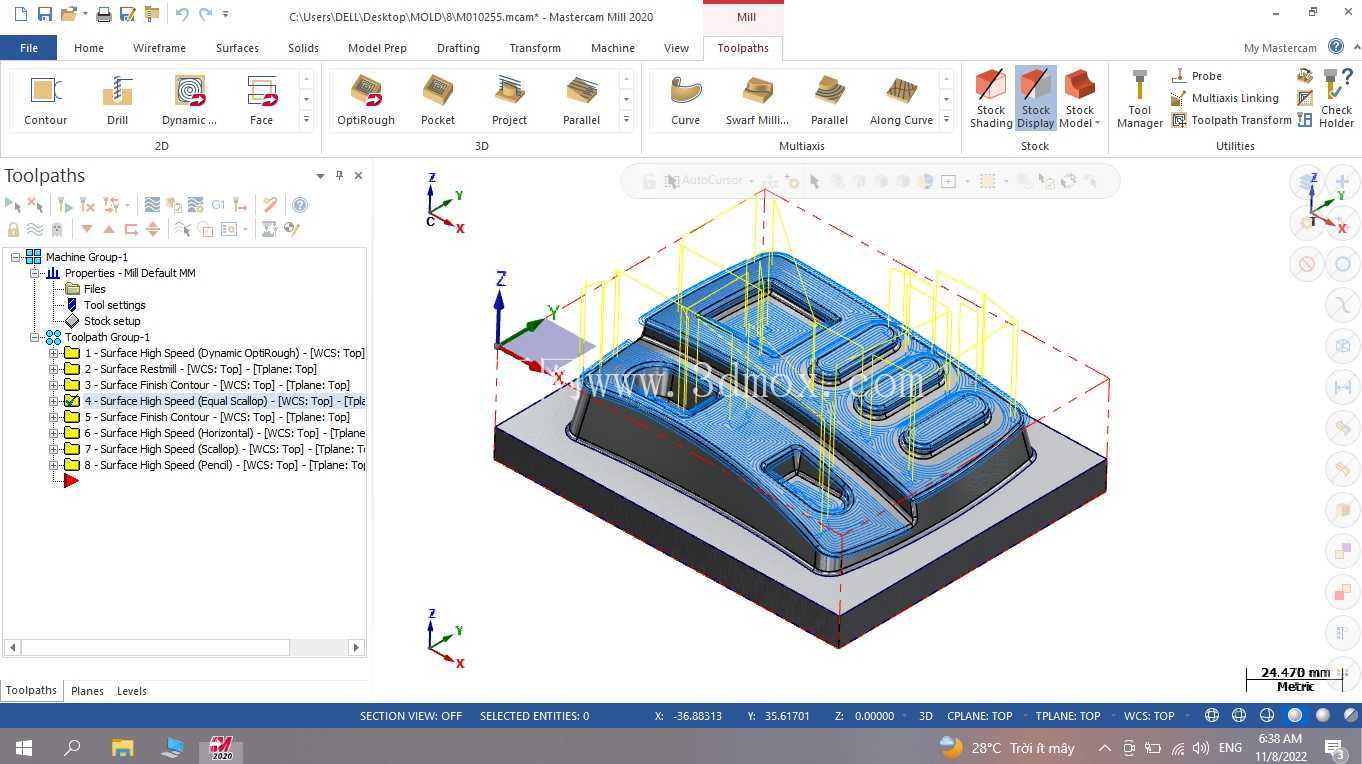

　　设计刀路时首先考虑的是加工区域的划分，整个加工流程分为粗加工、半精加工、精加工三个阶段，粗加工采用动态铣削方式，选用φ6mm平底立铣刀，每层切深设置为0.8mm，步距为刀具直径的45%，刀路沿着壳体的外轮廓做环绕式走刀，快速去除型腔周边的多余余量，这一阶段要注意避让装夹位置，刀路边界距离软爪夹持位置预留3mm的安全距离，防止刀具切削到夹具。半精加工阶段换用φ4mm圆鼻刀，针对粗加工后残留的台阶余量做均匀化处理，尤其是曲面与平面交接的转角位置，预留0.15mm的精加工余量，这一步的刀路采用平行铣削方式，走刀方向顺着壳体的长度方向排布，减少后续精加工的刀纹方向杂乱问题。精加工阶段拆分了多个刀路组，壳体的外轮廓大曲面采用φ3mm球头刀做流线铣削，走刀步距设置为0.1mm，保证曲面的表面粗糙度达到Ra1.6的要求，满足后续表面晒纹、喷涂的工艺要求；四个按键沉槽的加工换用φ2mm平底立铣刀，采用轮廓铣方式分层下刀，每个沉槽的侧壁与底面的垂直度控制在0.02mm以内，保证后续按键装配后不会出现卡滞问题；角落位置的残料加工选用φ1mm的小径立铣刀，针对前面大刀具无法加工到的R角位置做清根处理，清根刀路采用参考前一把刀具的残留边界生成，避免出现空走刀的情况。

　　整个刀路的安全高度设置为工件顶面上方50mm，下刀位置全部选在工件外侧的废料区域，采用螺旋下刀方式，下刀角度设置为3度，减少垂直下刀对刀具的冲击，同时在每个刀路的进刀位置添加1mm的圆弧切入切出段，避免接刀痕出现在壳体的外观面上。加工坐标系的原点设置在毛坯顶面的中心位置，对刀时分别通过寻边器找正X、Y轴原点，Z轴原点通过对刀棒在毛坯顶面碰数设定，加工前需要模拟所有刀路的走刀过程，检查是否存在撞刀、过切的问题，尤其是清根刀路要重点核对刀具长度与工件装夹高度的匹配性，避免刀具伸出长度不足导致刀柄碰撞工件。

　　这类通讯壳体的加工还要考虑后续的量产一致性，刀路参数设置时要匹配常用的加工中心转速进给参数，粗加工转速设置为3500r/min，进给速度1200mm/min，精加工转速提升到6000r/min，进给速度800mm/min，保证加工效率的同时不会因为切削参数过大导致工件变形。另外，壳体上的安装柱位置在刀路中做了避让处理，预留了后续钻孔、攻丝的加工余量，避免一次加工到位导致柱位出现崩边问题。整个刀路的排布顺序遵循先主后次、先大面后小特征的原则，减少换刀次数，缩短单件加工的辅助时间，适配中小批量的通讯壳体零件加工需求。
