小型移动式自落混凝土搅拌设备结构设计

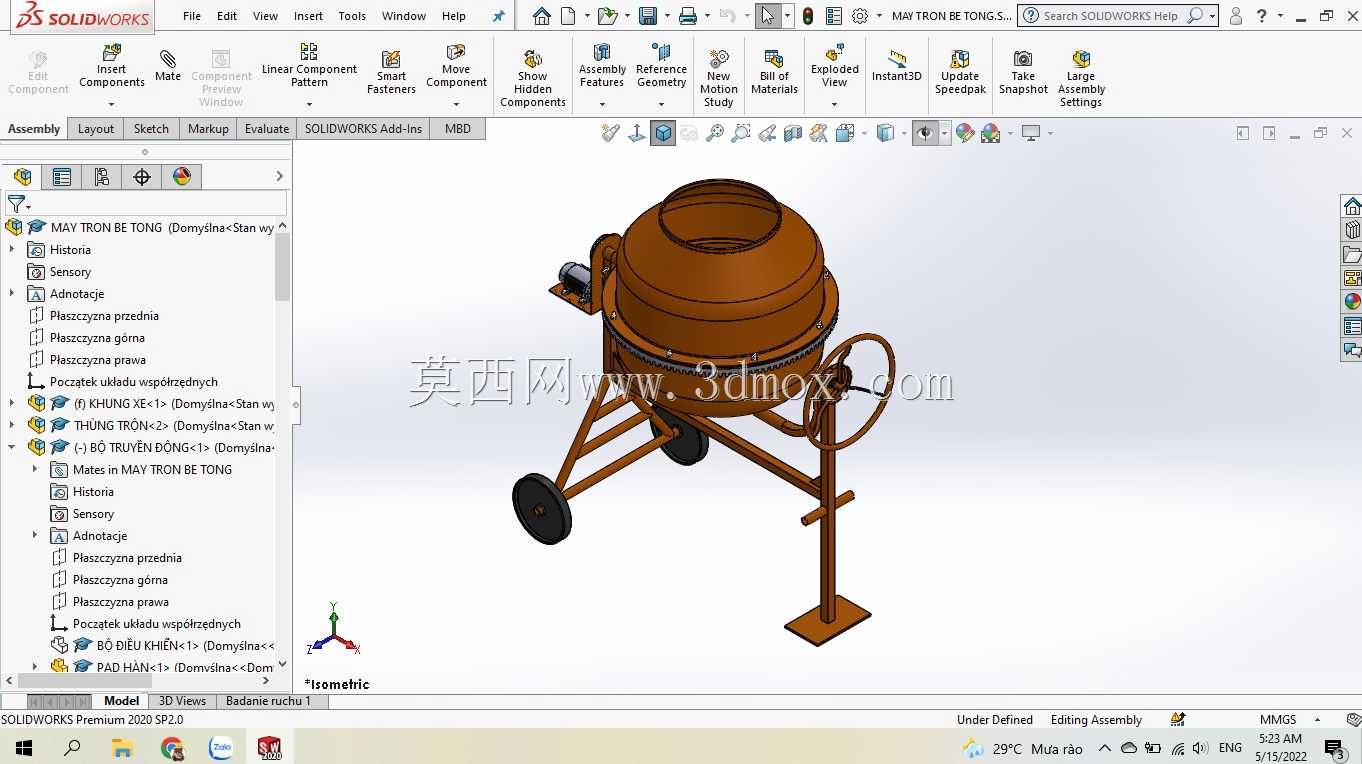

　　这款小型自落式搅拌设备，主要面向零散工程作业场景设计，常见于农村自建房施工、庭院硬化、小型市政修补、乡村道路维护这类单次搅拌量不大、作业点位分散的工况，相比大型固定式搅拌站，它不需要复杂的基础安装，转场时依靠自带的两个行走轮搭配牵引支架就能由人力或小型机具拖拽移动，单台设备就能覆盖半径数百米内的多个作业点，不用反复转运预拌混凝土，能有效减少零散作业中的物料等待损耗。从结构设计逻辑来看，它采用自落式搅拌原理，搅拌桶内壁设置有导向抄板，桶体转动时会将内部的混凝土物料带到桶体上部，再靠物料自重下落完成拌合，这种结构相比强制式搅拌，结构更简单，维护成本更低，针对塑性、半塑性混凝土的拌合适配性更好，不会出现叶片卡料的问题，

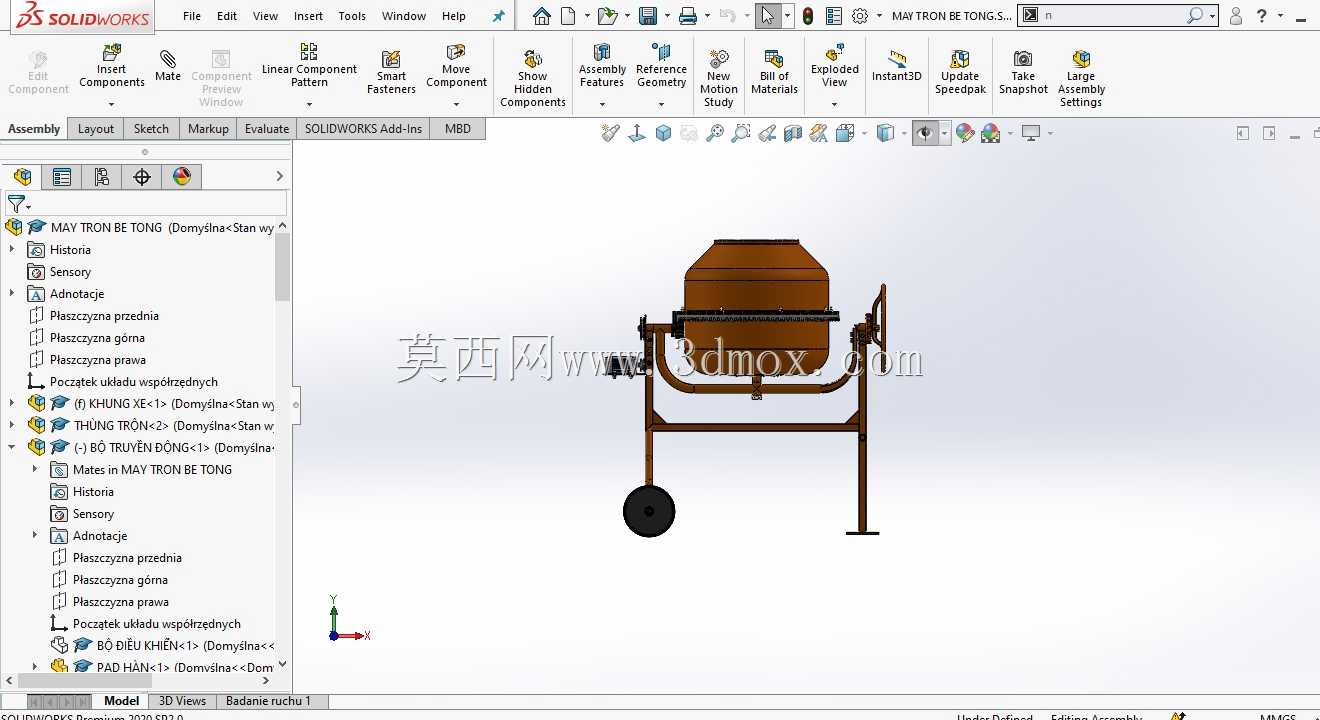

　　非常适合小批量的普通混凝土、砂浆拌合作业。设备的支撑结构做了针对性优化，前部设置单支可落地的支撑脚，作业时将支撑脚放下，配合后部的两个行走轮形成三点稳定支撑，能抵消搅拌桶转动时的偏载力矩，避免作业过程中设备晃动移位；支脚底部设置方形接地垫板，能增大与地面的接触面积，在松软的泥土地面作业时也不会出现沉陷倾斜。搅拌桶的进出料口做了扩口设计，进料时人工添加砂石、水泥、水的时候不容易撒漏，出料时扳动侧边的手轮就能带动桶体倾翻，靠重力就能将拌合好的混凝土完全卸出，不需要额外设置卸料推板，结构可靠性更高。从安装边界来看，设备整体宽度控制在常规人行通道的通行范围内，狭窄的村道、楼间空地都能顺利进入，作业时只需要预留出桶体转动、手轮操作、

　　上料的空间即可，不需要额外搭设操作平台，接电后就能直接启动作业。传动部分采用减速机构直接驱动搅拌桶滚道，没有外露的开式齿轮，能减少工地扬尘环境下的传动件磨损，日常只需要定期检查润滑状态就能维持正常运行，对工地操作人员的维保技能要求很低。轮组采用实心橡胶轮，不需要充气，工地常见的碎石、钢筋头路面也不用担心扎胎问题，牵引支架的高度适配普通人力拖拽的施力角度，短距离转场不需要额外的吊装设备，两个工人配合就能完成移位。
