四轴侦察作战无人飞行器结构设计

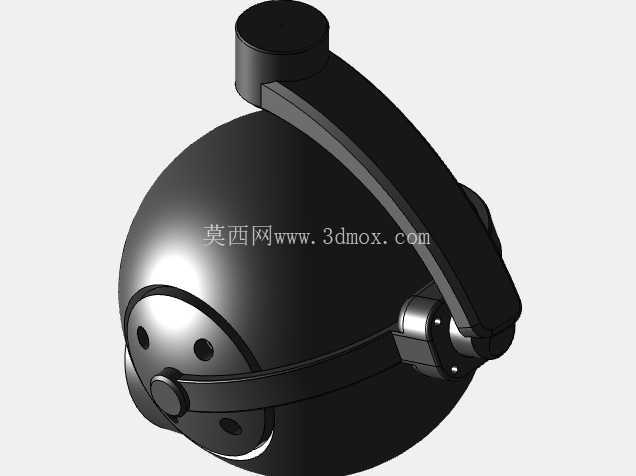

这款四轴无人飞行器的结构设计，核心围绕20公斤级有效载荷的任务承载需求展开，整体采用中心对称的十字型机架布局，在保证飞行姿态控制稳定性的同时，最大化压缩了整机的横向安装边界，适配复杂狭小场景下的起降与机动需求。从实际应用场景来看，该机型可覆盖前线战术侦察、近距离目标抵近观测、轻载荷战术任务投送等典型军用作业场景，机架下方预留的通用挂载接口，可根据任务需求快速更换光电吊舱、通讯中继模块或是轻量任务载荷，无需对主体承力结构做二次改装，大幅缩短任务切换的准备周期。

在功能特性的设计考量上，动力系统的匹配完全围绕载荷能力与续航冗余做平衡：机臂末端的电机安装座采用同轴定位设计，适配Cobra C-4120/16无刷电机的安装孔位，搭配XRotor UAV H80A电调的安装预留位，走线槽沿机臂内部空腔布置，既避免了飞行过程中导线外露产生的气动阻力，也能降低低空复杂环境下树枝、障碍物剐蹭导致线路破损的风险。螺旋桨选用RXG34*11.5规格两叶桨，正反桨的安装位做了防呆设计，避免现场组装时出现桨叶装反导致的动力失配问题，桨座位置预留了减震胶圈的安装槽，可过滤电机高速转动时传递到机架的高频振动，降低振动对中心舱内飞控模块、挂载光电设备成像精度的影响。

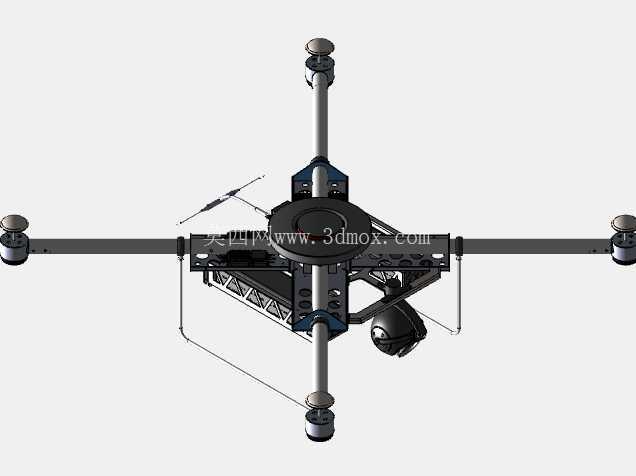

中心承力舱的设计采用分层堆叠结构，最上层为飞控与导航模块安装位，做了独立的减震安装平台，可隔离机臂传递的振动；中层为电源舱，适配496W x2规格电池组的安装尺寸，电池舱设计了快拆锁扣结构，配合前置的供电接口，可实现地面快速换电，减少任务间隙的等待时间；下层为任务载荷挂载平台，采用标准的快装挂点，可适配不同重量的任务设备，挂点周边预留了走线孔，方便载荷设备与中心飞控、电源模块的线路连接。机臂与中心舱的连接采用快拆式锁紧结构，拆解后整机可拆分放入便携运输箱，满足前线单兵携行的运输需求，连接位置做了定位销设计，重新组装时无需反复校准机臂角度，可快速恢复到设计的对称精度，保证飞行时的动力平衡。

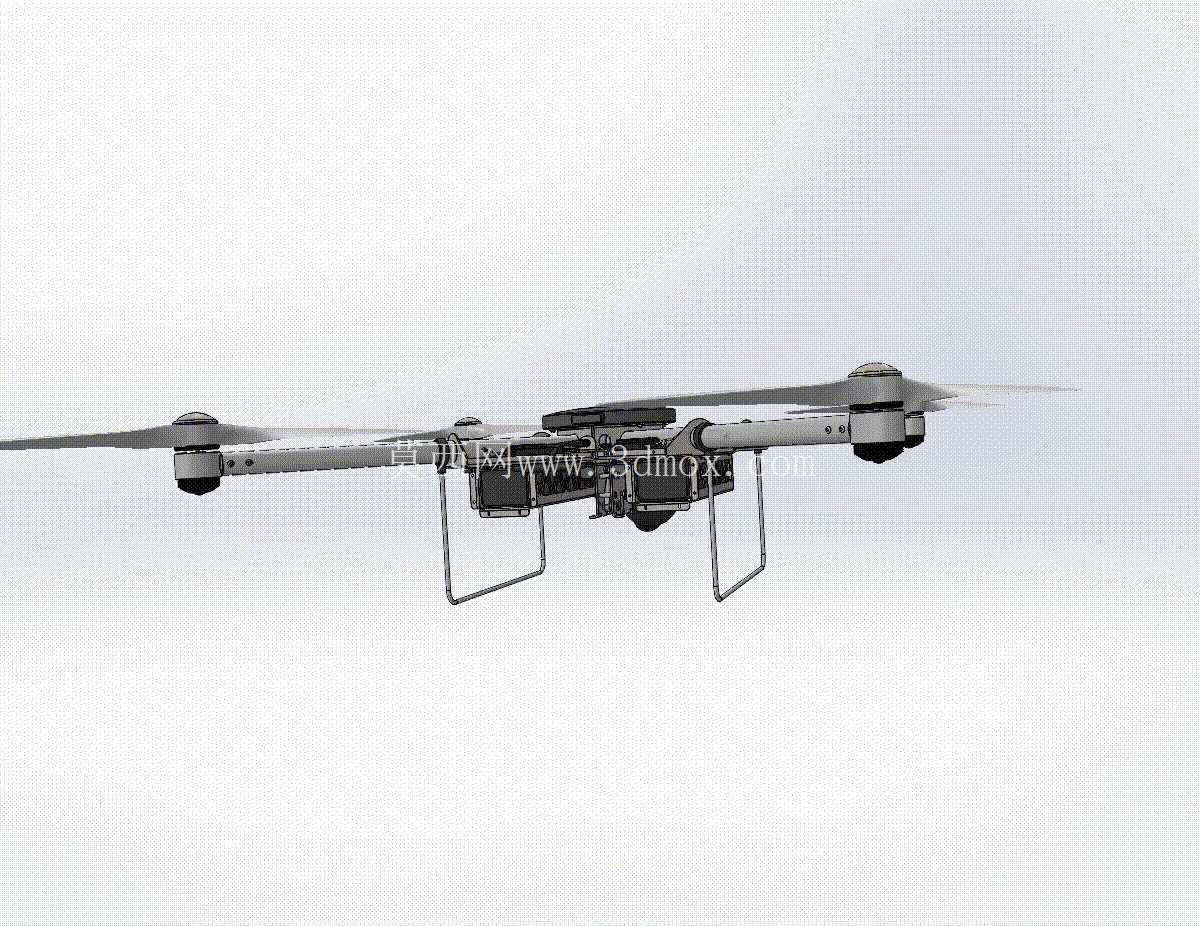

起落架部分采用轻量化的桁架式结构，安装在中心舱下方两侧，高度预留了足够的挂载空间，保证光电吊舱等下视设备在起降过程中不会与地面发生碰撞，起落架支脚末端做了弧形缓冲设计，可在硬着陆时吸收部分冲击能量，避免冲击力直接传递到中心舱的精密设备上。整机的走线全部采用内藏式设计，所有外露的接口都做了防水密封处理，可适应小雨、扬尘等复杂野外环境下的作业需求，机臂末端的电机座下方设计了LED航行灯的安装位，可在夜间飞行时提供姿态指示，方便地面操作人员判断飞行器的朝向与飞行状态。

从安装边界的尺寸控制来看，机臂展开后的横向尺寸控制在满足螺旋桨转动安全间隙的最小范围，避免过大的整机尺寸导致在楼宇间、丛林等狭窄场景下的通行受阻，机臂的截面采用椭圆形流线设计，相比传统的圆形截面机臂，可降低前飞过程中的气动阻力，提升飞行效率与续航表现。中心舱的外壳采用快拆式盖板设计，日常维护时无需拆解整机结构，即可直接打开盖板完成飞控参数调试、线路检查等维护操作，大幅降低外场维护的难度。飞控模块的安装位预留了Radiomaster TX16S ELRS接收机的安装空间与天线引出位，天线沿机臂上方布置，避免机身结构对遥控信号产生遮挡，保证复杂电磁环境下的遥控链路稳定性。
