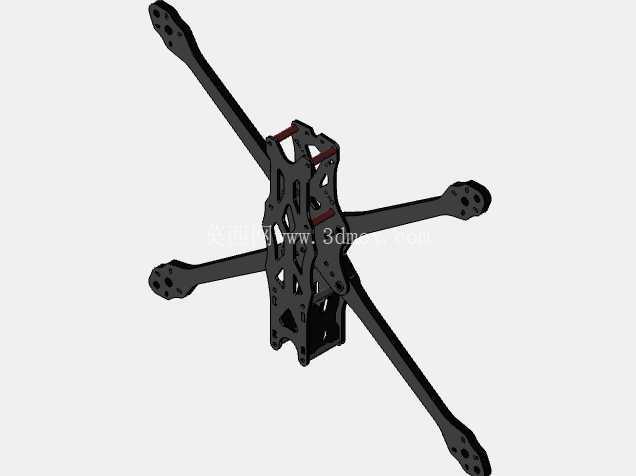

ApexHD7FPV穿越机机架结构设计

在FPV穿越机的实际应用场景中，机架作为承载飞控、电调、电机、电池、图传与摄像头的核心结构件，其设计合理性直接决定飞行手感、抗冲击能力与改装适配空间。这款Apex HD 7规格的FPV机架，针对7寸桨叶的长续航远航、高清航拍穿越场景开发，适配户外长距离飞行、影视航拍跟拍、复杂地形穿越等作业需求，区别于小尺寸花飞机架的紧凑设计，7寸机架在结构强度与重量控制上需要做更精准的平衡。

从结构设计思路来看，该机架采用经典的X型四轴布局，四个机臂呈对称放射状分布，这种布局的优势在于飞行时各个电机的拉力输出更均匀，滚转与俯仰方向的操控响应一致性更好，在高速飞行或者做机动动作时不会出现偏航力矩不对称的问题。机臂与中心板的连接采用嵌入式定位加螺丝锁附的结构，机臂根部做了加厚的过渡处理，避免炸机时机臂根部应力集中出现断裂，日常炸机冲击下，机臂可单独更换，无需替换整个中心板结构，降低使用维护成本。

中心板采用上下双层叠层设计，上层板预留了高清数字图传、摄像头的安装位，可适配主流的HD级数字图传摄像头，安装孔位做了多组冗余设计，可根据不同飞控、电调的安装尺寸调整固定位置，兼容30.5x30.5mm、20x20mm两种标准飞控安装孔距，覆盖市面上绝大多数主流飞控与电调的安装需求。下层板主要用于固定电池与电调，电池绑带槽做了下沉式设计，绑带穿过时不会突出板件表面，避免飞行中绑带与气流产生多余的风阻，同时电池安装位的重心落在机架几何中心附近，可根据不同容量电池的重量调整绑带位置，优化整机重心分布，减少飞行时的配平压力。

机臂末端的电机安装位适配22xx、23xx系列标准无刷电机，安装孔距为16x16mm与19x19mm双兼容设计，可根据动力需求选择不同KV值的电机搭配7寸螺旋桨，机臂末端预留了LED灯条的安装槽，可加装航行灯提升低空飞行时的辨识度。机臂的截面采用流线型设计，相比传统的方形截面机臂，能有效降低高速飞行时的空气阻力，减少紊流对桨叶气流的干扰，提升飞行效率与续航表现。

从安装边界尺寸来看，该机架对角电机轴距为295mm，适配最大7寸规格的螺旋桨，桨叶转动时不会与中心板或者其他部件产生干涉；中心板整体宽度为80mm，长度为95mm，上下板间距为12mm，足够容纳叠层安装的飞控、电调、接收机与图传模块，不会出现部件挤压导致的接线困难或者信号干扰问题。摄像头安装位支持20mm-35mm的安装宽度，可适配不同尺寸的FPV摄像头与运动相机，摄像头安装角度可在0-45度之间调整，满足不同飞行速度下的视角需求。

结构细节上，机架所有的板件边缘都做了倒角处理，既避免组装时划手，也能减少应力集中导致的板件开裂；所有螺丝孔位都做了沉头设计，螺丝锁附后表面平整，不会突出板件表面产生额外风阻。机架整体采用轻量化设计思路，在保证结构强度的前提下，中心板与机臂上都做了合理的镂空减重处理，去除非受力区域的多余材料，在不降低抗冲击强度的前提下降低整机自重，提升推重比。

在实际使用场景中，这款机架可适配长续航远航配置，搭配6S锂电池与低KV电机，可实现单架次15分钟以上的飞行时间，适合户外远距离航拍、地形勘测等作业；也可搭配高KV电机与轻量化电池，实现高速穿越飞行，满足竞速与花飞的使用需求。机架的结构预留了足够的改装空间，用户可根据自身需求加装GPS模块、蜂鸣器、避障传感器等外设，所有外设的安装位都做了孔位预留，无需额外打孔改装，降低改装难度。

针对FPV飞行常见的炸机场景，该机架的机臂采用高刚性材料设计，在受到侧向冲击时可通过微小形变吸收冲击力，避免冲击力直接传递到中心板损坏飞控与图传等核心电子部件；中心板的叠层结构中，上下板之间预留了缓冲间隙，可在受到垂直方向冲击时起到一定的缓冲作用，保护核心电子元件。机臂与中心板的连接螺丝采用防松设计，飞行中不会因为震动出现螺丝松动的问题，提升飞行可靠性。
