六旋翼短程作业特种无人机结构设计

这款六旋翼飞行平台的结构设计，核心瞄准小范围短程的特种作业场景，区别于常规消费级航拍无人机的配置逻辑，整体围绕载荷适配、飞行稳定性、快速维护三个核心方向做结构优化。从实际落地场景来看，这类六旋翼构型的飞行平台，可适配小范围区域的物资投送、特定点位的环境侦测、轻量化作业载荷挂载等需求，六轴的动力冗余设计，能在单轴动力出现异常时维持基本飞行姿态，降低作业过程中的坠机风险，相比四旋翼构型更适合对可靠性有要求的非娱乐类作业场景。

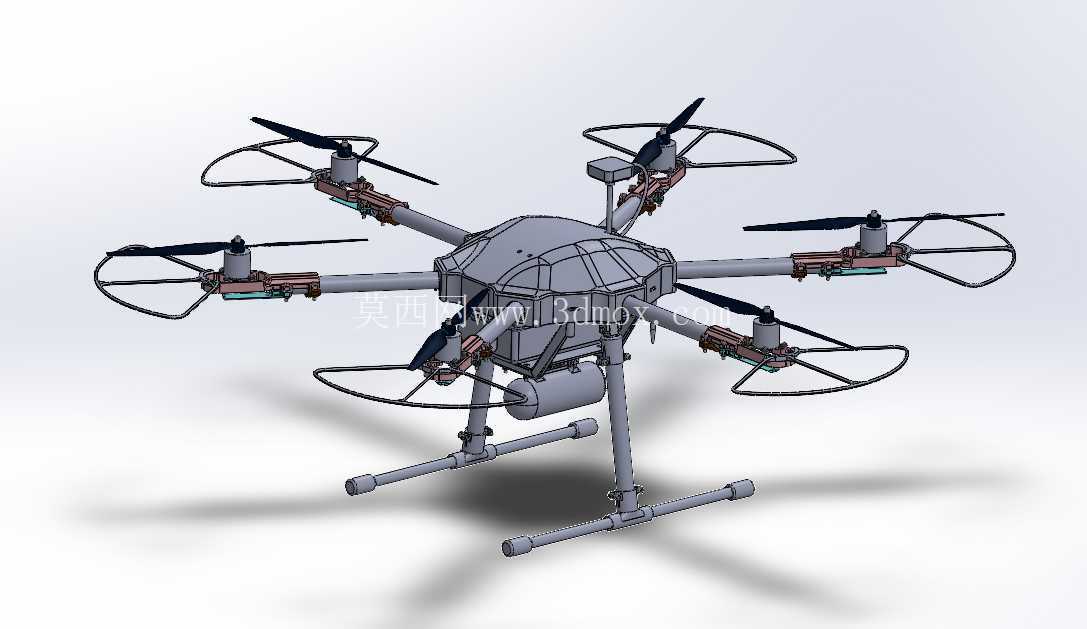

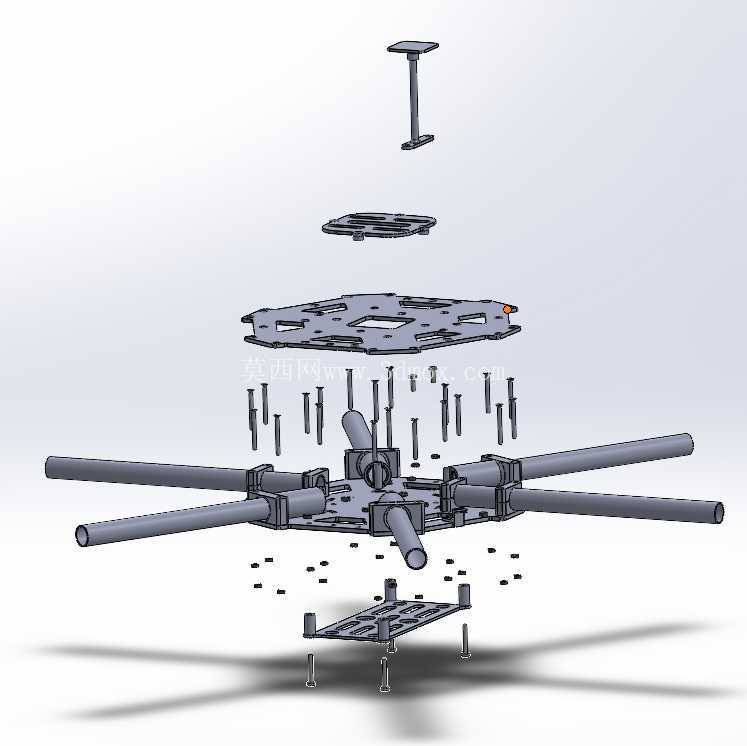

从结构设计思路来看，整机采用中心体加悬臂式机臂的经典六旋翼布局，中心体作为核心承载结构，集成了飞控安装舱、电源挂载位、载荷转接接口，所有机臂采用快拆式的连接结构设计，机臂与中心体的连接位置做了定位止口设计，既可以保证每次拆装后的机臂位置精度，避免动力同轴度偏差带来的飞行姿态偏移，也能在机臂出现磕碰损坏时快速更换备件，减少现场维护的时间成本。机臂末端的动力安装座预留了标准的电机安装孔位，适配常规22-28系列外转子无刷电机的安装尺寸，每个动力位外侧都加装了一体式的螺旋桨保护圈，保护圈采用轻量化的镂空结构，在近距作业、低空穿越有障碍物的场景时，能避免螺旋桨直接触碰障碍物导致的炸机，同时保护圈的重量经过拓扑优化，不会给动力系统带来过多的额外负载。

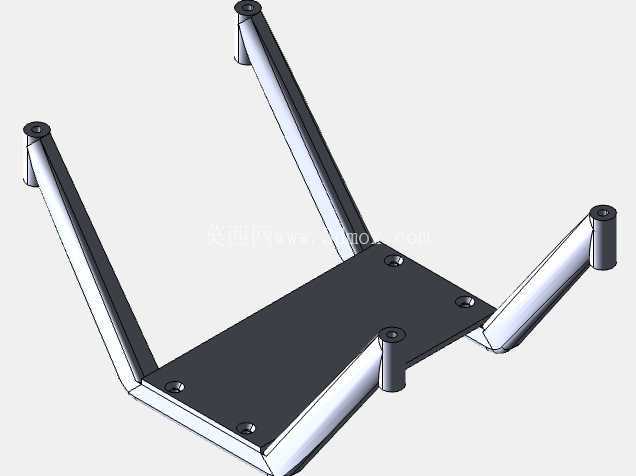

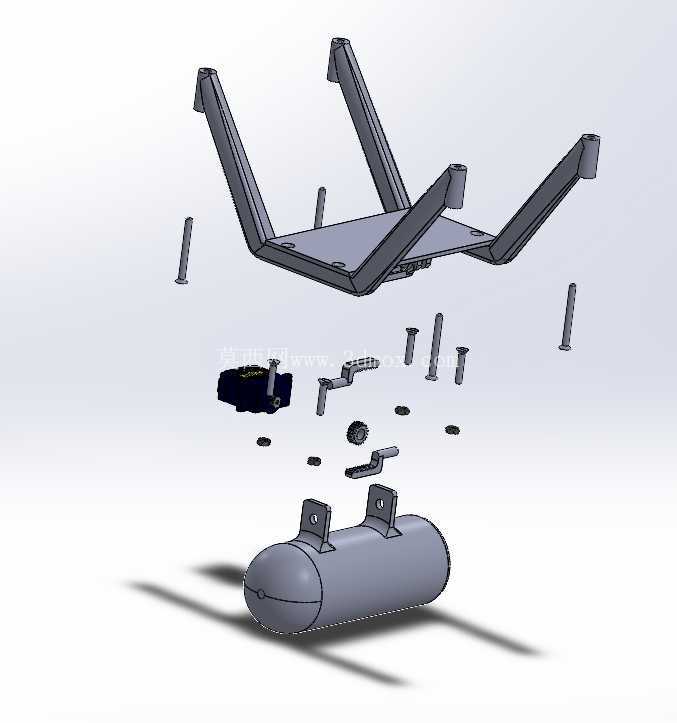

起落架部分采用两根平行的横向滑橇结构，通过竖向的支撑臂连接在中心体下方，支撑臂的长度经过核算，保证下方挂载的载荷不会在起降过程中触碰地面，滑橇的接触长度覆盖了整机横向的主要投影范围，在不平整的野外场地起降时，能提供足够的支撑稳定性，避免侧翻。中心体下方预留的载荷挂载接口采用标准的快装挂点设计，可以根据不同的作业需求更换不同的功能载荷，挂载结构的受力路径直接传递到中心体的主承力框架上，避免飞行过程中载荷晃动带来的重心偏移。

整机的所有非承力外观件、定制化的连接结构件都采用3D打印工艺制作，在设计阶段就针对3D打印的工艺特性做了结构优化，避免大角度悬空结构带来的打印支撑浪费，同时所有打印件的壁厚、加强筋位置都经过受力仿真验证，在满足结构强度要求的前提下尽可能降低整机重量，所有结构组件的安装公差都经过实际装配测试，能保证和飞控系统、动力系统的完美适配，不需要额外的修配就能完成整机装配。从安装边界尺寸来看，整机展开状态下的旋翼扫掠直径控制在合理范围内，既保证了足够的桨盘面积提供升力，也能满足小型运输场景的携带需求，机臂折叠（快拆）后可以收纳进常规的设备防护箱，方便作业人员转场携带。

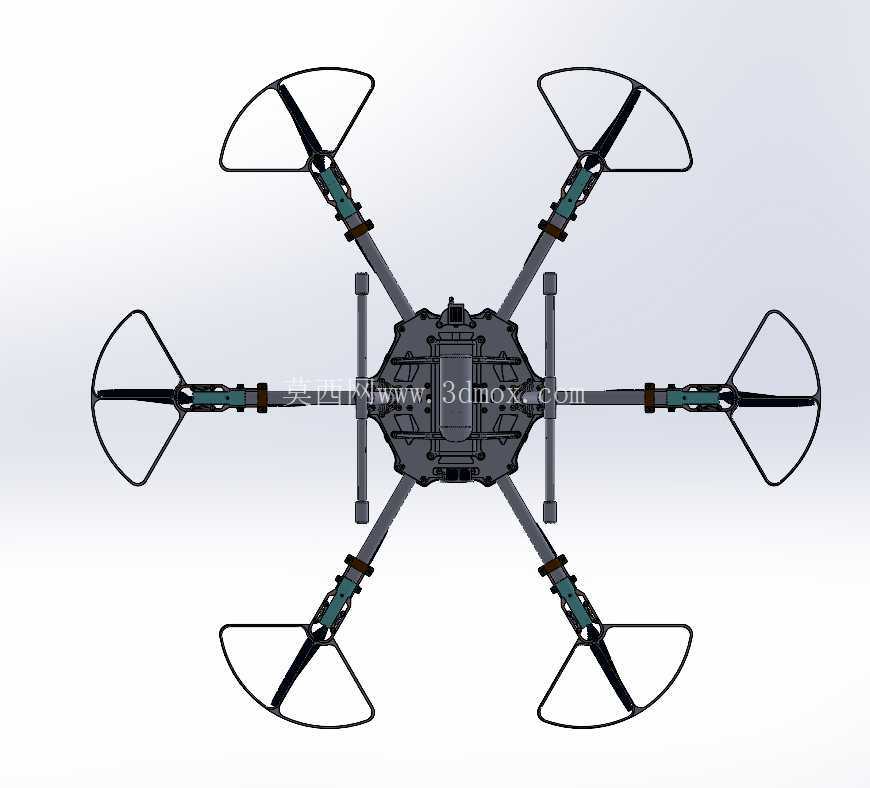

在动力布局的匹配上，六个机臂采用等角度分布的设计，相邻机臂的夹角为60度，每个动力位的拉力线都做了细微的外倾调整，能提升飞行过程中的姿态响应速度，尤其是在挂载载荷出现小幅重心偏移时，飞控的动力调整余量更充足，飞行姿态更稳定。中心体的上盖预留了GPS模块、数传天线的安装位置，天线安装位远离动力系统的电调、电机等电磁干扰源，能保证导航和通讯信号的稳定性，避免电磁干扰带来的飞行失控风险。整个结构设计没有多余的装饰性结构，所有结构特征都服务于功能需求，从工程落地的角度来看，这套结构方案的加工门槛低，装配逻辑简单，维护成本低，非常适合小批量定制化的特种作业无人机改装使用，不需要复杂的加工设备就能完成整机组装，对于需要针对特定场景定制飞行平台的从业者来说，这套结构的适配性很强，可以在基础构型上根据自身的载荷需求调整机臂长度、中心体内部的安装空间，快速衍生出适配不同作业需求的变体机型。
