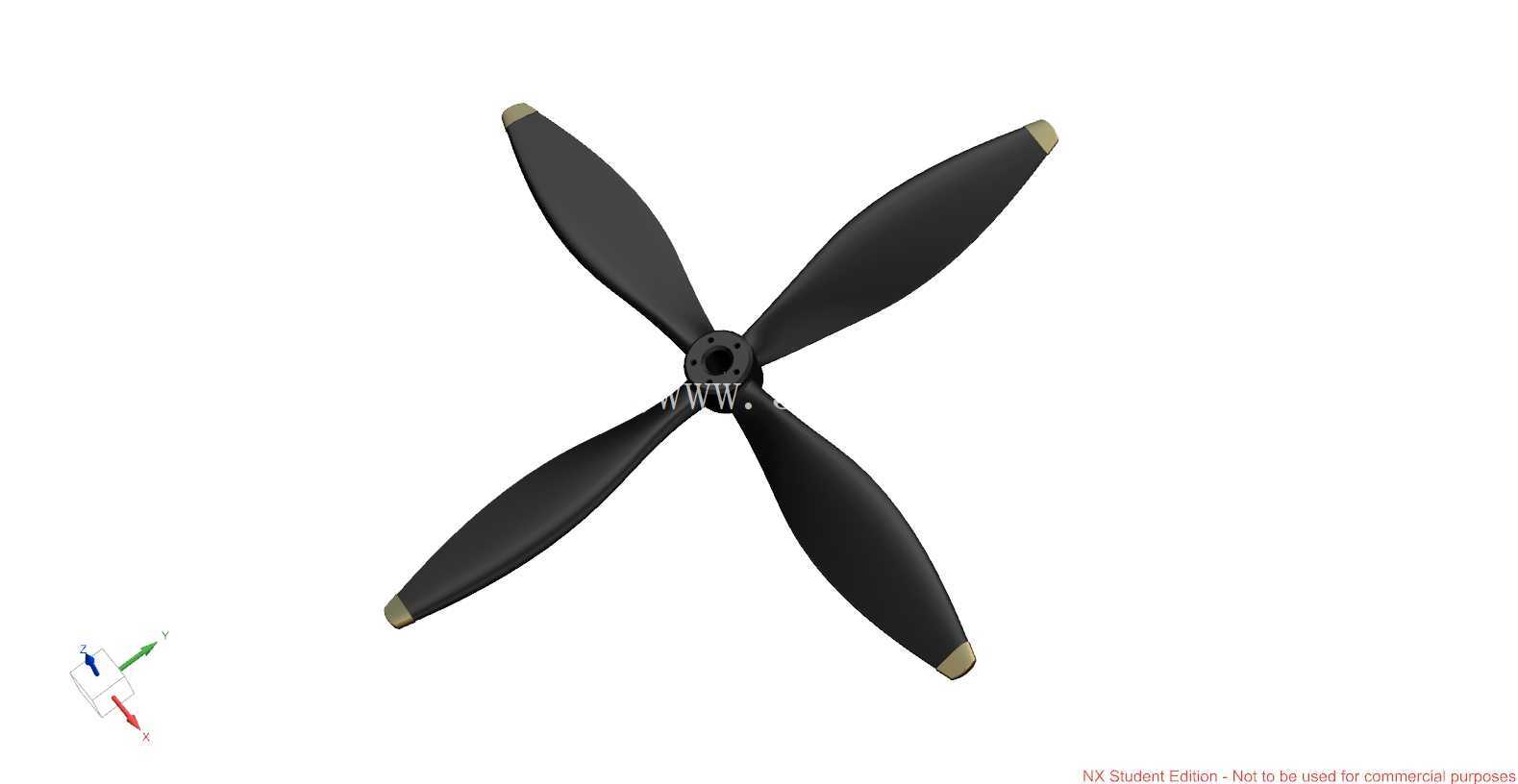

活塞式飞机四叶螺旋桨结构设计

　　在轻型活塞动力航空器的动力系统匹配中，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其结构合理性直接决定整机的起飞滑跑距离、巡航效率与低空机动性能，本次设计的四叶螺旋桨针对小排量活塞式发动机的输出特性做了针对性的结构匹配，适配起飞重量在1.2吨以内的轻型固定翼飞机使用场景，覆盖初级教练机、农用作业机、低空观光小型机等常见通航机型的动力推进需求。从实际使用场景来看，这类四叶螺旋桨相比传统两叶构型，在相同发动机转速下能获得更大的桨盘实度，低速拉力表现更优，能有效缩短起飞滑跑长度，适合在跑道条件有限的通航机场、野外临时起降点作业，同时四叶结构的转速匹配区间更宽，巡航阶段可以在更低的发动机转速下维持足够拉力，降低动力系统的振动传递与座舱噪音水平，提升长航时飞行的驾乘舒适性。

　　设计过程中首先围绕活塞发动机的输出扭矩特性确定桨叶的翼型分布，从桨根到桨尖采用渐变翼型截面，桨根区域侧重结构强度承载，采用相对厚度较大的翼型保证与桨毂连接的结构刚度，承受发动机输出的交变扭矩与飞行过程中的气动载荷，避免出现共振疲劳问题；桨尖区域则采用相对厚度较薄的低阻翼型，同时做了桨尖修型处理，降低桨尖涡流带来的诱导阻力，提升推进效率，桨尖的金属包边结构是针对低空飞行场景下的砂石、雨滴冲蚀做的防护设计，避免长期使用过程中桨尖前缘出现磨损破坏，影响气动外形的对称性。

　　桨毂部分采用中心孔定位+螺栓锁紧的连接结构，中心安装孔与发动机输出轴做间隙配合定位，周围均布的安装螺栓孔传递扭矩，安装边界的尺寸匹配主流轻型活塞航空发动机的输出轴法兰规格，不需要额外做转接结构就能完成装配，桨叶与桨毂的连接角度经过气动计算匹配，保证不同转速下的桨距角处于合理效率区间，兼顾低速拉力与高速巡航的效率需求。从结构强度设计角度，四叶对称布局的结构能让桨盘面上的载荷分布更均匀，相比两叶螺旋桨，单支桨叶承受的气动载荷更小，在做机动动作、遭遇突风载荷时，桨叶的形变量控制在安全范围内，不会出现桨叶形变过大导致的气动效率骤降问题，同时对称布局的转动惯量分布更均衡，能降低发动机曲轴承受的交变振动载荷，延长动力系统的维护周期。

　　实际装配过程中需要注意安装面的贴合度，保证四个桨叶的安装角误差控制在允许范围内，避免出现动平衡超标导致的整机振动问题，桨叶的外形尺寸经过包络校核，转动过程中不会与机身、发动机整流罩发生干涉，满足轻型飞机的安装空间要求。这类螺旋桨的设计没有追求极端的高速性能，而是围绕活塞式轻型飞机的常用飞行工况做优化，在0-200km/h的飞行速度区间内保持较高的推进效率，匹配这类机型常用的作业、训练飞行速度范围，同时结构简单可靠，维护难度低，不需要复杂的变距机构就能满足大部分常规飞行场景的使用需求，适合低成本通航机型的配套使用。在建模过程中，每一段桨叶的截面扭转角、弦长变化都按照气动计算的结果做了精准拟合，保证模型的气动外形与实际设计参数一致，桨根的过渡区域做了圆角处理，降低应力集中系数，避免长期交变载荷下出现结构疲劳裂纹，桨尖的防护包边与桨叶主体的连接结构也做了细节还原，能直观看到实际装配的结构关系，方便后续做结构强度仿真、装配干涉检查以及加工工艺的规划。
