大涵道涡扇航空发动机剖面结构

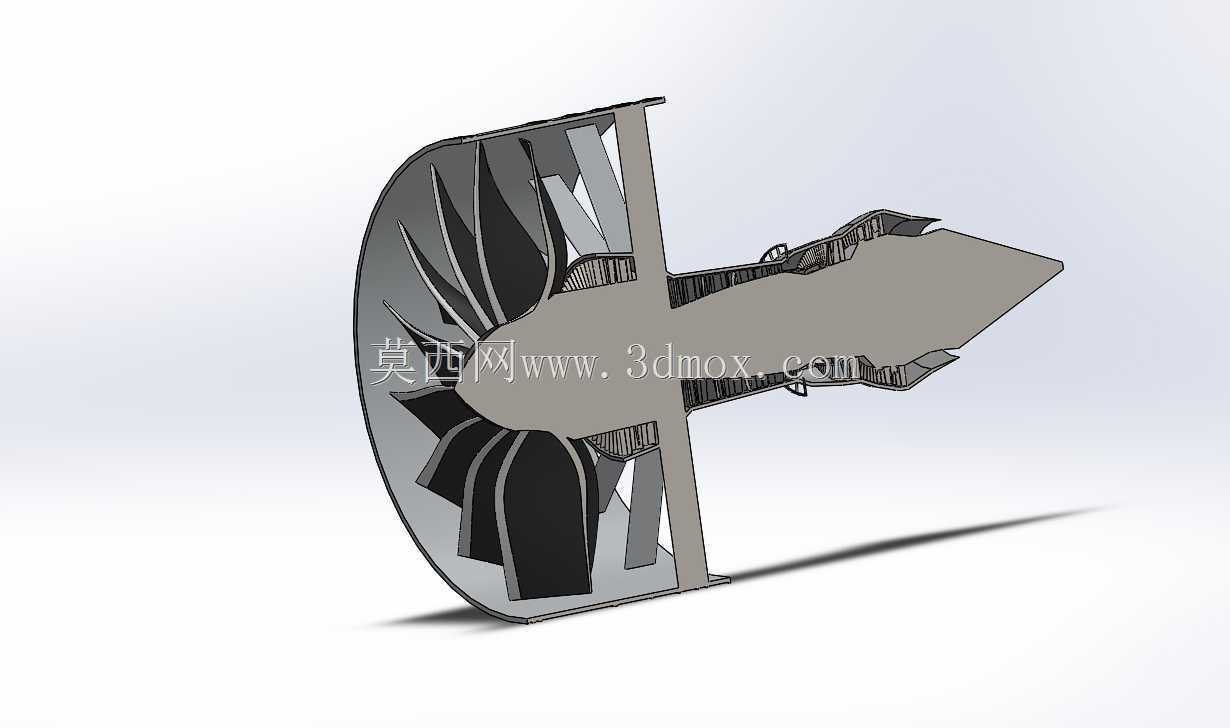

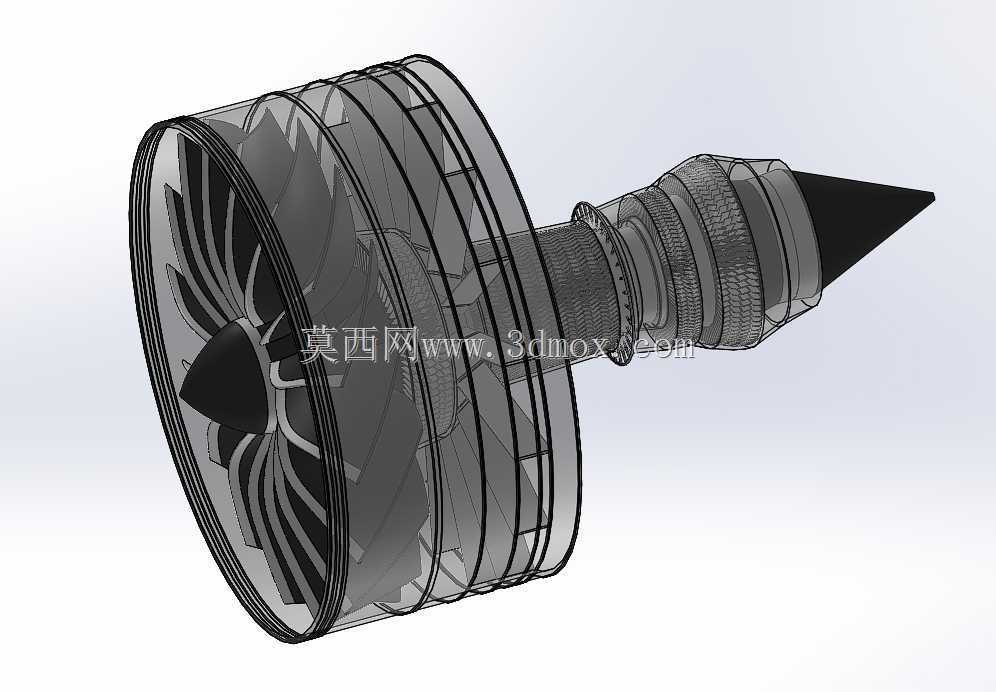

　　这套三维结构围绕民用大涵道比涡扇发动机的工作链路展开，把外涵风扇、多级压气机、环形燃烧室、高低压涡轮以及尾喷管等核心段落在同一轴线上串联起来，适合在航空动力教学、发动机原理演示、机务培训和概念方案评审中使用。模型采用半透明机匣与实体叶片结合的表达方式，外部短舱轮廓保留完整，内部转子级数、叶盘排列和轴系走向却能直接观察，避免了纯外观模型无法说明气流路径的问题。

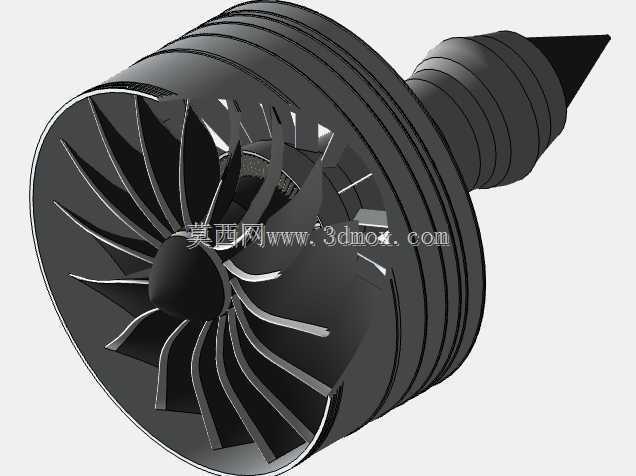

　　从实际用途看，涡扇发动机的价值在于把进气减速增压、燃油燃烧膨胀和涡轮做功组织成连续循环。前端大直径风扇负责吸入大量空气，其中一部分进入核心机参与燃烧，另一部分经外涵道直接向后喷出，形成民用客机强调的大推力、低油耗和低噪声特征。模型中风扇叶片采用宽弦后掠形态，叶尖与机匣之间保留叶尖间隙，进气锥则引导来流平滑进入叶栅，减少进口畸变和局部分离。

　　核心机部分按轴向功能逐级收放。低压压气机与高压压气机通过叶片高度逐渐降低、流道面积持续收缩来提高空气压力；轮盘、鼓筒和主轴在模型中形成明确的支承与传力路径。燃烧室区段位于压气机与涡轮之间，外形上表现为环形机匣和内部扩张通道，工程上需要兼顾燃油雾化、火焰稳定、壁面冷却和高温燃气导向。下游高压涡轮首先驱动高压压气机，低压涡轮再通过长轴带动前端大风扇，两级做功关系在剖面结构中一目了然。

　　设计思路上，模型没有追求某一真实型号的专利级细节，而是突出涡扇发动机的通用架构：转子同轴、静子与转子交替、机匣分段、流道连续。外涵机匣以较大直径包裹风扇段，向后逐渐与核心机外壳形成环形通道；尾喷管则把核心燃气与外涵气流整理成轴向射流。尖头尾锥可降低出口回流，喷管收敛段用于控制排气速度。对于结构设计人员，这种简化尺度适合用来校核装配顺序、表达支承跨距、讨论热端与冷端边界，也便于在演示系统中做剖切、爆炸和透明化处理。

　　外形边界方面，整体呈细长回转体布局，前端风扇直径决定最大外廓，后端喷管直径明显收窄，轴向长度由风扇段、压气机段、燃烧室、涡轮段和排气锥共同决定。安装到机翼或教学台架时，主要约束集中在最大风扇直径、吊挂连接区域、核心机下方维护空间以及尾喷管与机身结构的安全距离。模型未展开复杂管路和外部附件，但主安装节所在的承力机匣区域、转子轴线和各段外径变化已经给出，可作为概念布置时的空间占位依据。

　　在三维建模处理上，叶片类零件适合通过叶根、叶身和叶尖曲面连续成型，再利用圆周阵列完成整级叶盘；机匣采用回转体加局部法兰、安装边和加强环的方式建立；轴系则要保证前后同心，避免多级转子在装配中出现轴线错位。透明外罩与内部实体件分层管理，能够在渲染时同时展示短舱外形和核心机结构。对学习者而言，顺着气流从进气锥走到尾喷口，可以清楚看到风扇增压、核心机压缩、燃烧升温、涡轮提取功率和排气产生推力的完整逻辑。

　　该结构还可作为航空发动机数字展陈、虚拟维修训练和飞行器总体布局的基础资产。若后续深化，可在现有骨架上补充轴承腔、附件传动机匣、燃油喷嘴、冷却孔和反推装置等细节；若用于原理验证，则当前分段式剖面已经能够表达涡扇发动机最关键的气动通道和转子连接关系，帮助工程人员在方案早期把握尺寸边界、重量分布趋势以及核心机与外涵道之间的协调关系。
