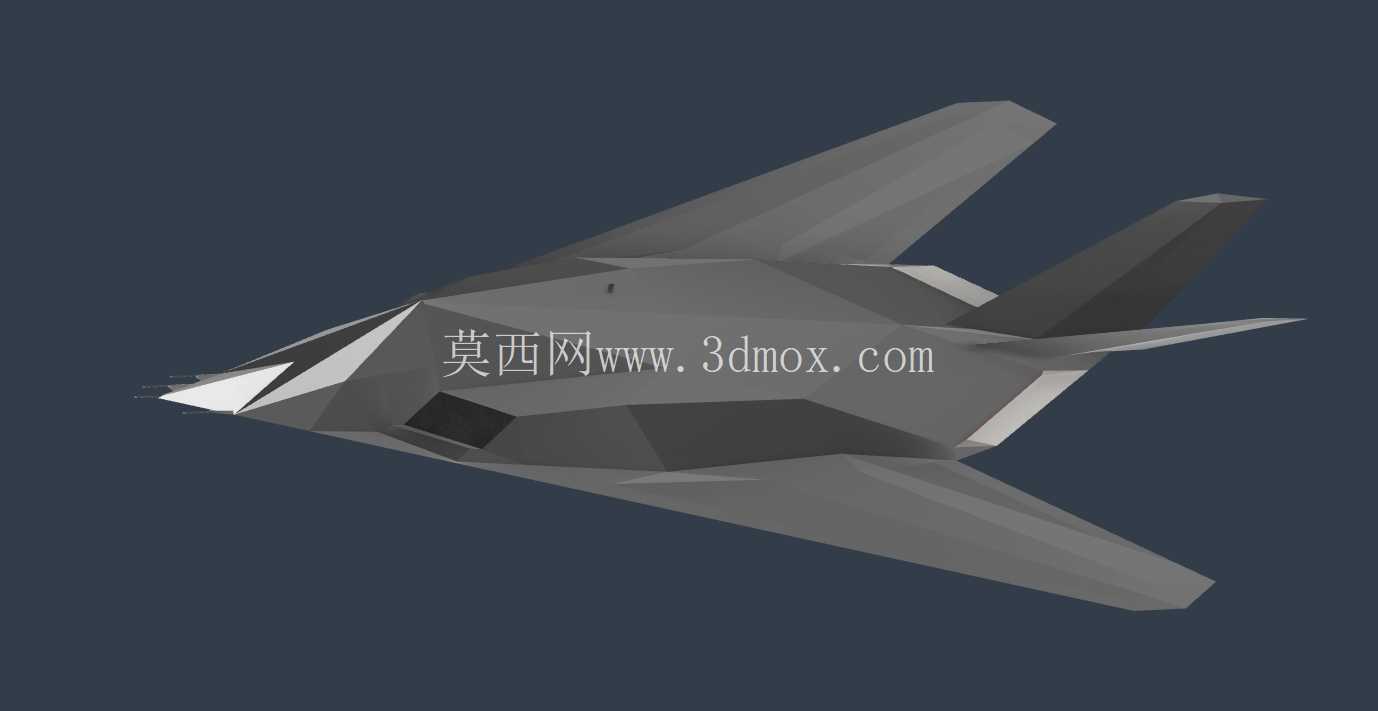

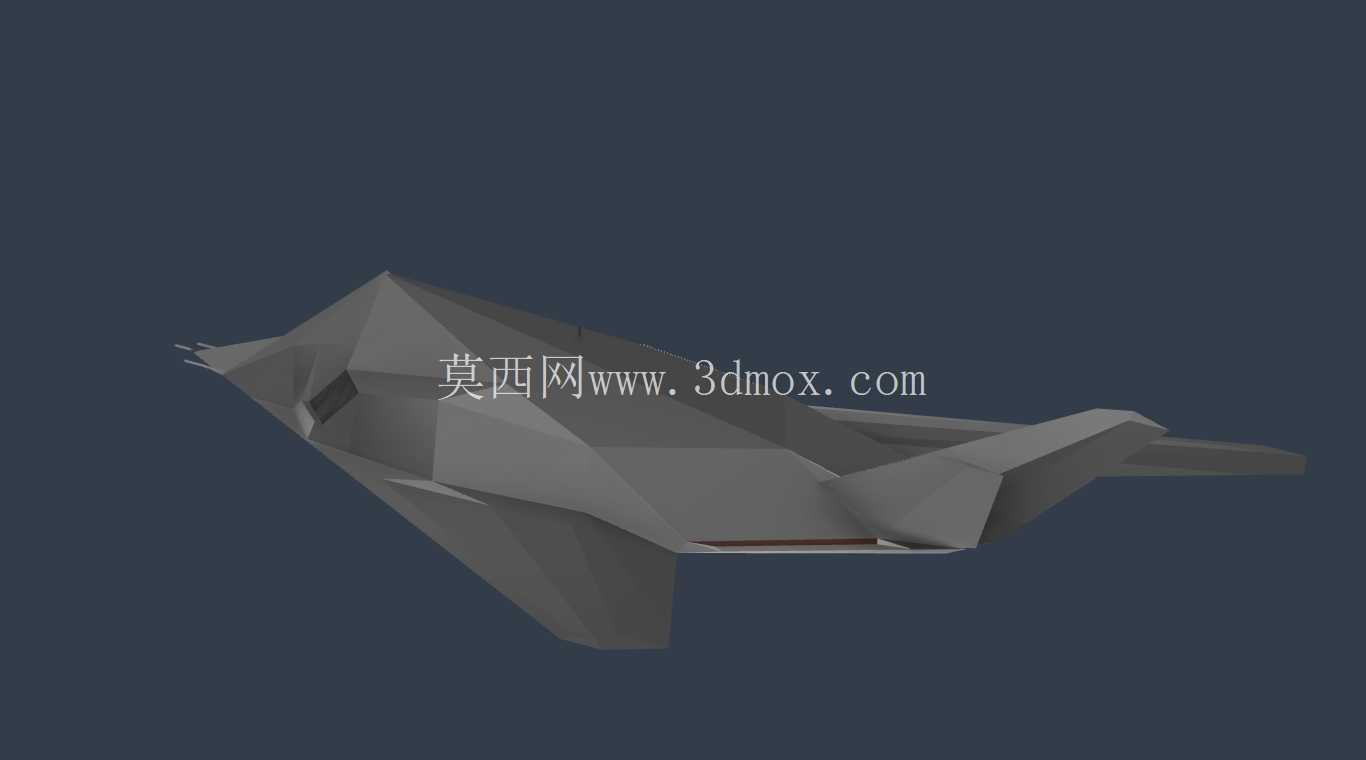

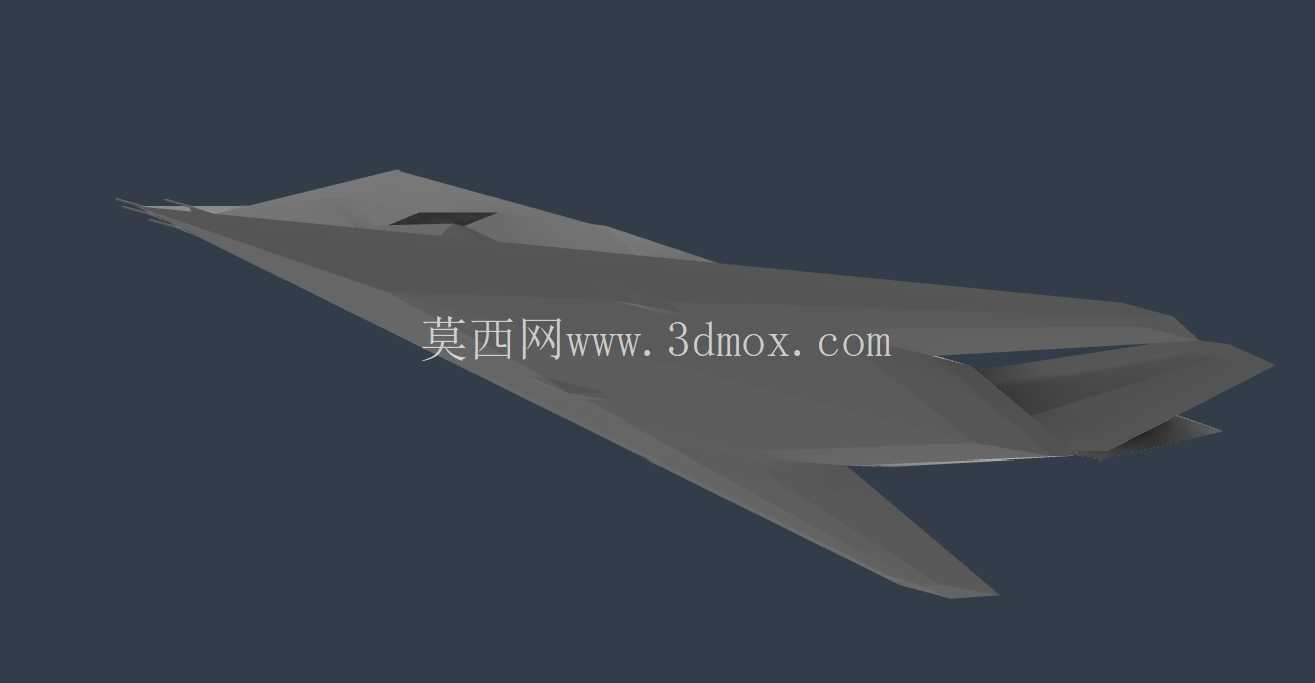

洛克希德F117夜鹰隐身战机曲面建模

　　本次建模对象为洛克希德研发的F-117夜鹰隐身攻击机，作为世界上第一款正式投入实战的隐身作战飞机，其多面体棱角外形完全围绕雷达隐身需求设计，建模过程全程遵循实机的气动与隐身设计逻辑，采用曲面建模思路还原整机的外形特征。从实际应用场景来看，该机型主要承担对地精确打击任务，依靠低可探测性突破敌方防空网，对高价值地面目标实施精准摧毁，其外形设计没有传统战机的流畅曲面，全部由平面拼接构成，每一块蒙皮的角度都经过严格计算，用来将入射的雷达波反射到非雷达接收方向，这一设计特征也是本次建模的核心还原重点。建模过程中首先梳理整机的气动布局边界，该机采用无加力涡扇发动机，进气道布置在机翼上方，搭配网状格栅屏蔽发动机叶片的雷达反射，尾喷口为扁长形的下唇口延伸设计，用来降低红外辐射特征，这些细节特征在建模时都需要严格匹配实机的尺寸比例，确保各部件的相对位置符合安装边界要求。整机采用飞翼式布局的衍生设计，没有独立的水平尾翼与垂直尾翼，机翼后掠角与机身棱线完全对齐，所有舱门、口盖的边缘都设计成锯齿状，与整机的棱线走向保持一致，避免出现独立的强反射结构。

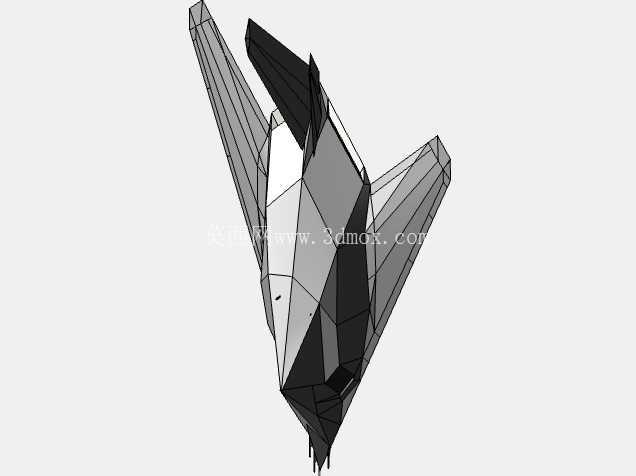

　　建模时先搭建整机的骨架基准线，以机身对称面为基准，依次定位机头棱线、机翼前缘、机身侧面棱线、尾喷口轮廓的关键坐标点，每一个平面的倾斜角度都参考实机的RCS测试优化角度，确保多面体拼接的位置准确，不会出现曲面过渡破坏原有隐身外形的问题。考虑到该机型的实际功能特性，建模时特意还原了机身表面的嵌入式大气数据传感器设计，没有传统战机外露的空速管，所有传感器都与蒙皮齐平安装，座舱盖为多面体拼接的镀金镀膜玻璃，边框与机身棱线完全对齐，避免形成角反射器效应。起落架舱与武器舱的接缝位置，也按照实机的设计做了锯齿形接缝处理，弹舱位于机身腹部，采用内埋式设计，挂载武器时完全收纳在机身内部，不会在外表面形成额外的雷达反射源。

　　从安装边界来看，整机的翼展、机身长度、机高比例严格参考实机尺寸，发动机安装位置与机身中轴线的偏移量、尾喷口与机翼后缘的相对位置都做了精准匹配，进气道格栅的网格密度按照实际遮挡比例还原，既能够保证进气效率，又可以完全遮挡发动机压气机叶片的正面反射。建模过程中没有随意添加曲面倒角，所有棱线都保持锐利的平面交接，这是F-117区别于其他常规战机最核心的外形特征，很多建模者容易为了视觉流畅度给棱线添加圆角，实际上会完全破坏该机型的设计逻辑，因为当时的计算机算力不足以支撑曲面隐身的计算，才采用了多面体拼接的隐身设计思路，每一个平面的法向量角度都经过精确计算，任意两个平面形成的二面角都不会将雷达波反射回入射方向。

　　尾翼采用V型外倾设计，外倾角度刚好可以将侧面入射的雷达波反射到非威胁方向，尾翼的后缘与机翼后缘的后掠角保持平行，让所有反射波的方向集中到几个固定的非接收方向，进一步降低被雷达捕获的概率。机身表面的隐身涂层覆盖区域也在建模时做了分区参考，不同区域的蒙皮接缝都对齐整机的棱线网络，没有出现跨棱线的接缝设计，避免产生额外的反射尖点。对于航展与教学场景来说，该模型可以直观展示第一代隐身战机的设计逻辑，区别于后续F-22、歼-20等采用连续曲面隐身设计的五代机，F-117的多面体设计是隐身航空器发展史上的重要里程碑，建模时保留的所有锐利棱线、齐平安装的传感器、上置进气道、扁形尾喷口这些特征，都可以作为航空装备结构教学的直观演示载体，帮助结构设计从业者理解早期隐身设计的工程实现思路，以及气动布局与隐身需求之间的权衡逻辑。在细节处理上，机身表面的天线全部采用保形设计，没有外露的杆状天线，所有通信、导航天线都集成在蒙皮内部，仅在表面留下齐平的天线罩开口，这些开口的边缘同样做了锯齿处理，与整机棱线保持平行。起落架的收放舱门轮廓也遵循锯齿设计，舱门关闭后与周围蒙皮完全齐平，没有突出的铰链与缝隙，整个机身外表面尽可能保持连续的平面反射结构，将雷达反射截面积压缩到最小。
