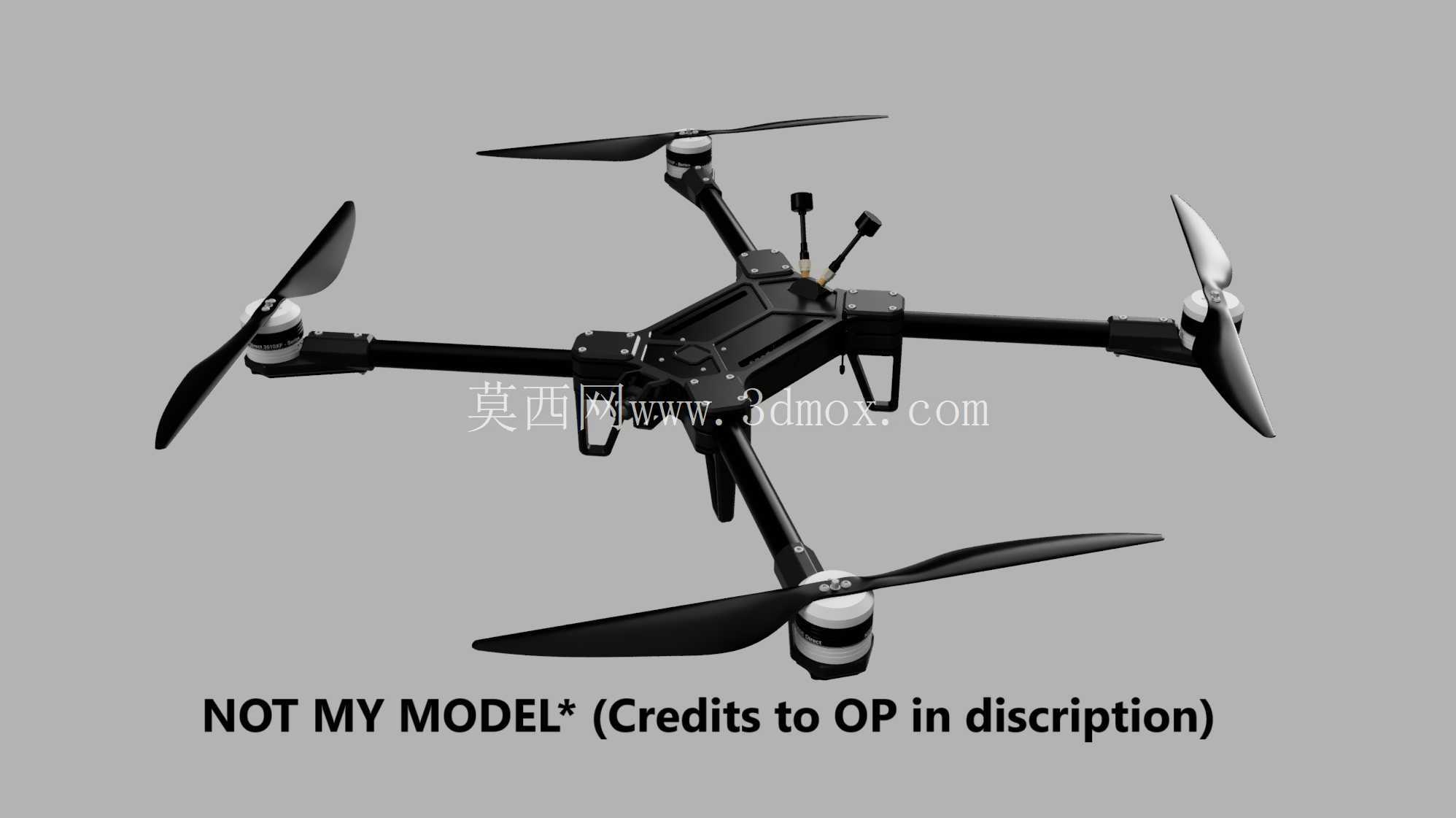

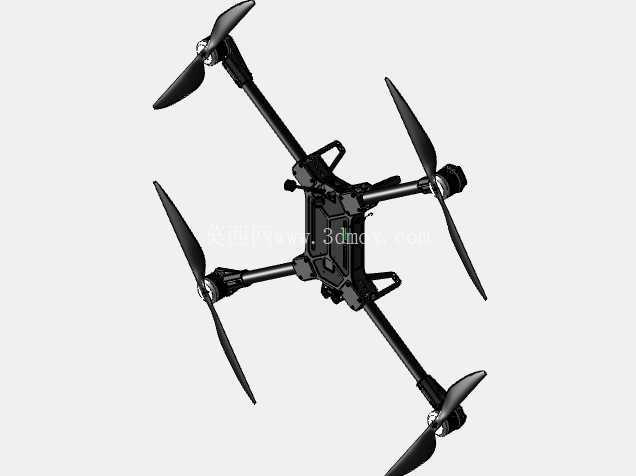

十五英寸开源四旋翼多轴飞行载具结构

　　该飞行载具采用四轴交叉式机臂布局，轴距适配15英寸螺旋桨的安装边界，机臂与中心舱采用快拆式锁紧结构，日常转场运输时可快速将四根机臂折叠收纳，减少整体占用空间，抵达作业现场后无需额外辅助工具即可完成展开锁紧，锁紧结构内置定位锥面，可保证每次装配的机臂角度重复定位精度控制在合理范围内，避免因装配偏差导致的动力输出不对称问题。中心舱采用上下分舱式结构设计，上层预留飞控、GPS模块、数传天线的安装位，安装孔位兼容主流开源飞控的固定孔距，飞控安装位设计有独立的减震阻尼结构，可过滤动力系统传递到机身的高频振动，避免振动干扰导致的飞控姿态解算偏差；下层舱体预留电池安装舱，电池舱尺寸可适配常用的4S-6S航模锂电池，舱内设计有防滑绑带固定位与电池插头避让空间，同时预留了电源分配板的安装位置，可简化整机供电线路的布线逻辑，减少线路杂乱带来的电磁干扰风险。

　　机臂末端的电机安装座采用一体化铣削成型结构，安装平面的平面度控制在0.1mm以内，可保证电机安装后输出轴与机臂轴线的垂直度，避免螺旋桨旋转时出现不必要的偏摆振动；电机安装座预留了标准的电机固定孔位，可适配同级别常用的无刷电机安装尺寸，电调安装位集成在机臂靠近中心舱的位置，既可以缩短电调到电机的动力线长度，减少线路损耗，也能借助中心舱周边的气流带走电调工作产生的热量。

　　起落架采用快拆式杆状结构，安装在中心舱下方两侧，起落架高度预留了足够的下方载荷安装空间，可根据作业需求更换不同高度的起落架，适配云台、抛投装置、小型测绘相机等不同任务载荷的安装需求，起落架支脚末端设计有缓冲胶垫，可在降落时吸收冲击能量，减少硬着陆对机身结构与机载设备的冲击。从实际应用场景来看，该类15英寸级别的四轴飞行平台，可适配户外航测、小范围物资投送、日常航拍练习、开源飞控算法验证等多种场景，相比更小尺寸的穿越机平台，它的留空时间更长，抗风能力更强，可搭载重量在500g以内的任务载荷完成作业；相比更大尺寸的行业级无人机，它的结构更简单，配件获取难度低，维护成本更低，适合个人开发者、航模爱好者进行二次开发改装。

　　结构设计上充分考虑了开源项目的可加工性，多数结构件可采用常见的碳纤维板材、铝合金型材通过常规的机加工方式制作，不需要特殊的加工工艺，个人开发者也可借助桌面级3D打印设备制作非承力的结构件，降低整机的制作门槛。整机的重心设计在中心舱几何中心偏下的位置，搭配15英寸螺旋桨的动力输出，可在3-4级风的户外环境下保持稳定的姿态悬停，机臂的长度经过反复校核，既保证了螺旋桨之间有足够的安全间隙，避免桨叶旋转时出现干涉，也尽可能压缩了轴距尺寸，提升整机的结构刚性，减少飞行过程中机臂产生的共振。布线通道设计在机臂内部与中心舱的走线槽内，所有动力线与信号线分开布设，可减少大电流动力线对飞控、GPS等敏感信号设备的电磁干扰，中心舱顶部预留了数传、图传天线的安装座，天线安装位置远离动力系统与供电线路，可保证信号传输的稳定性。
