人体工学M型防滑锁紧握持结构设计

这类M型锁紧握把多应用在需要频繁手持施力、同时要求部件快速锁止定位的作业场景中，常见于战术装备附件、手持动力工具、便携检测设备、户外作业装具的握持部位，核心作用是为操作者提供稳定的施力支点，同时集成锁紧触发功能，让使用者在保持握持姿态的同时无需大幅度调整手部位置，就能完成部件的锁止与释放动作，减少操作步骤中的手部位移，提升连续作业时的操作效率。

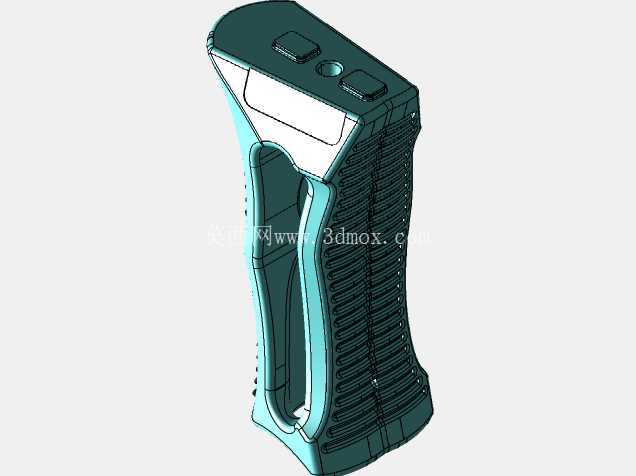

从实际使用的功能需求出发，该握把的结构设计首先围绕握持稳定性展开，整体轮廓采用收腰式曲面造型，贴合手掌自然弯曲时的掌弓形态，握持时掌心与握把侧面的贴合面积更大，分散长时间握持产生的局部压力，避免操作过程中出现硌手、打滑的问题。握把侧面设置的连续环状防滑槽，并非单纯的装饰结构，槽体的深度、间距都经过适配，当佩戴防滑手套或者手部存在汗渍、少量油污时，手指指节可以卡入防滑槽内，提供足够的纵向摩擦力，避免施力过程中握把在手中发生轴向滑动。握把上部的两个对称凸起按键位，对应锁紧机构的触发端，按键的下沉深度控制在3mm以内，按压行程适配拇指自然活动范围，操作者握持时拇指无需过度伸展或者弯曲，就能轻松触碰到按键，完成锁紧状态的切换。

设计过程中需要重点兼顾结构强度与握持舒适度的平衡，握把内部采用中空加强筋结构，外壁厚度根据不同部位的受力情况做差异化设计：握持区的外壁厚度控制在2.5mm，保证握持时不会出现过硬的硌手感，同时在内部对应手指施力的位置设置纵向加强筋，提升侧向抗冲击能力，避免握把受到侧向撞击时出现开裂变形；上部安装对接区域的壁厚提升至4mm，设置与外接部件匹配的定位卡槽与安装孔位，保证握把与主体部件连接后不会出现旷量，锁紧力传递过程中不会出现结构形变导致的锁止失效。握把底部做圆弧收边处理，避免尖锐棱角在操作过程中剐蹭操作者衣物或者皮肤，同时底部的平面设计可以让握把在临时放置时保持直立状态，不会随意滚动掉落。

安装边界方面，该握把上部的对接面采用标准皮卡汀尼导轨适配结构，对接槽的宽度、定位凸点的间距都符合通用附件安装规范，可以直接适配标准规格的导轨接口，不需要额外加工转接件。安装时只需要将握把上部的卡槽对准导轨推入，到位后通过内部的锁紧卡笋自动卡入导轨定位槽，即可完成固定，拆卸时按压上部的解锁按键就能向前推出握把，整个安装拆卸过程不需要额外工具，单人即可在数秒内完成。握把整体的外形尺寸控制在成年人单手握持的舒适范围内，总高度不超过120mm，最大宽度不超过45mm，安装后不会突出设备主体过多，避免携带过程中勾挂外物，同时在狭窄空间内作业时也不会因为握把体积过大影响操作灵活性。

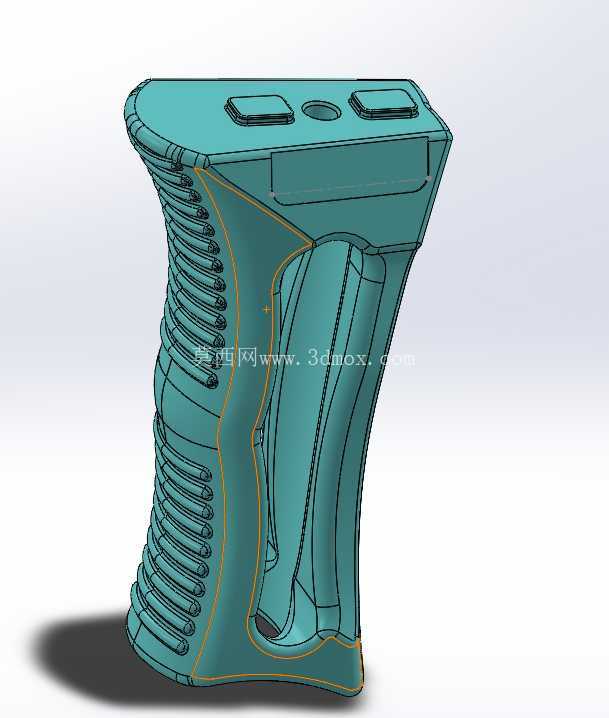

从结构细节来看，握把表面的曲面过渡全部采用圆角处理，所有棱边的圆角半径不小于2mm，避免应力集中导致的结构断裂问题，同时也能提升握持时的触感。侧面的M型轮廓线并非造型噱头，而是对应手掌大鱼际、小鱼际的贴合位置，当操作者紧握握把时，手掌两侧的肌肉刚好嵌入M型的凹陷区域，进一步提升握持的包裹感，即使在大幅度挥动手臂或者施加较大推拉力的情况下，握把也不会从手中脱出。握把上部预留的圆形通孔为锁紧机构的销轴安装位，孔位的同轴度公差控制在0.05mm以内，保证锁紧按键按压时的顺畅度，不会出现卡滞、偏斜的问题。内部的筋位布局同时兼顾了走线空间，如果握把需要集成控制开关或者传感线路，中空的腔体可以容纳线路排布，不需要额外在外部开槽走线，保证握把外表面的完整性，避免缝隙积灰或者进入液体影响内部结构可靠性。
