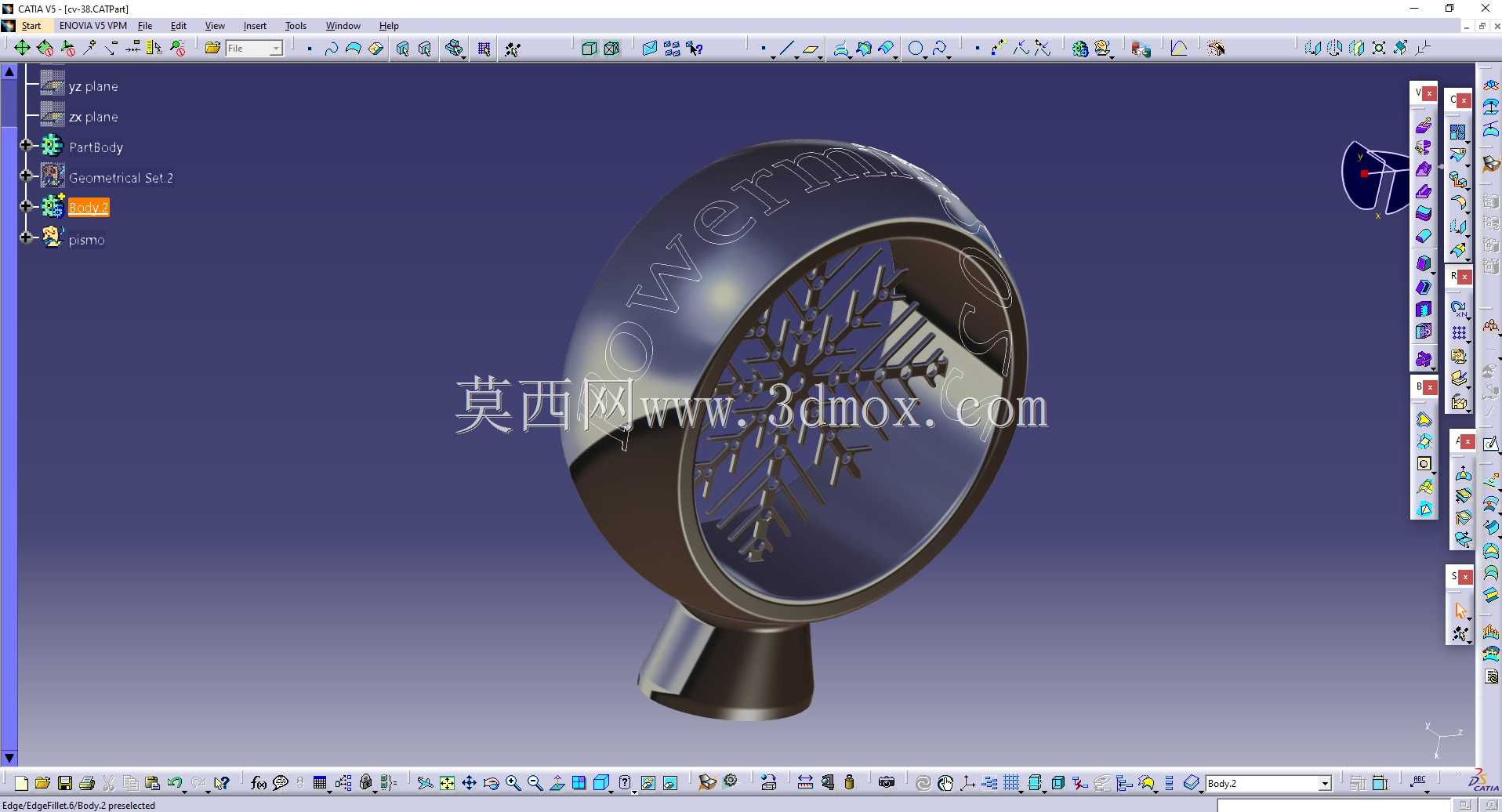

环形无叶出风结构五轴加工验证件

　　这个环形出风结构的加工验证件，最初是为了验证五轴联动机床加工大曲率环形薄壁件的工艺可行性做的测试件，现在也常被用作五轴加工教学的典型案例，很多刚接触五轴编程的工程师都会拿类似结构练手，熟悉多轴联动的刀轴控制逻辑。从实际应用场景看，这类环形出风结构最早衍生自无叶风扇的出风环设计，后续也被用到桌面空气循环装置、小型工位送风设备、精密仪器的环形风冷结构上，相比传统带外露叶片的送风结构，这种环形设计没有外露旋转部件，使用安全性更高，同时环形出风的气流覆盖范围更均匀，不会出现直吹的硬风感。

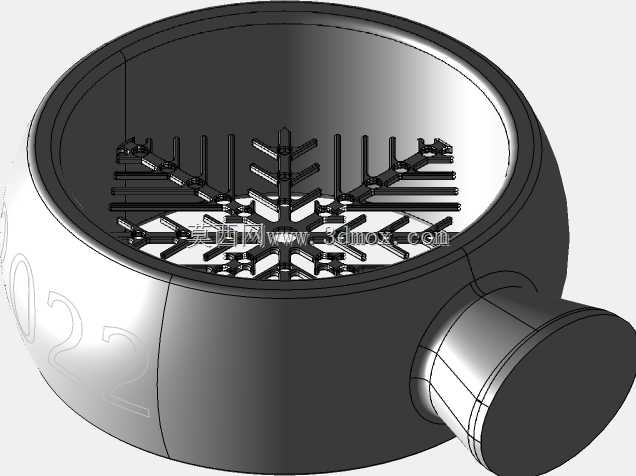

　　从功能特性上看，这个结构的核心是环形内壁的狭缝出风通道，配合内部的导流栅格结构，让气流从环形狭缝喷出后，通过康达效应带动周边空气流动，形成持续柔和的环形风幕。内部的雪花状镂空栅格不是装饰件，实际是气流整流结构，能把进入环腔的紊乱气流梳理成均匀的层流，避免出风时出现紊流导致的风噪和风量不均。底部的锥形基座是安装定位结构，内部预留了气流接入的通道，可以直接对接下方的风机出风口，不需要额外做转接风道，减少了风路的压损。

　　设计的时候最先考虑的是加工可行性，整个结构是一体化设计，没有拼接装配的部分，因为如果做分体拼接，环形风道的接缝处很容易出现漏风，同时拼接缝会打乱气流的流动状态，影响出风效果。环形外壁做了1.5度的拔模斜度？不对，五轴加工不需要拔模，这里的斜度是为了让气流喷出时的扩散角度更合理，经过多次流体仿真验证，1.2-1.8度的外壁斜度能让气流的附壁效果最好，送风距离能比直壁结构提升30%左右。内部的镂空栅格厚度控制在1.2mm，既保证足够的结构强度，不会因为气流长期冲击出现形变，又不会因为栅格过厚阻挡气流，栅格的排布角度是顺着气流的旋向设计的，每个栅格的扭转角度从进风口到出风口逐渐变化，引导气流在环腔内形成稳定的旋流，保证整个环形狭缝的出风量偏差控制在5%以内。

　　外形尺寸方面，整个环形结构的外径是120mm，环形截面的直径是28mm，狭缝出风的宽度是1.2mm，底部基座的安装直径是32mm，总高度是145mm，安装的时候只需要在安装面板上开一个30mm的安装孔，把基座插入后用侧面的紧定螺钉固定即可，不需要额外的安装支架，安装边界非常紧凑，适合在小型桌面设备、精密仪器的狭小内部空间里布置。加工的时候需要注意，环形薄壁的最薄处只有1.5mm，装夹的时候不能用普通的三爪卡盘直接夹，需要做专用的软爪夹具，夹持底部基座的位置，避免装夹力过大导致环形结构变形，加工顺序是先粗加工基座和环形的外轮廓，留0.3mm的精加工余量，然后用五轴联动的方式精加工内部的镂空栅格和环形内壁的狭缝结构，最后精加工外轮廓，加工过程中要控制切削参数，主轴转速控制在8000转，进给速度1200mm/min，避免切削力过大导致薄壁振刀，出现表面刀纹。

　　很多工程师在做类似结构的时候容易忽略的点是环形狭缝的同轴度，如果狭缝的宽度偏差超过0.2mm，就会出现某一侧出风量过大、另一侧风量不足的问题，导致风幕偏移，所以精加工的时候必须用一次装夹完成狭缝的整个环形加工，不能二次装夹找正，否则同轴度很难保证。另外内部的栅格和环形内壁的连接处做了R0.5的圆角过渡，一方面是减少加工应力集中，避免薄壁处开裂，另一方面是减少气流在拐角处的阻力，降低风噪。这个结构除了用ABS或者PC塑料注塑生产外，也可以用铝合金做五轴加工，用作高端设备的金属风冷部件，金属版本的结构强度更高，适合在工业设备的高温环境下长期使用，不会因为长期受热出现形变。
