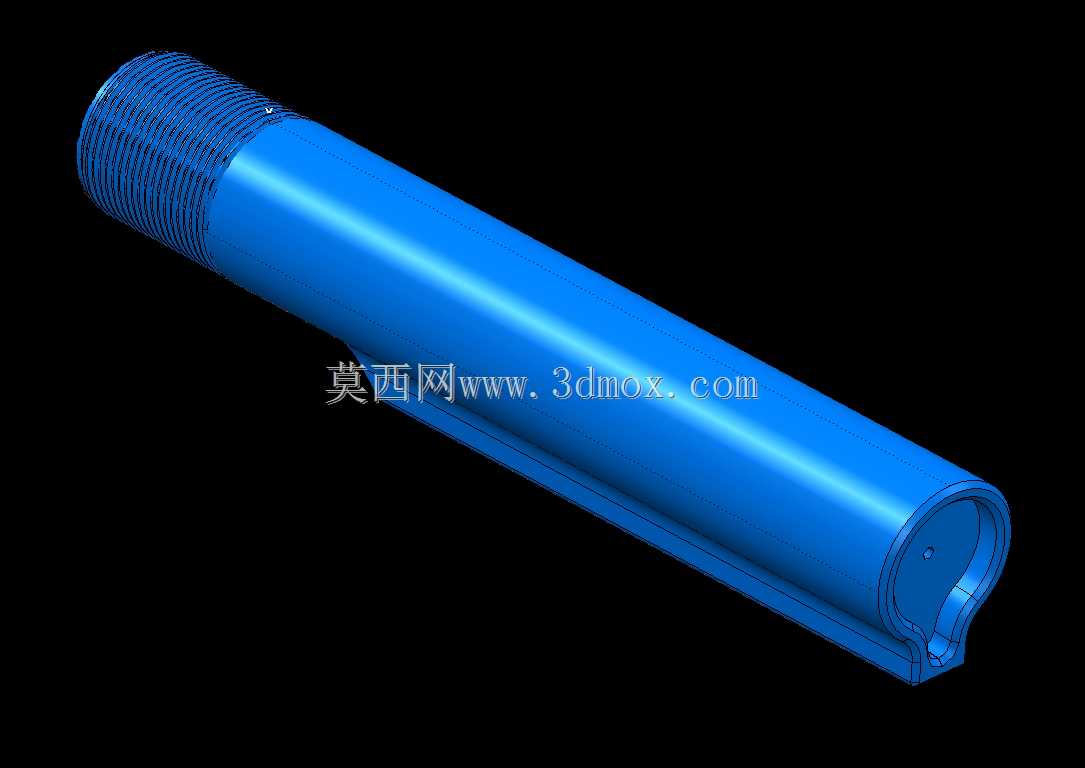

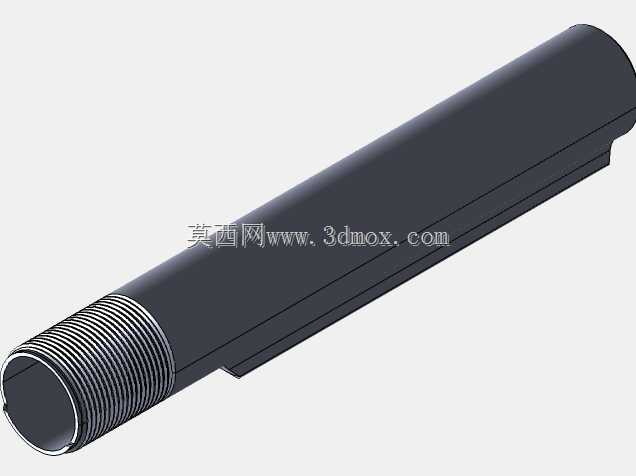

带外螺纹端异形连接M4管材结构

日常做小型流体管路、微型气动回路的结构设计时，这类带端部外螺纹的M4规格细径管材是很常用的连接件，不少桌面级实验装置、小型自动化设备的气路分支、低压润滑回路里，都需要这类小通径直连管件来完成管路排布，避免大尺寸管件占用过多安装空间。从结构功能上看，这款管件一端加工有连续外螺纹，用来和对应规格的内螺纹接头、阀块直接旋合密封，另一端做了异形收口结构，能直接和配套的快插接头、软管做卡接固定，不需要额外加装过渡转接头，能减少管路节点的泄漏风险。做这个零件的三维建模时，我习惯先在草图里绘制管材的主体回转轮廓，先拉出基础的空心管体，确定好通径、壁厚的基础参数，要注意管壁厚度不能过薄，否则加工时容易出现变形，也不能过厚导致整体重量超标、通径缩小影响介质流通效率。管体主体完成后，再处理端部的螺纹特征，这里不需要做完全写实的螺纹牙型细节，做装饰螺纹线就能满足装配校验需求，能大幅降低模型的特征数量，避免后续装配时出现卡顿。另一端的异形收口结构，需要先在管体端面建立基准面，绘制异形轮廓的草图，通过扫描、放样特征做出收口的过渡曲面，要保证过渡位置的壁厚均匀，避免出现应力集中的尖角，实际加工时这个位置如果壁厚不均，很容易在受压时出现开裂。建模过程中要提前核对安装边界尺寸，管体的总长度、螺纹段的有效旋合长度、异形端的最大外廓尺寸都要和周边的安装位做干涉检查，比如螺纹段旋入阀块后，剩余的管体长度不能和周边的传感器、走线槽产生位置冲突，异形端的外廓要保证软管插接时有足够的操作空间，不会被周边零件挡住导致安装困难。这类小尺寸管材在实际使用时，大多走低压气体、低粘度润滑油这类介质，所以建模时不需要额外做加强筋结构，光滑的外圆柱面也方便后期做表面氧化、镀层处理，提升防锈能力。整个建模流程里，要优先保证各段特征的同轴度，螺纹段和管体主体、异形收口端的同轴度公差要控制在合理范围，否则实际装配时会出现螺纹旋合歪斜、快插接头插装后漏气的问题。完成实体建模后，可以做简单的渲染处理，给模型赋予金属材质的外观，方便在装配图里快速识别区分不同的管路零件，也能在做方案评审时更直观地展示管路排布效果。
