弩用4倍定倍战术瞄准镜外观结构

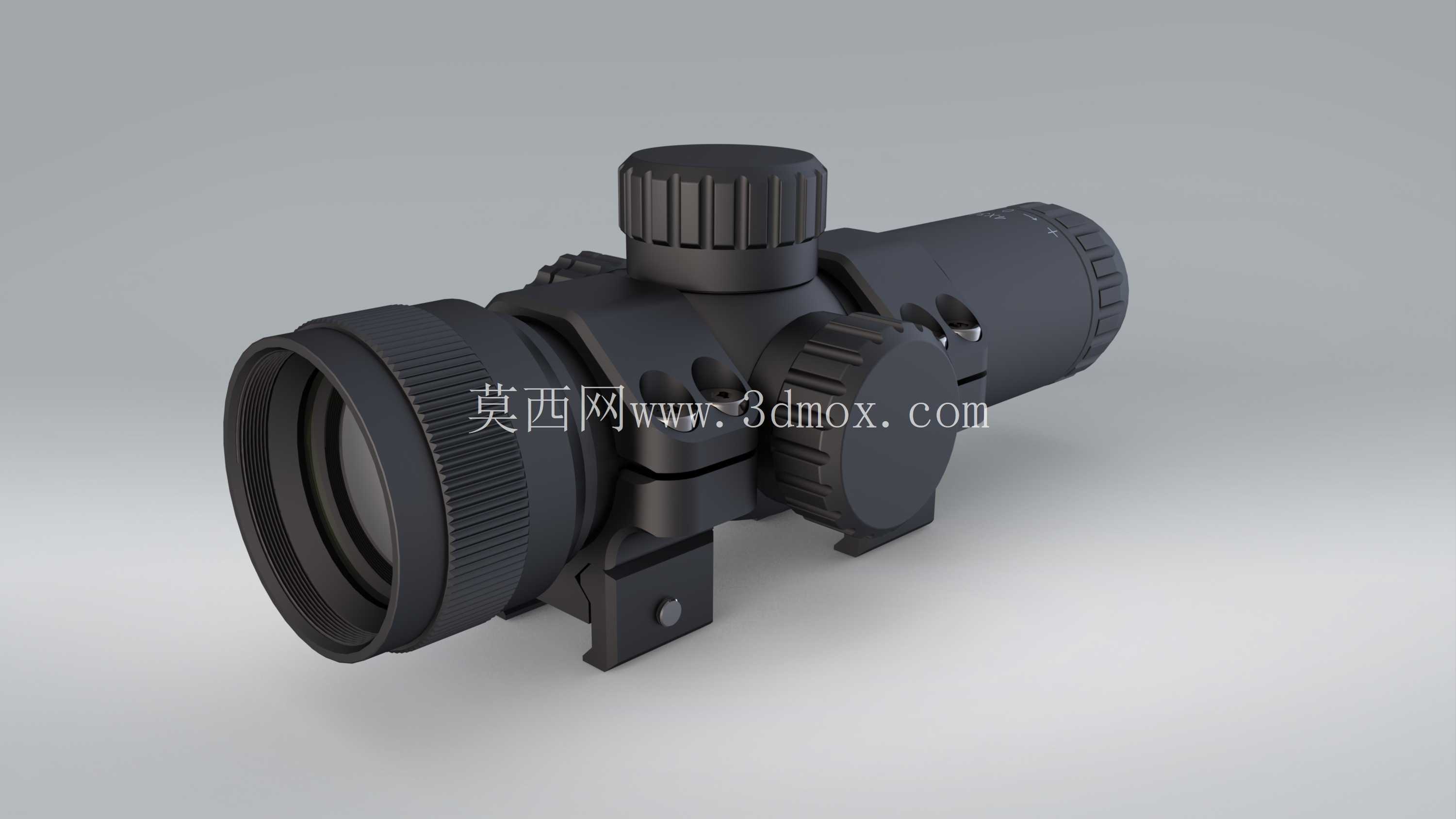

　　这款瞄准镜是适配十字弩使用的定倍光学瞄准装置，核心放大倍率为4倍，物镜通光口径30mm，属于近距离到中距离衔接使用的观瞄配件，主要适配民用运动弩具的户外竞技、休闲射击场景，也可作为同规格战术配件的外观验证、装配干涉检查的建模参考。从结构设计来看，整体采用分段式筒身布局，最前端为物镜防护与调焦环段，表面做了密集的周向滚花处理，滚花纹理深度控制在0.3mm左右，间距1mm，既保证戴手套操作时的摩擦力足够，又不会因为棱边过于尖锐划伤手部皮肤，调焦环的转动行程设置为270度，覆盖10米到100米的视差调节范围，匹配弩箭的有效杀伤射程，避免调节行程冗余带来的误操作。

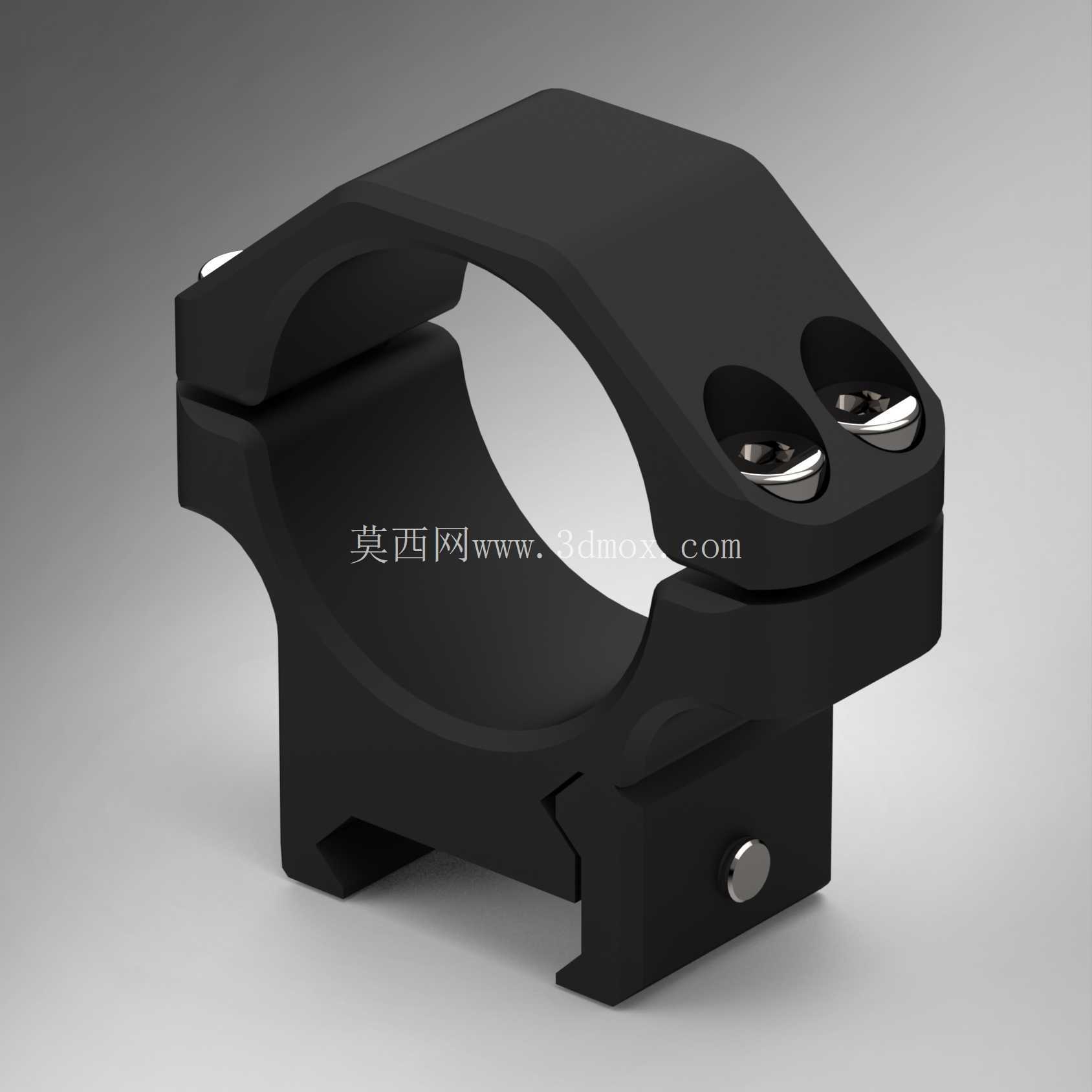

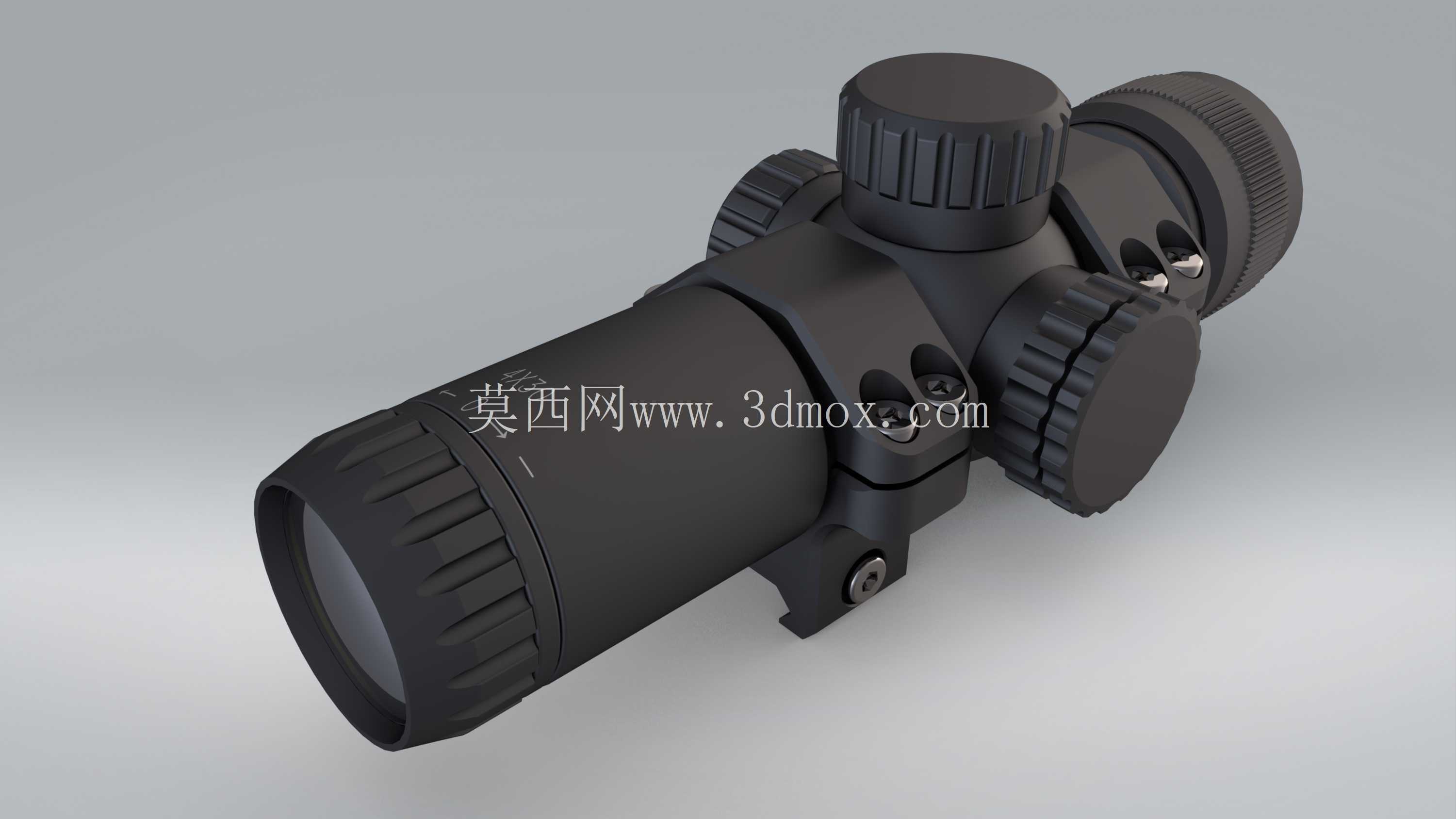

　　筒身中部集成了两个核心调节旋钮，上方为高低调节钮，侧方为风偏调节钮，两个旋钮都采用了大直径多边形防滑帽设计，旋钮帽直径比筒身外径大12mm，不需要借助额外工具就可以直接用手拧动调节，每转动一格对应100米距离上1/4英寸的弹着点偏移量，调节到位后可以通过旋钮侧边的锁紧卡扣固定参数，避免射击过程中因为震动导致校准值偏移。筒身下方是一体式的皮卡汀尼导轨安装座，安装座的卡槽宽度严格按照标准皮卡汀尼导轨的21.2mm槽宽设计，卡槽两侧做了15度的导向倒角，安装时不需要完全对齐就可以顺利滑入导轨，安装座上预留了两个M4规格的紧定螺丝孔，螺丝孔位置对应导轨的标准槽距，锁紧后可以保证镜身与弩身的平行度误差控制在0.5度以内，避免因为安装倾斜导致的瞄准点偏差。目镜段位于筒身最后端，目镜外圈同样做了滚花处理，用于调节视度，适配不同视力的使用者，视度调节范围为±3个屈光度，不需要佩戴眼镜也可以获得清晰的分划视野，目镜后方设计了软质橡胶眼罩的安装位，虽然当前模型仅做外观结构，但安装位的卡槽深度、直径都按照实际配件尺寸预留，后续如果需要补充眼罩模型可以直接匹配装配。整个镜身的外形做了圆弧过渡处理，没有尖锐的外凸棱角，所有调节旋钮的边缘都做了R0.8的圆角，既可以减少使用过程中的磕碰损伤，也能避免勾挂衣物、背带等附件。

　　建模过程中完全按照实际装配的尺寸边界搭建，整体长度控制在185mm左右，最大外径为42mm，安装座底部到镜身中心轴线的高度为32mm，在做弩具整体装配的时候，可以直接验证瞄准镜与弩身其他部件的间隙，比如和上弦机构、箭道的距离，避免出现安装后部件干涉的问题。需要注意的是，这个模型仅还原了瞄准镜的外部结构，没有做内部的光学镜片、分划板、调节弹簧等内部零件，主要用于外观展示、装配位置验证、渲染效果图制作，如果需要做光学性能仿真、内部结构强度分析，则需要进一步补充内部零件的建模。

　　从实际使用的角度来说，4倍的定倍设计相比变倍瞄准镜结构更简单，抗震性更好，非常适配弩具射击时的震动量级，不会因为反复射击导致内部零件松动，30mm的物镜口径在光线充足的户外环境下可以提供足够的通光量，视野范围在100米距离上可以覆盖7米左右的视场，足够追踪移动的目标，同时不会因为倍率过高导致视场过窄，找不到目标的问题。镜身表面的处理方式按照常规战术配件的哑光阳极氧化效果设计，没有高反光的表面，避免在户外使用时因为反光暴露位置，筒身侧面预留了战术附件安装位，可以加装微型红点瞄、激光指示器等附加配件，扩展使用场景。安装座的设计采用了和镜身一体的结构，相比分离式安装环的设计，整体刚性更好，抗震性能更强， repeated 射击后的校准保持率更高，不需要频繁重新校准瞄准点。在建模的时候，所有的配合面都预留了合理的装配间隙，比如调节旋钮和筒身的配合间隙控制在0.1mm，既保证旋钮可以灵活转动，又不会出现过大的旷量，安装座的紧定螺丝孔做了沉头设计，螺丝锁紧后螺丝头不会突出安装座表面，避免刮伤导轨或者勾挂其他物品。
