弩扳机连杆保险发射机构三维结构

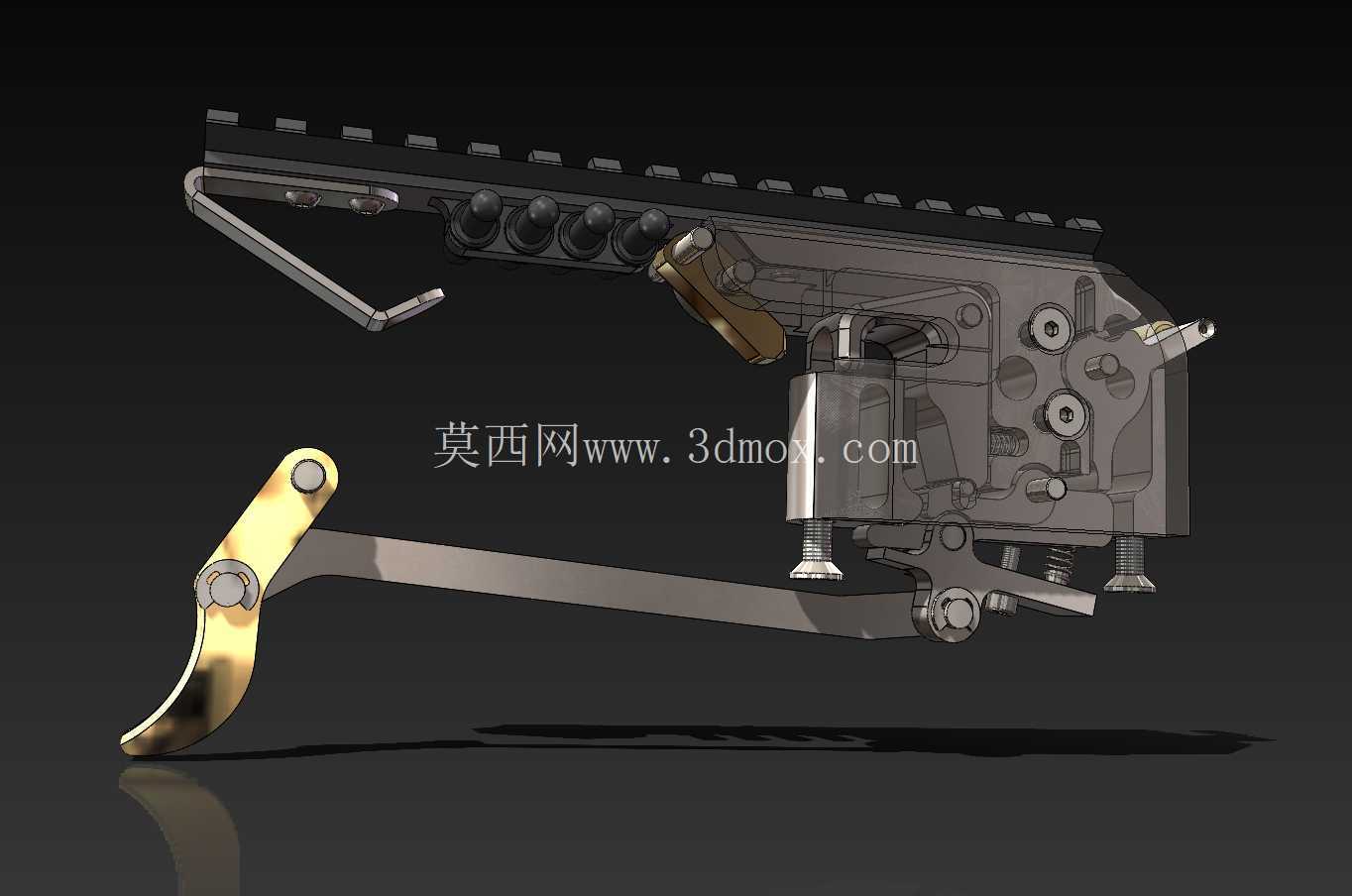

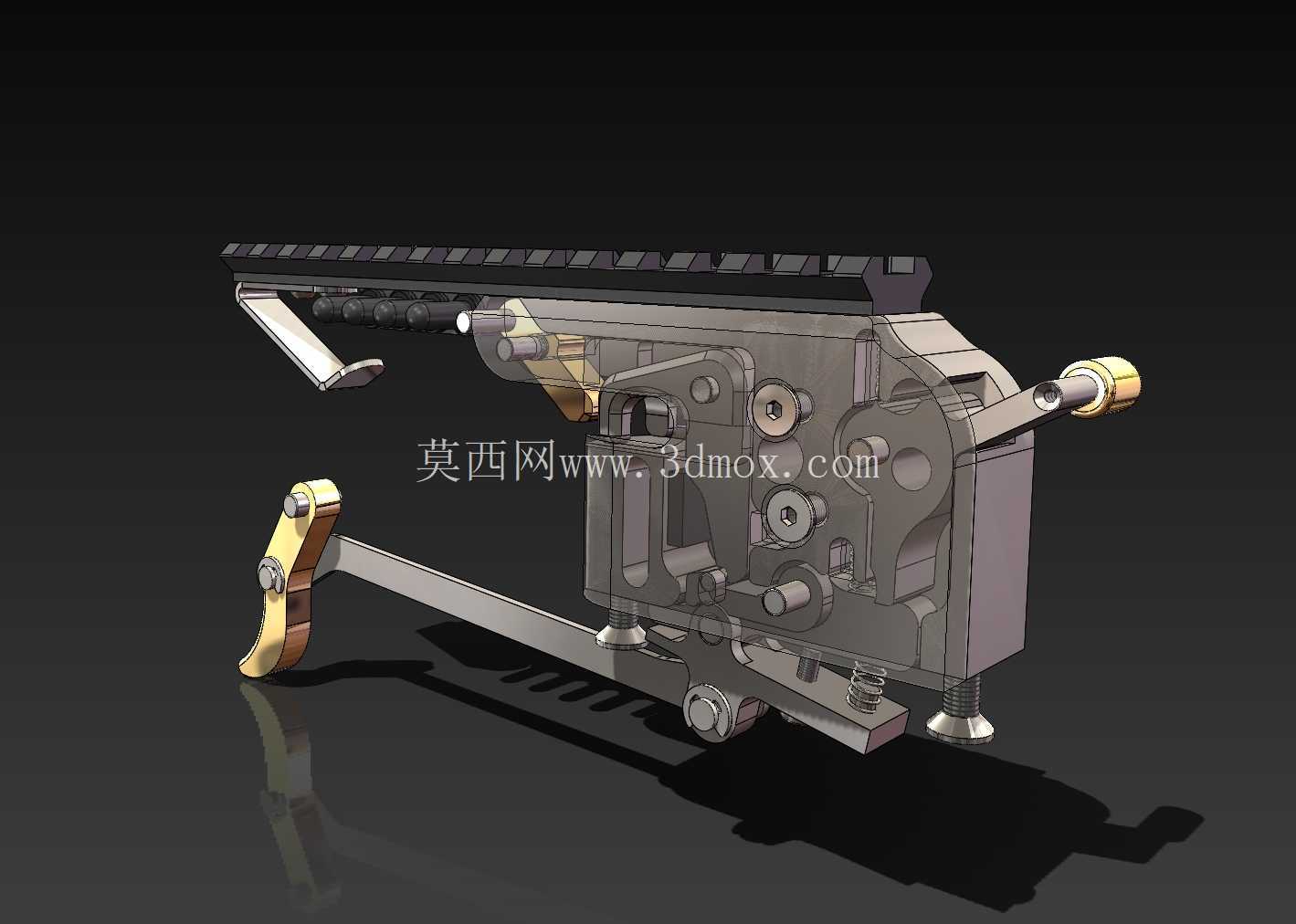

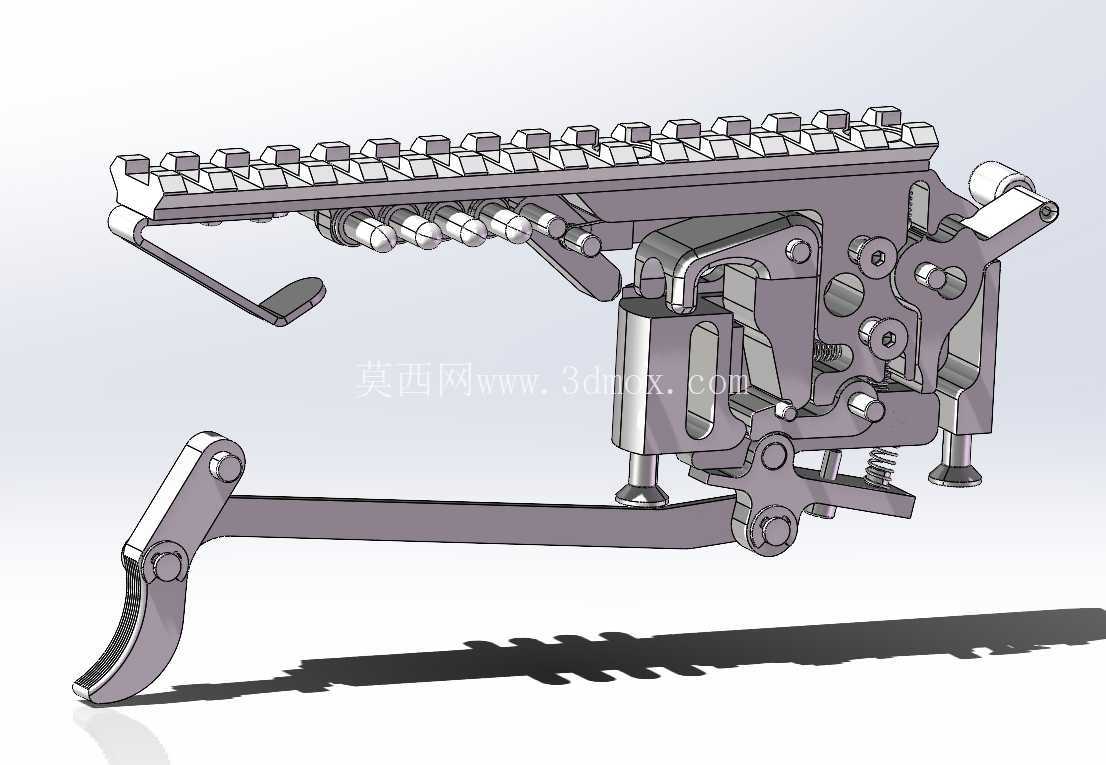

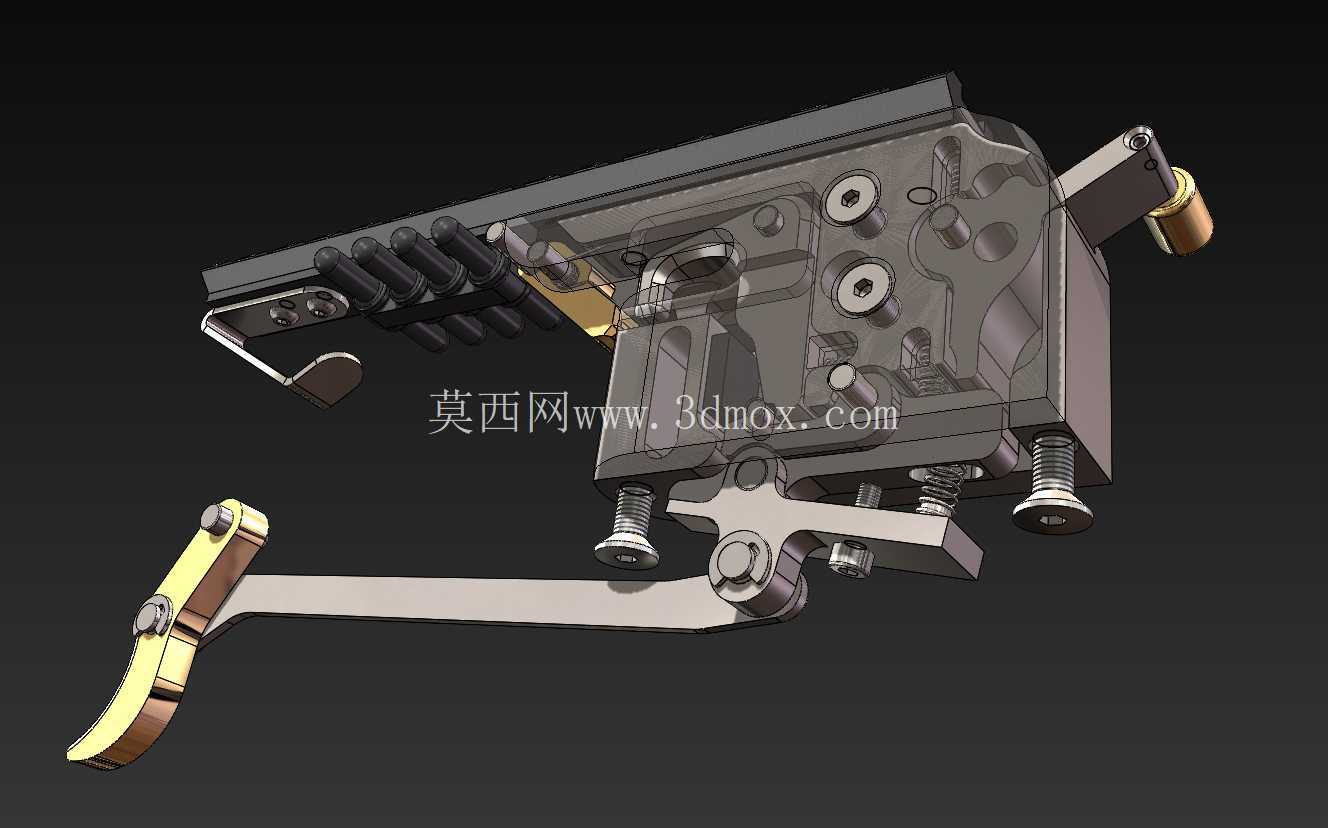

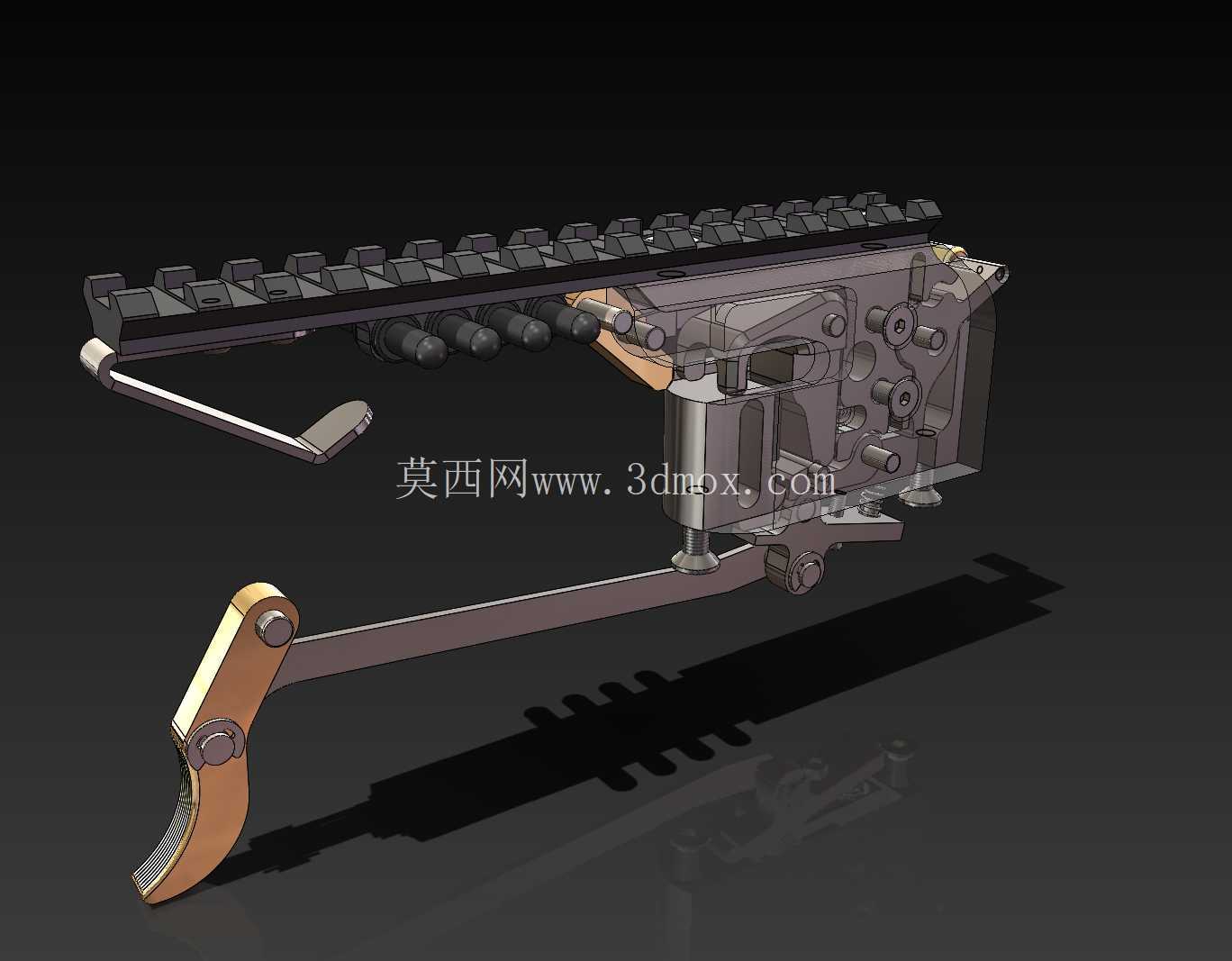

　　该套三维结构围绕十字弩发射端的扳机释放与安全锁定需求展开，完整呈现了击发联动、保险限位、导轨挂载、箭杆约束四个核心功能模块的装配关系，适合作为轻量弹射类器械结构设计、运动器材机构开发的参考样件。

　　从实际使用场景来看，这类扳机组件安装在弩身中部握持区上方，后端衔接弩片弦线的挂弦卡位，前端承接箭杆输送与瞄准附件安装界面。射手完成上弦后，弦线被阻铁机构牢牢锁定在待击位置，箭杆沿弩身导向槽推入，尾部抵紧弦线，压箭片从上方提供适度下压力，避免箭杆在携行、瞄准姿态变化时出现翘起、移位或脱落。顶部通长的皮卡汀尼导轨采用标准等距齿槽，可兼容瞄准镜、红点瞄具、战术附件的装夹，导轨下方的机匣主体承担所有销轴、弹簧、阻铁和连杆的定位，形成受力闭环。

　　机构设计上，扳机采用弯形杠杆造型，指扣区做了贴合手指的圆弧过渡，通过中部销轴与机匣连接，后端联动阻铁释放件。扣动扳机时，连杆绕销轴转动，推动阻铁旋转解除对弦线的约束，弦线在弩片储能释放下推动箭杆射出。为降低误触风险，组件中设置了独立保险构件：保险处于锁定位时，其凸起部位嵌入扳机或阻铁的运动路径，直接限制连杆转角，即使扳机受到侧向磕碰或意外按压，阻铁也无法脱离挂弦位置；解除保险后，联动路径恢复通畅，扳机行程和释放阻力可通过销轴位置、弹簧预压量进行微调。

　　外形与安装边界方面，整体组件沿弩身纵向布置，顶部导轨保持连续平直，齿形间距和卡槽宽度按常用附件装夹尺寸设计；机匣两侧通过多颗螺钉与弩身侧板或本体固定，底部预留弹簧和调节螺钉空间，便于在装配后调整阻铁咬合深度与扳机力。金色扳机件、金属色连杆和深色机匣在模型中区分明确，能够直观表达运动件、固定件和弹性件之间的层级关系。

　　从工程建模角度看，该结构重点体现了小尺寸杠杆机构在高瞬时载荷下的设计思路：阻铁与弦线接触部位需要承受较大拉力，因此接触面采用圆弧承载并配合加强侧壁；销轴孔位保持同轴，确保扳机、连杆、阻铁转动顺畅；压箭片则采用弹性约束方式，既要压住箭杆，又不能在箭杆高速前进时产生过大摩擦。整套模型把挂弦、闭锁、保险、击发、箭杆限位和附件安装集成在紧凑空间内，对理解弹射器械发射机构、连杆传动路径以及安全联锁逻辑具有较强的结构参考价值。
