移动式三合一管材加工成型设备结构

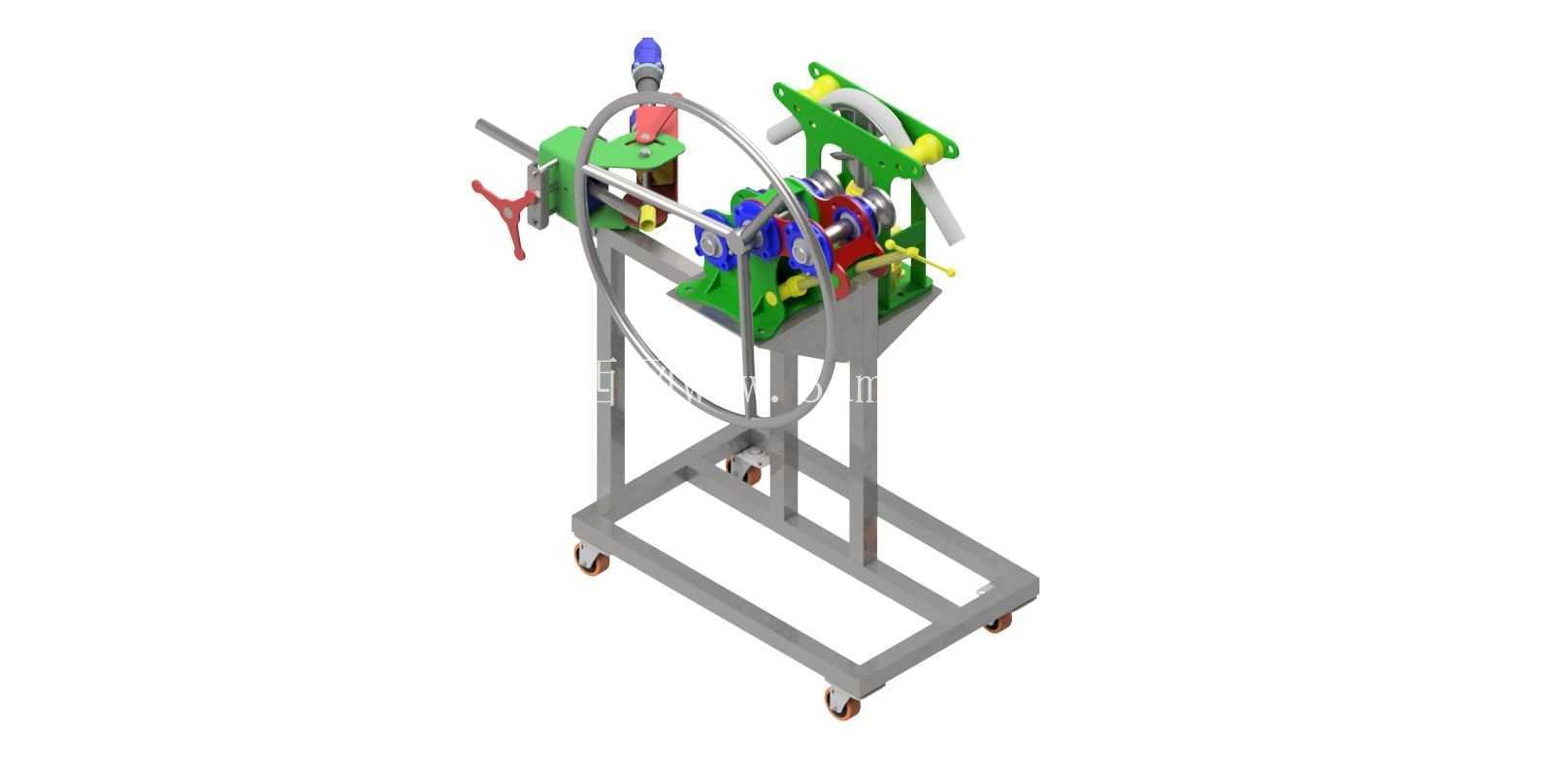

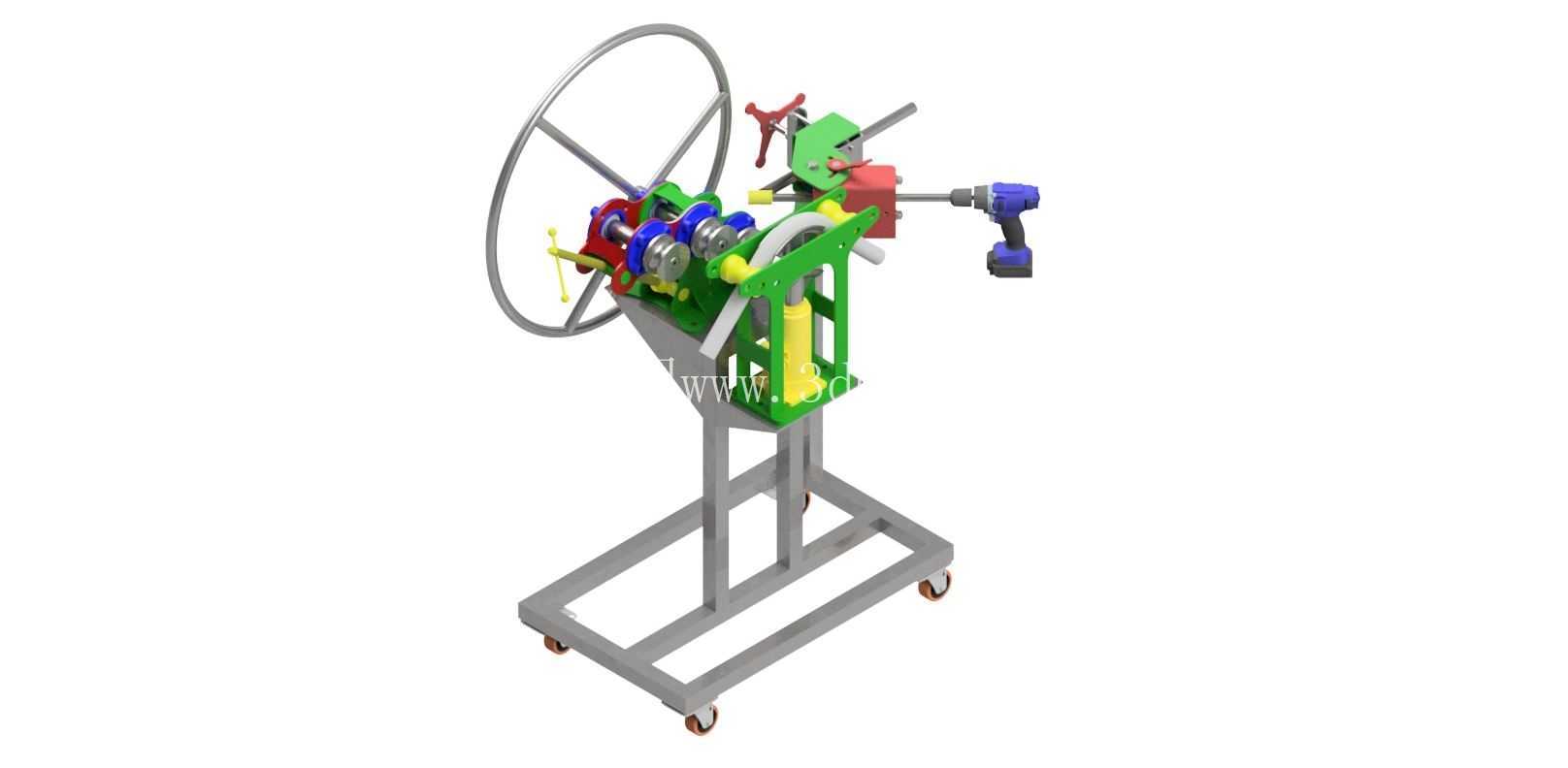

这款集成式管材加工设备，将三种常用管材加工作业功能整合在同一可移动机架上，适配小型五金加工门店、现场管道施工班组、小型金属制品作坊的作业需求，解决了以往管材加工需要分别配置弯管机、卷管机、管口扩缩设备带来的场地占用大、设备转运成本高、多工序间工件反复装夹定位效率低的实际痛点。设备底部采用带刹车的万向脚轮支撑，机架主体采用标准矩形钢管焊接成型，整体框架的长宽尺寸控制在1200mm×700mm范围内，高度方向不超过1400mm，可轻松通过常规宽度的车间通道与施工场地门洞，脚轮锁定后可直接作为固定作业台使用，无需额外打膨胀螺栓固定安装，对作业场地的地面平整度要求较低，适配临时加工点的快速部署需求。

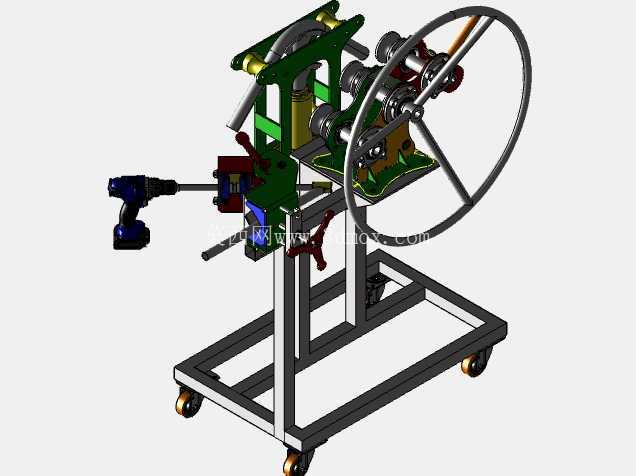

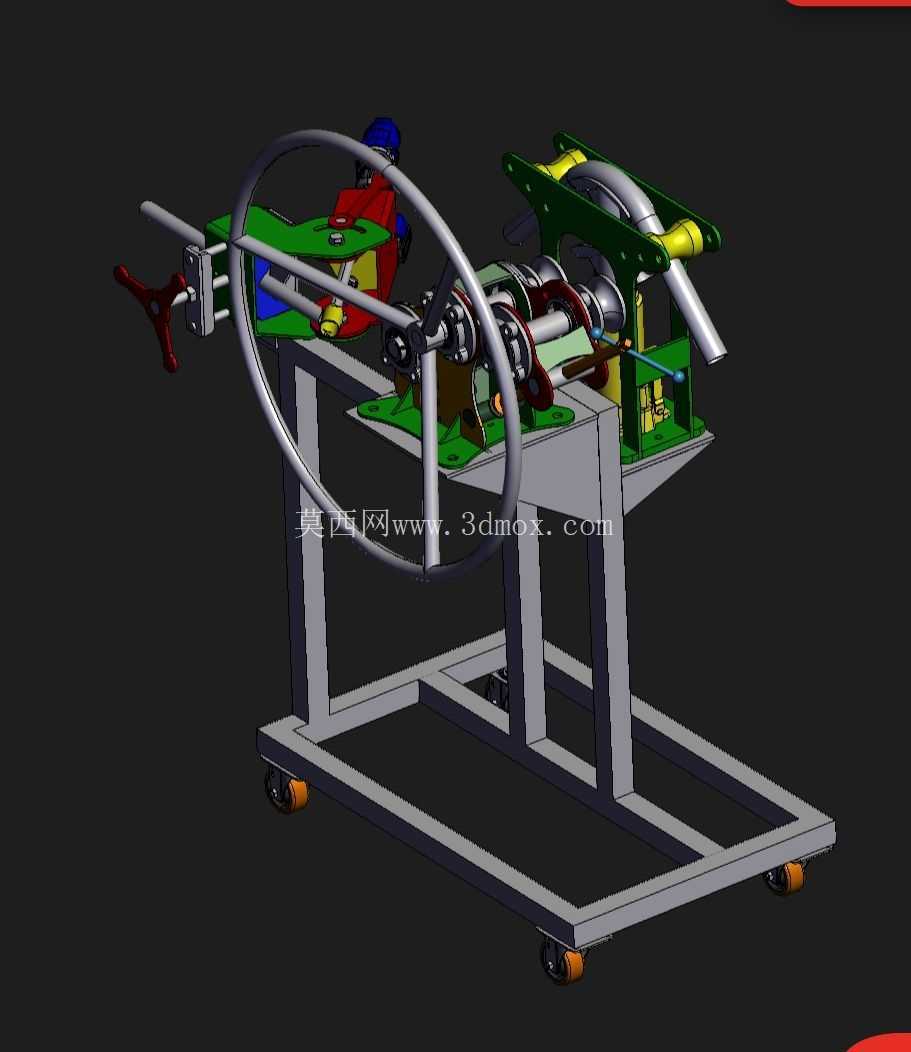

从功能布局来看，设备将三个加工工位沿机架上部的环形安装架排布，操作人员站在机架单侧即可完成所有工位的操作切换，无需长距离移动工件。其中卷管工位采用三辊式成型结构，辊轮表面加工有与常规圆管外径匹配的圆弧槽，可将金属圆管卷制成不同曲率半径的弧形甚至整圆环结构，适配护栏制作、管道弯头预制、环形金属构件加工的需求，辊轮间隙通过侧边的手轮调节，调节行程覆盖常见的10mm到50mm外径管材加工范围，调节机构带有刻度标识，可快速复现相同曲率的加工参数，减少反复试弯的材料损耗。弯管工位采用成型模具配合杠杆式压合结构，针对小半径弯管作业设计，模具可根据管材外径快速更换，弯管过程中管材内壁无需填充芯棒即可有效控制管壁凹陷量，适配现场施工中常见的小角度弯管作业需求，操作手柄的力臂长度经过优化，单人操作即可完成常规壁厚碳钢管的弯管作业，无需额外配置液压助力单元，降低设备整体维护成本。管口加工工位集成了管口扩口、平口功能，可对切割后的管材端口进行毛刺修整、扩径处理，满足管道插接、焊接前的端口预处理需求，工位的夹持结构采用快拆式设计，管材放入后扳动锁紧手柄即可完成固定，加工完成后一键松脱，单根管材的端口处理耗时不超过10秒。

设计过程中充分考虑了小型加工作业的实际使用场景，所有传动部件均采用开放式易维护结构，齿轮、转轴等运动部件的润滑点全部外露，日常保养时无需拆解大量护罩即可完成注油作业，适配缺乏专业设备维护人员的作业场景。设备的操作部件全部采用醒目的颜色区分，手轮、操作手柄采用红色工程塑料材质，与机架的银灰色金属原色、功能部件的绿色涂装形成明显视觉差，操作人员可快速识别操作位置，减少误操作概率。环形安装架的结构设计既作为三个工位的安装基准，同时也可作为加工过程中管材的临时承托结构，当加工长度超过2米的长管材时，环形架的圆弧面可临时支撑管材中段，避免管材因自重下垂导致的加工精度偏差。

从安装边界来看，设备作业时的最大伸展范围出现在长管材卷制过程中，管材随辊轮转动时的最大回转半径约为800mm，部署时仅需在机架操作侧预留1米左右的操作空间，机架其余三侧预留0.5米的维护空间即可满足正常作业需求，整体占用空间不足两平方米，远小于三台独立加工设备的总占地需求。设备的受力结构经过优化，所有加工过程中的反作用力直接通过机架传导至地面，上部安装架不会产生明显形变，连续作业过程中各工位的定位精度可保持稳定，弯管角度偏差可控制在±1°范围内，卷管曲率半径偏差不超过3mm，完全满足常规五金加工、管道施工的精度要求。针对不同材质的管材加工需求，设备的辊轮、模具均采用模块化设计，仅需更换对应规格的配件即可适配不锈钢管、铝管、薄壁碳钢管等不同材质的加工需求，无需对设备主体结构进行改造，拓展了设备的适用范围。
