MatechBUIS折叠式机械瞄准具结构

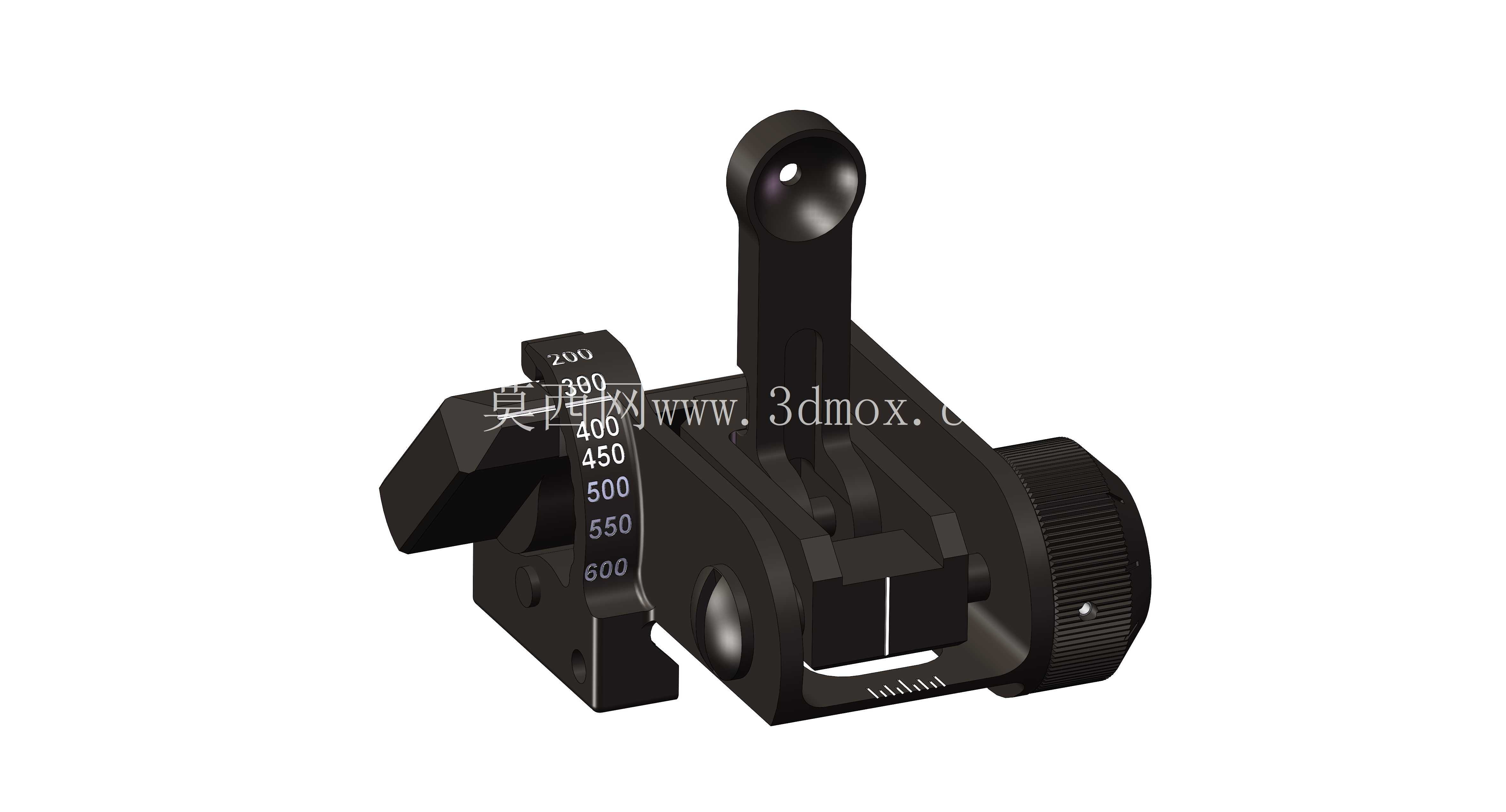

　　这款折叠式后备机械瞄准具，主要适配于带皮卡汀尼导轨的轻武器系统，作为主光学瞄准装置失效后的应急瞄准备份使用，在实战场景、射击训练场景中都承担着冗余瞄准保障的作用，当主瞄具因磕碰、电量耗尽、污损无法正常工作时，可快速将该折叠瞄具扳起至工作位置，无需额外工具即可快速完成应急瞄准切换，避免因瞄准系统失效丧失目标观测与打击能力。从结构功能来看，该瞄具集成了表尺可调功能，侧面的刻度盘标注了200到600米的射程分划，调节时通过侧边的滚花调节轮带动内部调节机构动作，可对应不同射程调整照门高度，匹配对应弹道下坠量，不同射程档位带有清晰的定位卡点，调节到位后有明确的触感反馈，避免射击过程中受震动影响导致表尺档位偏移。

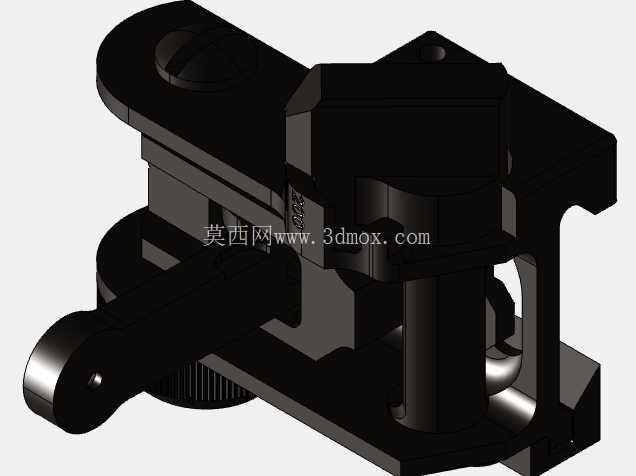

　　瞄具的折叠转轴部分做了阻尼定位设计，折叠状态下贴合武器导轨上平面，不会突出于武器上机匣顶面，避免勾挂携行装具，同时折叠状态下整体厚度控制在较低范围，不会与周边安装的其他战术附件产生干涉；扳起至竖直工作状态时，转轴处的弹簧定位销会自动卡入定位槽，保证瞄具竖起后处于刚性固定状态，重复扳起折叠的定位一致性较好，不会因多次开合导致瞄准零位出现大幅偏移。安装结构上，瞄具底部采用标准皮卡汀尼导轨接口，夹紧块通过侧面的锁紧结构实现与导轨的固定，安装时只需将卡槽对准导轨凸棱，推至合适位置后锁紧侧边紧固件即可完成固定，安装基准面的平面度公差控制在0.02mm以内，保证安装后瞄具的竖直度符合瞄准基线要求，不会因安装倾斜导致瞄准偏差。

　　照门部分采用了窄缝式设计，缝隙宽度经过匹配设计，既能够保证在光线充足环境下清晰对准准星，也能在弱光环境下保留足够的通光量，避免照门缝隙过暗导致瞄准速度下降；照门的高度位置与表尺调节机构联动，调节射程时照门会沿竖直导向槽平稳升降，导向结构采用了燕尾槽配合，间隙控制合理，升降过程无卡滞、无晃动，保证不同表尺档位下的瞄准精度。整体结构的材质选型上，主体承力部分采用高强度钢材制作，表面做了哑光黑色氧化处理，既能够提升零件的耐磨耐腐蚀性能，也能避免强光下表面反光暴露位置，非承力的调节旋钮部分做了滚花处理，即使佩戴战术手套也能顺畅完成表尺调节操作，不会出现打滑问题。

　　从安装边界来看，该瞄具折叠状态下总高度不超过25mm，竖起状态下高度约75mm，沿导轨方向的安装长度约48mm，宽度方向最大尺寸约38mm，安装后不会遮挡武器顶部的抛壳窗路径，也不会与前置的准星、侧方安装的战术灯、激光指示器等附件产生位置干涉，整体结构紧凑，重量控制在合理范围，不会给武器增加过多的额外负重。设计过程中重点考虑了勤务使用的可靠性，所有活动部件都做了防脱设计，日常分解维护时不会出现小零件丢失的问题，内部的调节弹簧采用了不锈钢材质，长期在潮湿、高盐雾环境下使用也不会出现锈蚀失效问题，转轴部位的润滑脂槽预留了足够的储油空间，可保证长期使用无需频繁维护仍能保持动作顺畅。在实际使用场景中，该类后备机械瞄具通常与红点瞄准镜、低倍率光学瞄准镜搭配使用，日常携行及近距离作战时使用主光学瞄具完成快速瞄准，当需要对中距离目标进行瞄准、或是主瞄具出现故障时，即可快速竖起该机械瞄具，配合前端准星完成瞄准，其表尺分划覆盖的射程范围能够满足多数轻武器的常用交战距离使用需求，调节逻辑简单直接，无需复杂的操作培训即可快速上手使用。
