隐身构型多用途虚拟战斗机外观结构

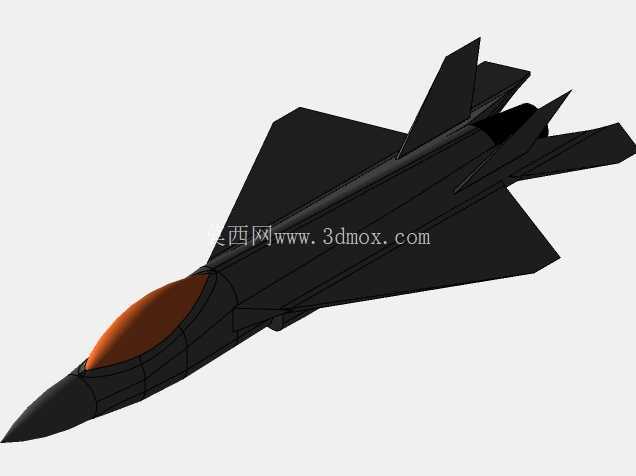

这款隐身构型飞行器的外观结构设计，核心围绕低可探测性气动需求展开，整体采用翼身融合的无尾翼布局思路，将机身与主翼完全过渡为连续的升力体曲面，从机头到机尾的截面变化遵循连续面积律设计，尽可能减少雷达波反射的直角结构与腔体结构。机头部分采用尖棱锥形截面设计，棱边沿机身两侧向后延伸与主翼前缘完全对齐，既可以在大迎角飞行时产生稳定的脱体涡提升升力系数，也能将正面入射的雷达波向非威胁方向散射，座舱盖采用整体式镀膜设计，与机身蒙皮完全齐平，没有突出的框架结构，避免形成角反射效应。

从气动布局的实际应用场景来看，这类构型主要面向空中优势作战、纵深突防等任务场景，设计过程中优先优化了超音速巡航段的阻力特性，主翼采用大后掠角切尖三角翼设计，翼型选用相对厚度较小的超临界翼型，在跨音速段能够显著降低波阻，同时翼身融合的结构让整机的内部容积得到充分利用，可以在机身内部布置弹舱、燃油箱与航电设备，避免了外挂载荷带来的雷达反射面积增加与额外阻力。机身尾部采用二元矢量喷口的修型设计，喷口边缘与机身尾部的锯齿结构对齐，既可以对发动机涡轮叶片形成遮挡，降低后向的雷达反射特征，也能通过锯齿结构将后向的雷达波散射到非关键方向，同时喷口与机身尾部的一体化修型，能够减少尾部的紊流区，降低飞行过程中的底部阻力。

在结构设计的边界控制上，整机的外形尺寸参考了中型战斗机的参数区间，机身长度控制在17米级，翼展控制在11米级，机身最大截面直径不超过1.8米，能够适配现有军用机场的机库、停机位与保障设备的尺寸边界，不需要对地面保障设施进行额外改造。起落架舱、弹舱的舱门边缘全部采用锯齿形设计，锯齿的角度与主翼前缘、后缘的掠角保持一致，确保所有边缘的反射波都集中在几个预先设计的非威胁方向，避免出现零散的强反射点。机身表面的所有维护口盖都采用沉头设计，口盖边缘与蒙皮的阶差控制在0.1毫米以内，尽可能减少表面的不连续结构带来的散射源。

从设计思路的落地逻辑来看，这款构型没有照搬现有成熟机型的布局，而是综合了多种隐身战机的气动优势，在低速大迎角性能与超音速阻力特性之间做了平衡，机翼后缘采用前掠设计，与前缘的后掠角形成对称的菱形翼投影，在亚音速巡航阶段能够获得更高的升阻比，提升航程表现。垂尾采用全动式小面积外倾设计，外倾角度控制在28度左右，既可以保证高速飞行时的航向稳定性，也能通过外倾角度将侧向入射的雷达波散射到地面方向，避免垂尾与机身形成直角反射结构。全动垂尾的转轴布置在机身尾部的承力框上，作动机构完全埋入机身内部，没有突出的整流结构，进一步降低了侧向的雷达反射特征。

在实际的工程建模过程中，整机的曲面全部采用G2连续的曲率过渡，没有出现曲率突变的区域，既可以降低飞行过程中的摩擦阻力，也能减少蒙皮表面的应力集中，提升结构的疲劳寿命。座舱风挡的后倾角度控制在35度左右，既可以保证飞行员的前向视野，也能通过大后倾角度降低正面的雷达反射面积，同时座舱盖的镀膜采用氧化铟锡透明导电膜，能够将座舱内部的雷达反射信号屏蔽在腔体内部，避免座舱内部的复杂结构形成强反射源。机身前部的棱边边条从机头一直延伸到主翼前缘，在大迎角飞行时，边条产生的脱体涡能够稳定扫过主翼上表面，推迟主翼的气流分离，提升战机的瞬时盘旋能力与大迎角操控性能。

从结构安装的边界设计来看，机身内部的主承力框采用钛合金整体机加结构，沿机身纵向布置在进气道两侧、弹舱前后、发动机安装节位置，主翼的翼梁与机身主承力框直接连接，没有额外的过渡接头，既可以减轻结构重量，也能提升整机的结构强度。进气道采用背负式S弯设计，进气口布置在机身背部，从进气口到发动机压气机端面的通道采用连续S形弯曲，能够完全遮挡发动机的压气机叶片，避免高速旋转的叶片形成强雷达反射源，同时S弯进气道的内壁采用吸波结构涂层，进一步降低进气道腔体的雷达反射特征。起落架采用前三点式布局，前起落架布置在座舱后方的承力结构上，主起落架布置在机翼根部的承力框内，起落架收放后舱门完全闭合，与机身表面齐平，没有突出的缝隙与台阶。
