基于NACA翼型的翼身融合飞行器结构

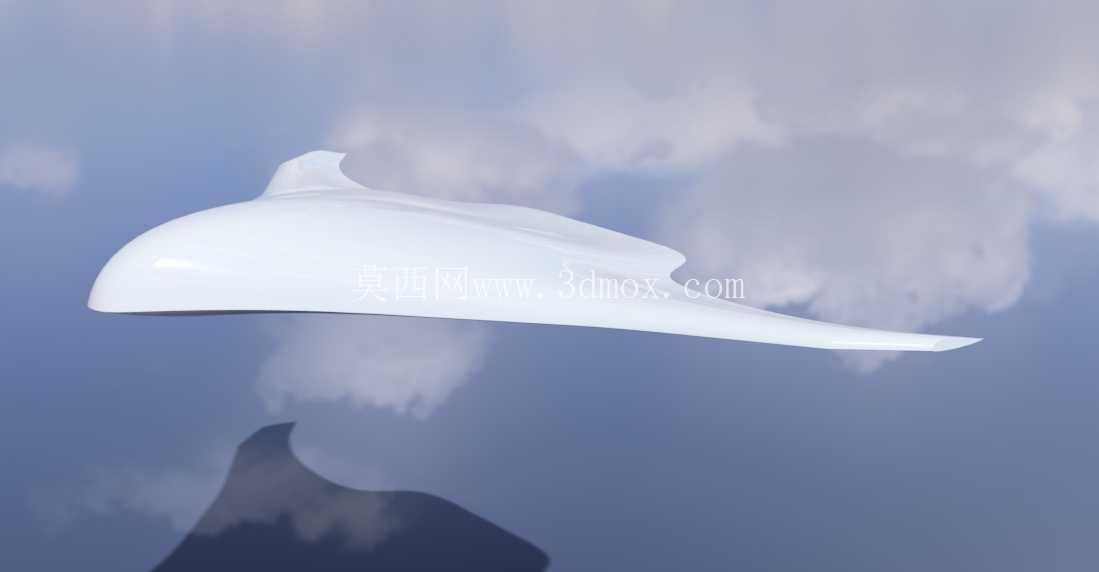

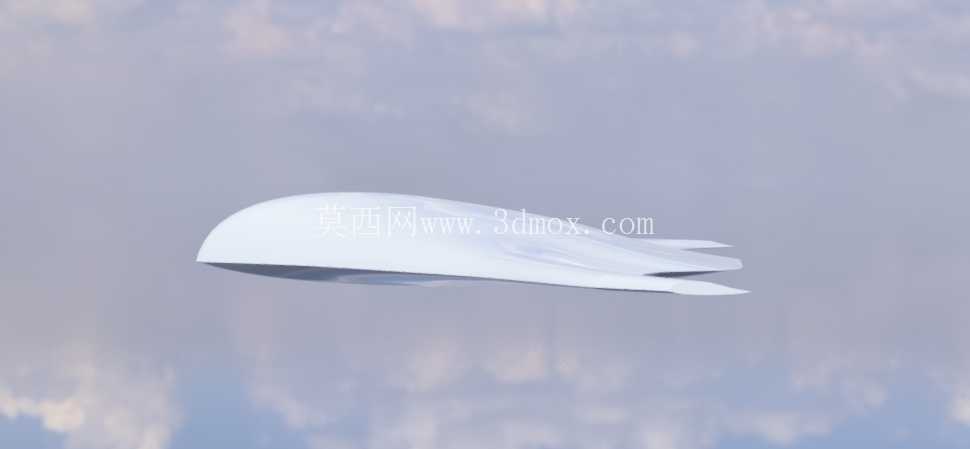

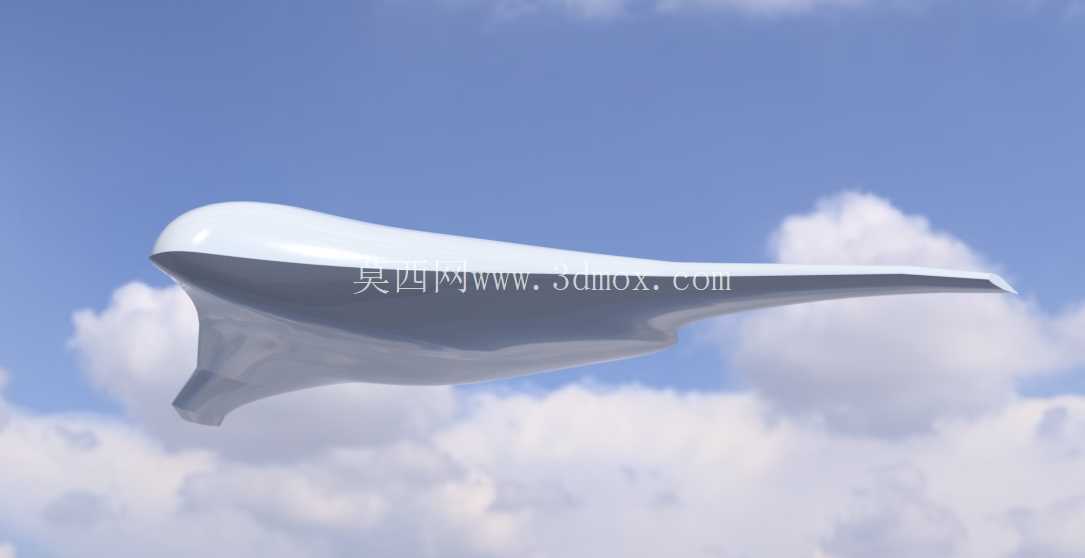

　　在航空飞行器结构研发领域，翼身融合布局是区别于传统筒身加机翼构型的重要技术方向，这类构型的核心设计逻辑是取消传统机身与机翼之间的明显分界，让机身主体也参与到气动升力的产生过程中，从根源上降低巡航阶段的诱导阻力，同时提升整体结构的内部可用容积。本次涉及的翼身融合构型，在气动轮廓选型上直接采用经过长期工程验证的NACA2412翼型作为基准，最大弦长控制在550mm，这个尺寸边界既可以满足小型验证机的风洞试验测试需求，也能够适配缩比验证飞行器的试飞装配要求，不需要额外对翼型轮廓做大幅度的修形调整。从实际应用场景来看，这类翼身融合构型既可以作为小型无人侦察飞行器的主体结构，也能够作为高校航空专业开展气动教学、结构力学验证的实体模型载体，甚至可以通过等比例缩放适配不同量级的低空飞行器研发需求。在结构设计思路上，整个构型的外表面保持连续顺滑的曲面过渡，没有传统机身与机翼衔接处的直角或者折线转折，这样的处理方式一方面能够减少气流在衔接位置的分离，降低飞行过程中的压差阻力，另一方面连续的曲面结构也更适合采用复合材料一体成型工艺，减少后续装配过程中的连接件数量，降低整体结构重量。

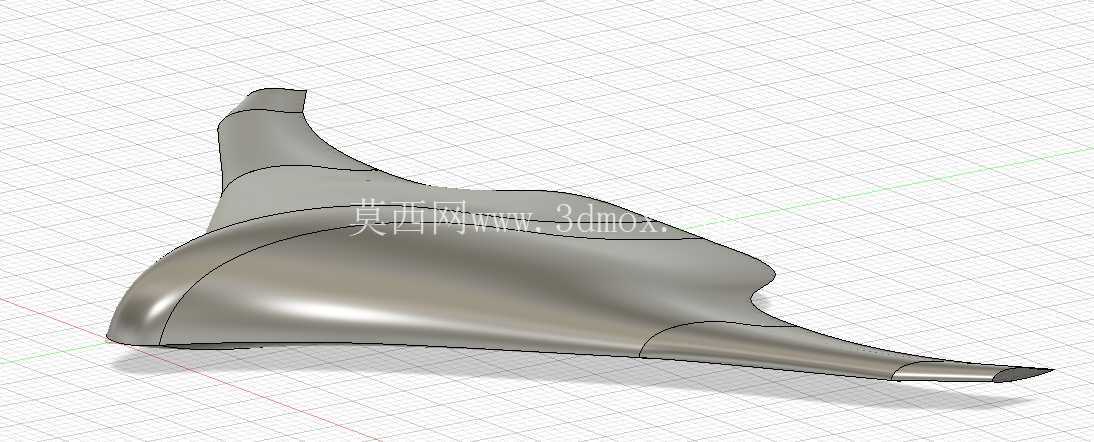

　　从功能特性来看，该构型的实体曲面可以直接导出为通用的表面几何文件，既能够导入有限元分析软件开展结构静力学、模态仿真，校核不同载荷工况下的结构形变与应力分布，也可以直接生成用于3D打印的实体模型，用于风洞吹风试验验证气动参数，或者作为缩比样机的主体结构直接装配使用。在尺寸与安装边界的考量上，550mm的最大弦长对应的整体翼展可以根据实际使用需求做同比例缩放，不需要改动翼型的相对厚度与弯度参数，就能保持原有的气动特性；构型背部预留的凸起结构可以直接安装飞控设备、动力电池或者任务载荷，不需要额外对曲面做破坏性的开孔处理，保证整体气动外形的完整性。

　　不同于传统飞行器设计中机身只承担装载功能、机翼单独承担升力功能的分工，翼身融合构型的整个下表面都能够在飞行过程中产生升力，相同起飞重量下需要的翼面积更小，结构的应力分布也更加均匀，不会出现传统构型中机翼与机身连接位置的应力集中问题，在结构减重上有天然的优势。在实际建模过程中，整个曲面的曲率连续精度控制在G2以上，保证曲面没有明显的凹凸拐点，避免后续加工或者仿真过程中出现网格畸变的问题；翼型的前后缘位置做了符合工程实际的圆角处理，不会出现理论翼型的尖锐边缘，既能够提升3D打印过程中的结构强度，也更贴近真实飞行器的制造工艺要求。

　　对于结构设计从业者来说，这类翼身融合构型的建模过程可以很好地练习曲面放样、曲率连续调整、翼型坐标点拟合等三维建模核心技能，同时也能够直观理解翼身融合布局相对于传统布局的气动优势；对于飞行器研发人员来说，该构型可以直接作为基础方案，根据具体的载荷需求、动力配置调整局部的曲面细节，不需要从零开始搭建基础气动外形，能够大幅缩短前期方案设计的周期。在安装适配性上，该构型的主体结构内部有充足的连续空间，可以根据实际需求划分设备舱、电池舱、动力舱的位置，不需要像传统筒身机身那样受限于圆筒截面的尺寸限制，能够更灵活地布置不同形状的机载设备，提升空间利用率。
